新农村建设2层坡顶住宅方案设计CAD初设图纸

附件详情

本方案为新世纪村镇康居竞赛建筑设计方案之一
单栋建筑面积:396.2平方米.
建筑高度:9.2米.
形式:双拼.

户型:两厅四室三卫,带车库,阁楼.
面积:198.1平方米.
开间X进深:12.8X16米.

▲方案创意说明
由于江南农村的广大农民生活水平一般较高，本方案选择小康型新民居，以适应江南广大农民的居住水平。方案创意立足于适用、节能和地方特色这三个原则。设计方法将这三个原则有机统一起来，除了考虑在一般情况下要满足户内的各个使用空间外，还考虑到目前小汽车逐渐普及，结合农村生活特点，本方案进一步考虑采用双拼独院式的型式，这样既满足了停车又保留了农村院落的生活习惯。为强调地方特点，考虑院落尽可能通透，充分满足穿堂的要求，表现了南方特色。结合节能的要求，使楼梯间置于东（西）晒的显著位置，这使卧室的保温隔热可得到经济的解决，同时利用阁楼作为屋顶的隔热层，楼梯间顶部采用太阳能热水器和雨水采集水箱，采集后的雨水可以作为冲洗卫生间、浇灌盆景、洗刷车辆使用，这些措施充分节能了能源。
▲院落布局说明
院落布置在住户的南侧，为独院式，小汽车停在一侧，中间为出入口和通道，另一侧为休息纳凉区，院落南墙通透布置花坛加以美化。
▲内部功能分区
体现动静分离，长幼分离，又联系紧密的原则，以楼梯间为联系纽带，一层布置主卧套卫生间、大起居室、餐厅、厨房，二层布置双人、单人卧室，卫生间合用，并设书房，洗衣、凉晒在二层及露台解决，贮藏利用阁楼。立面考虑到了空调室外机的集中安放位置，隐藏而美观。

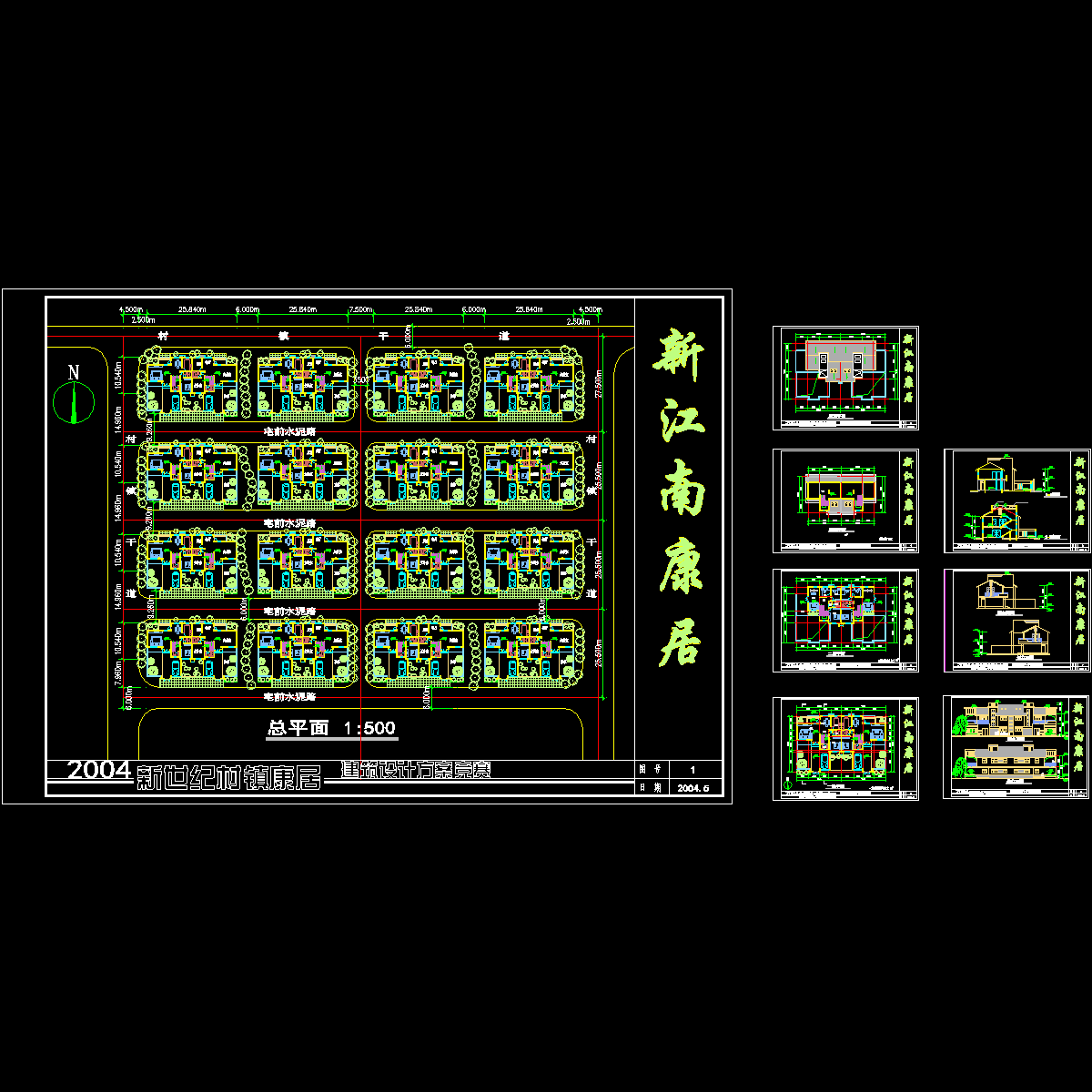

这份参考资料包含总平面图,各层平面图,立面图和剖面图,共计8张.
