文化商业中心块给排水设计CAD图纸

该附件为文化商业中心某地块给排水设计图

1、设 计 范 围

这份参考资料是东部新城核心区A3-23/25-1#地块下面的东部新城核心区A3-23/25-1#地块人防工程

的战时和相应平时给排水设计,地下一层、成品隔油器间、雨水回用机房等没有表达的内容详见

东部新城核心区A3-23/25-1#地块非人防地下室有关设计单位的图纸。

2、给 水 系 统

1.水源:采用市政给水管网供水,由西侧中央大街和北侧规划路市政给水管网各引入一路DN300给水管,并从西侧中央大街市政给水接入管旁

通一路DN200给水管以供基地内生活用水,供水管引入基地处设置总水表井。

2.市政给水管网供水水压(由业主提供)为0.15~0.20MPa,为两路供水。

3.给水系统供水方式:

本项目冷水系统采用分质供水,车辆冲洗、车库和道路冲洗等用水由杂用水提供。

地下室生活用水由市政给水管网直接供水。

4.其它:

室内设置若干只水表,分别对厨房用水、车库地面冲洗用水、空调冷却塔补水、杂用水箱补水、太阳能系统补水等进行计量。

杂用水水质应达到《城市污水再生利用 城市杂用水水质》(GBT 18920-2002)的标准方可使用。

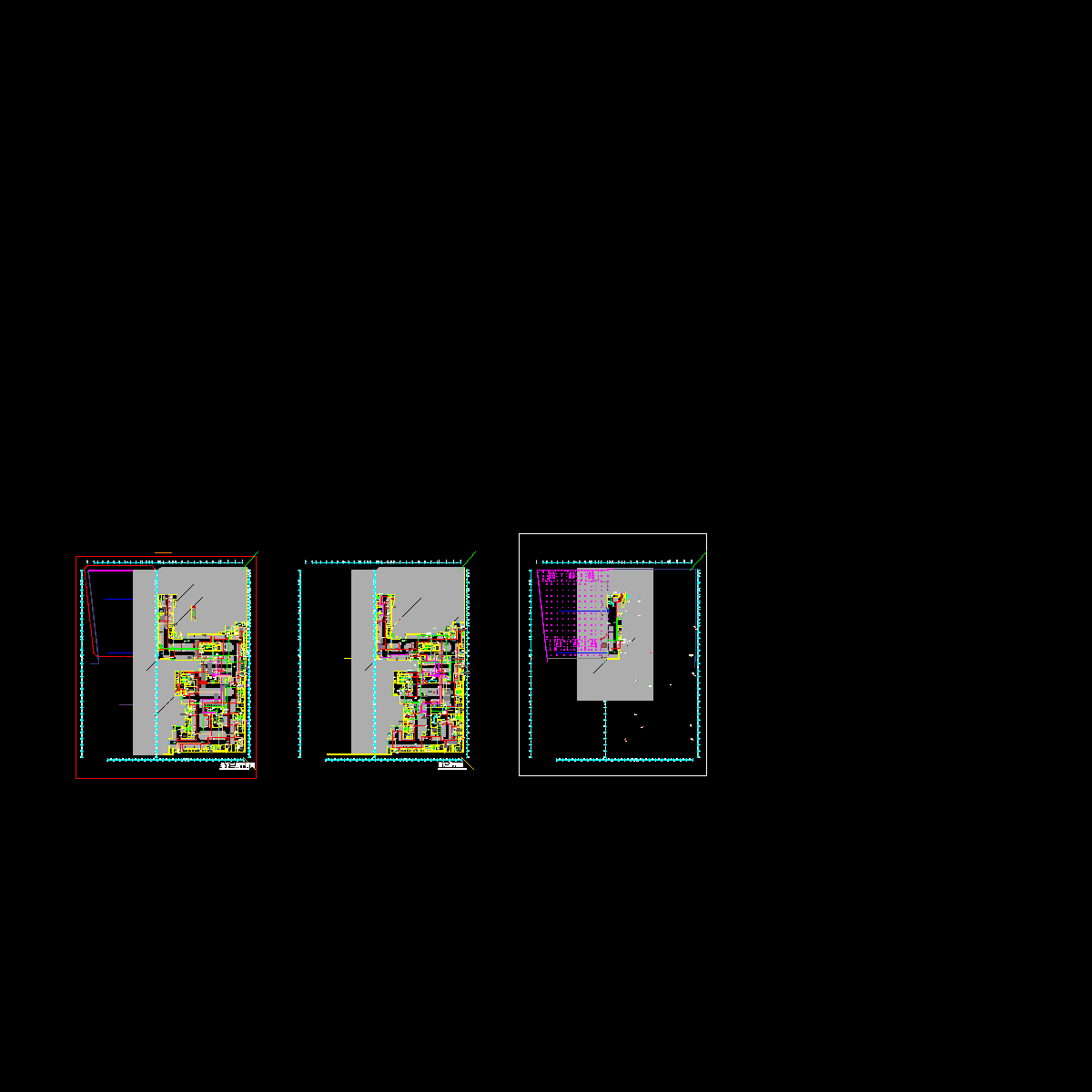

地下一层平时自喷平面图

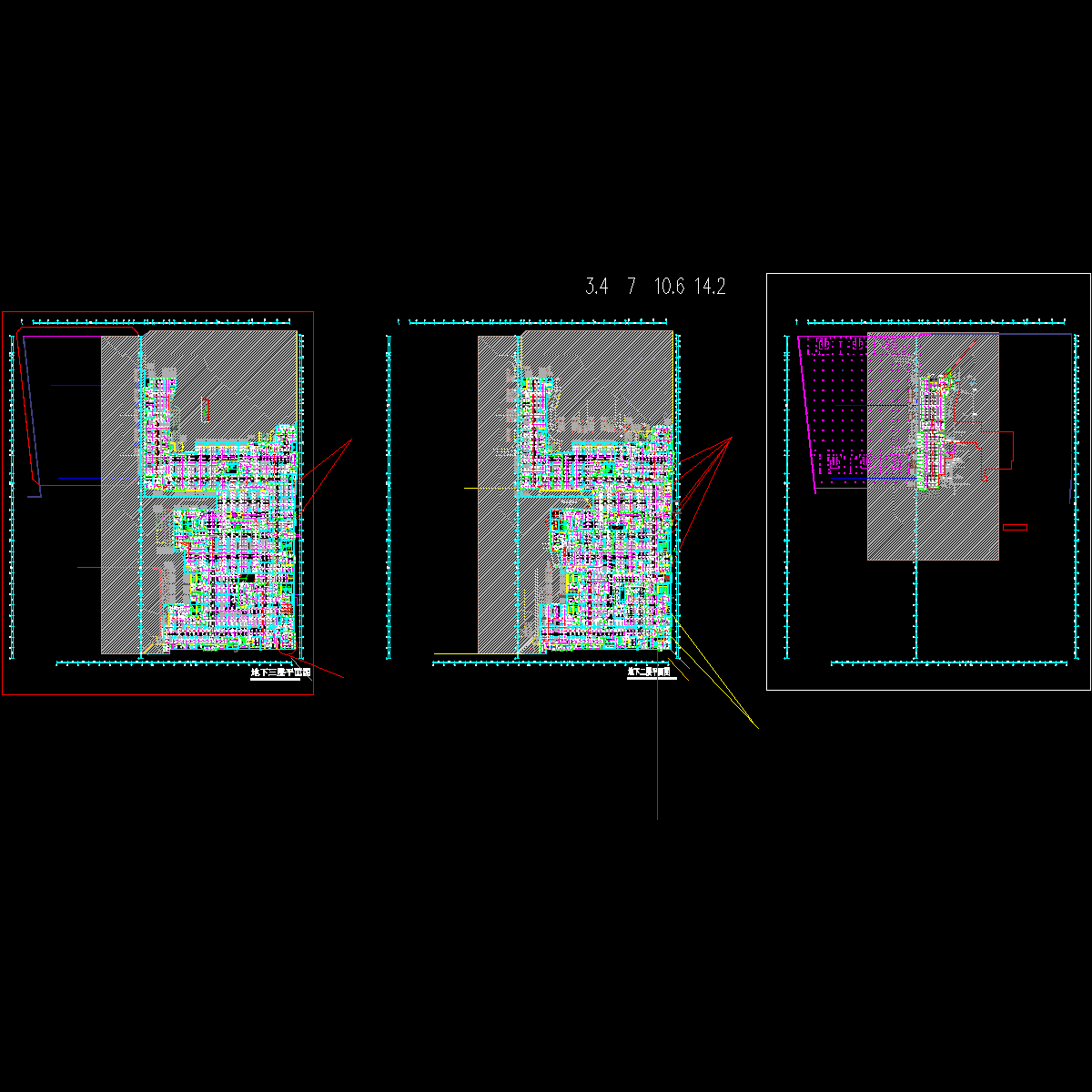

地下二层平时自喷平面图(一区)

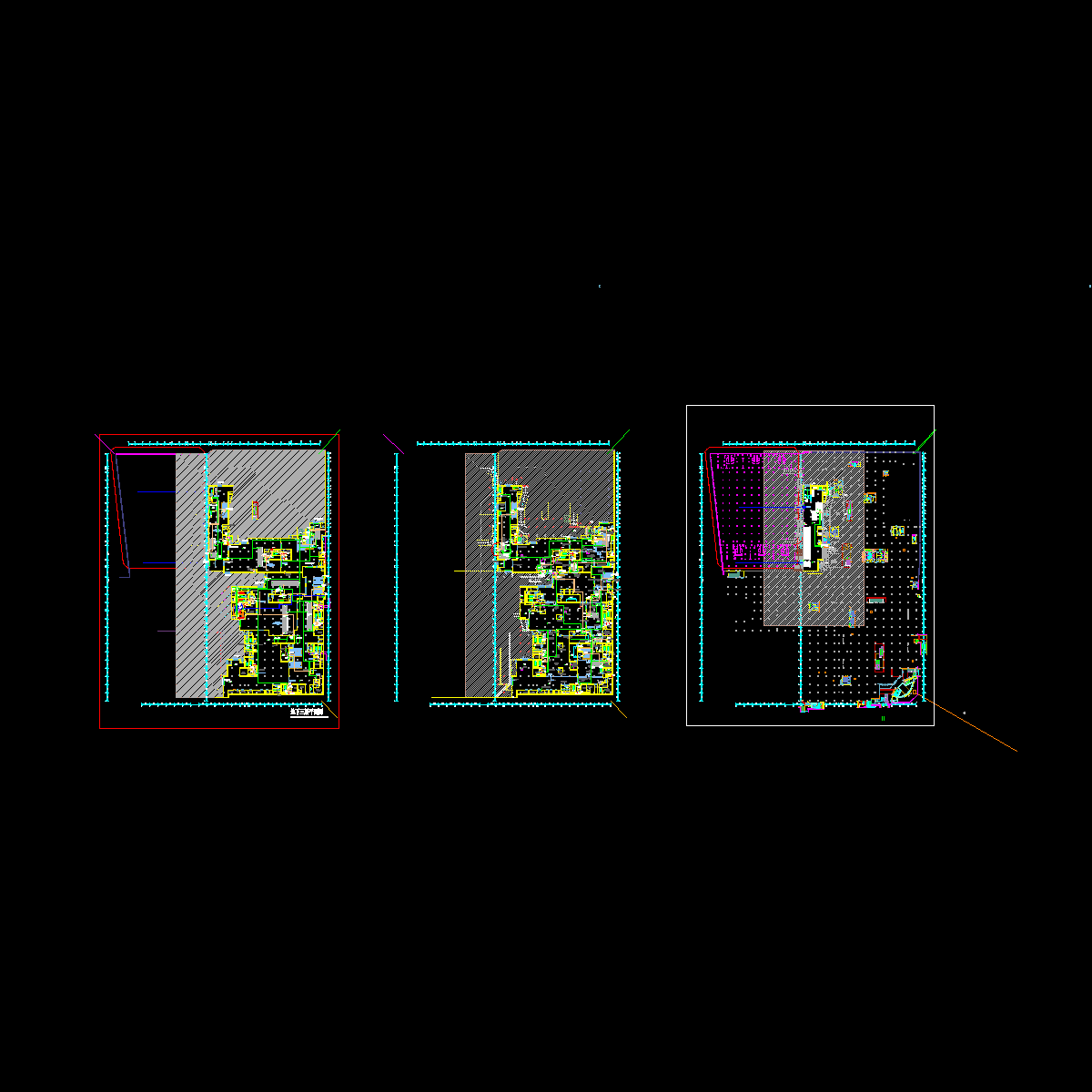

地下三层平时给排水及消火栓平面图(三区)

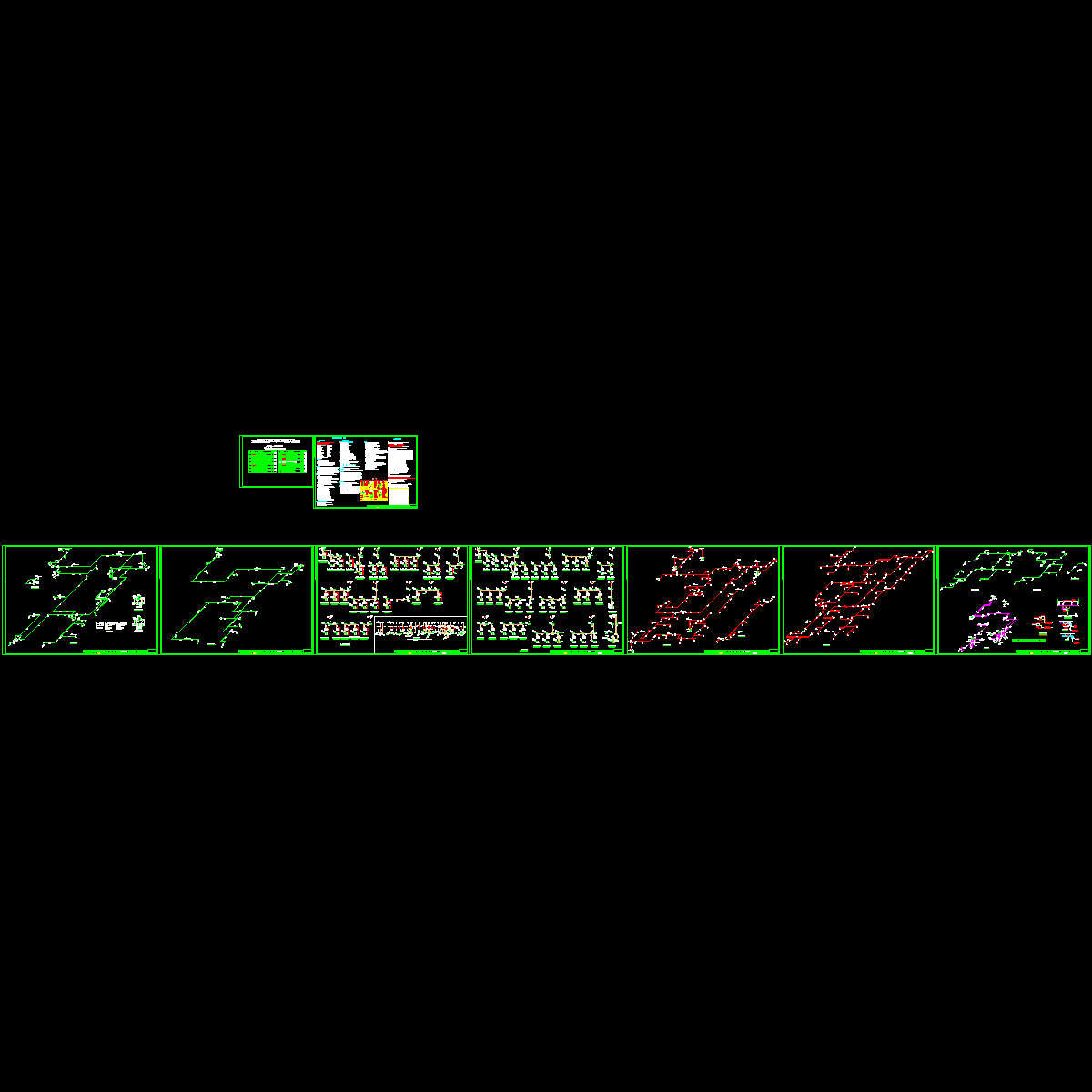

地下层车库浇洒水系统图地下层自喷系统图 自喷示意图

地下一、二层战时给水系统图

平时排水系统图
