151平米4层社区服务中心强电系统施工图纸

资料简介
赚取积分

建筑类别：其他
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：151,515平方米
地上层数：4层
地下层数：1层
图纸设计深度：施工图
参考图纸：25张
设计年代：近代
地下室用途：车库,其它
负荷等级：三级
接地方式：TT
项目所在地：上海
强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它

附件详情

1、电气设计说明
2、弱电系统图
3、供配电系统图
4、供配电干线系统图
5、配电箱系统图
6、照明平面图
7、插座平面图
8、防雷平面图
9、接地平面图

附件详情

该附件为社区服务中心强电系统施工图纸，共26张。
项目概要：本建筑为地上四层的多层建筑。总建筑面积为1966.78平方米。本期工程总占地面积151,515平方米，总建筑面积131,719.39平方米，其中地下10,267.38平方米，地上121,452.01平方米，容积率0.869。
设计范围：供配电系统，配电箱系统，弱电系统，照明设计，插座设计，防雷设计。
......
，总共25张。

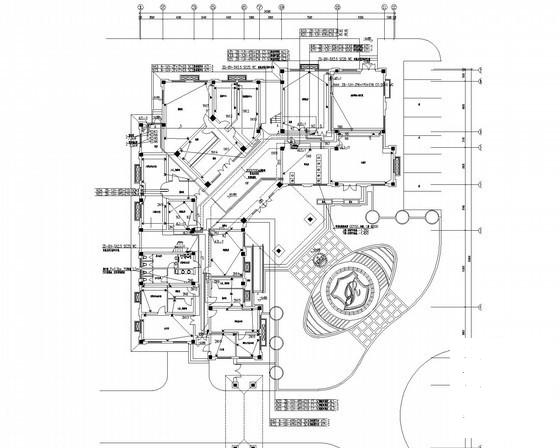

一层通信、电视平面图

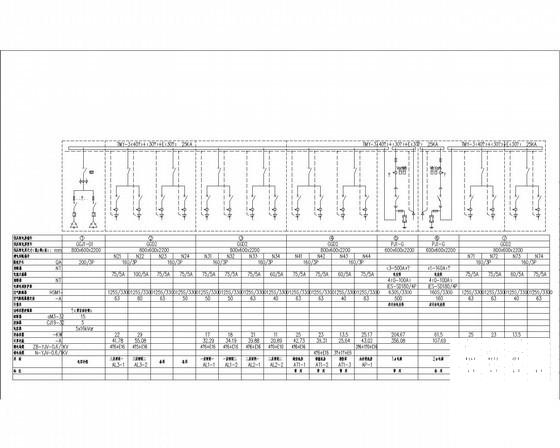

供配电系统图

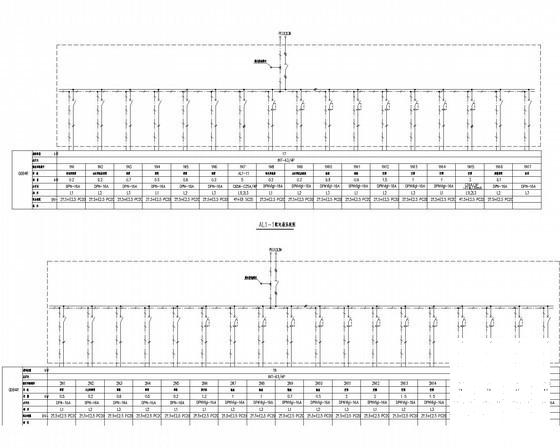

配电箱系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
