地源热泵冰蓄冷系统吸附式空调系统设计CAD图纸

该项目空调冷源采用地源热泵 冰蓄冷系统 吸附式空调系统,夏季空调冷水的供水温度为7℃(其中吸附式空调系统供水温度为10~15℃);整个系统空调区域为配电装置室,继保室,控制室,交流屏室,钠流电池PCS室,地下一层走道及地下一层通往地面电梯间过渡区域。空调热源采用地源热泵系统。
设计内容:本建筑夏季制冷,冬季供暖。
空调系统方式及空调负荷:
本建筑空调冷源采用地源热泵系统 冰蓄冷系统 吸附式空调系统,热源采用地源热泵系统。系统设计总冷负荷约为190kw,设备间总热负荷约25.9kw。
空调的风系统:
该资料地下一至三层的空调制冷供热系统,设备间及电梯过渡区域采用侧送风,展厅及走道采用下送风,送风管主管道风速3.5-4.5m/s,送风口喉部风速约为1.5-2.5m/s。送风系统的送风管均用镀锌铁皮制作。采用难燃型(B1级)铝箔贴面橡塑复合隔热材料(RP)板材保温。
空调水系统:
本系统中地源热泵与吸附式空调均可利用地埋管冷却系统,同时又与冷却塔连接,当监测地下地下水温升高后该冷却系统切换至冷却塔冷却系统。冷却塔塔设计最大流量为60立方/小时。冰蓄冷系统与地源热泵系统冷冻水合并为1路空调冷冻水,吸附式空调冷冻水系统自成1路,当吸附式空调系统主机停机时,该冷冻水供水系统自动切换至另一路空调冷冻水系统。
系统在水泵出水端装电子水处量仪,以延长系统管路寿命。在系统立管的最高处装自动排气阀,在系统水平管上,当局部出现最高点时,同样要在最高处装自动排气阀。
空调平面图
机房设备及管道平面图
空调系统流程图
冷热源系统流程图
空调箱安装及接管详图

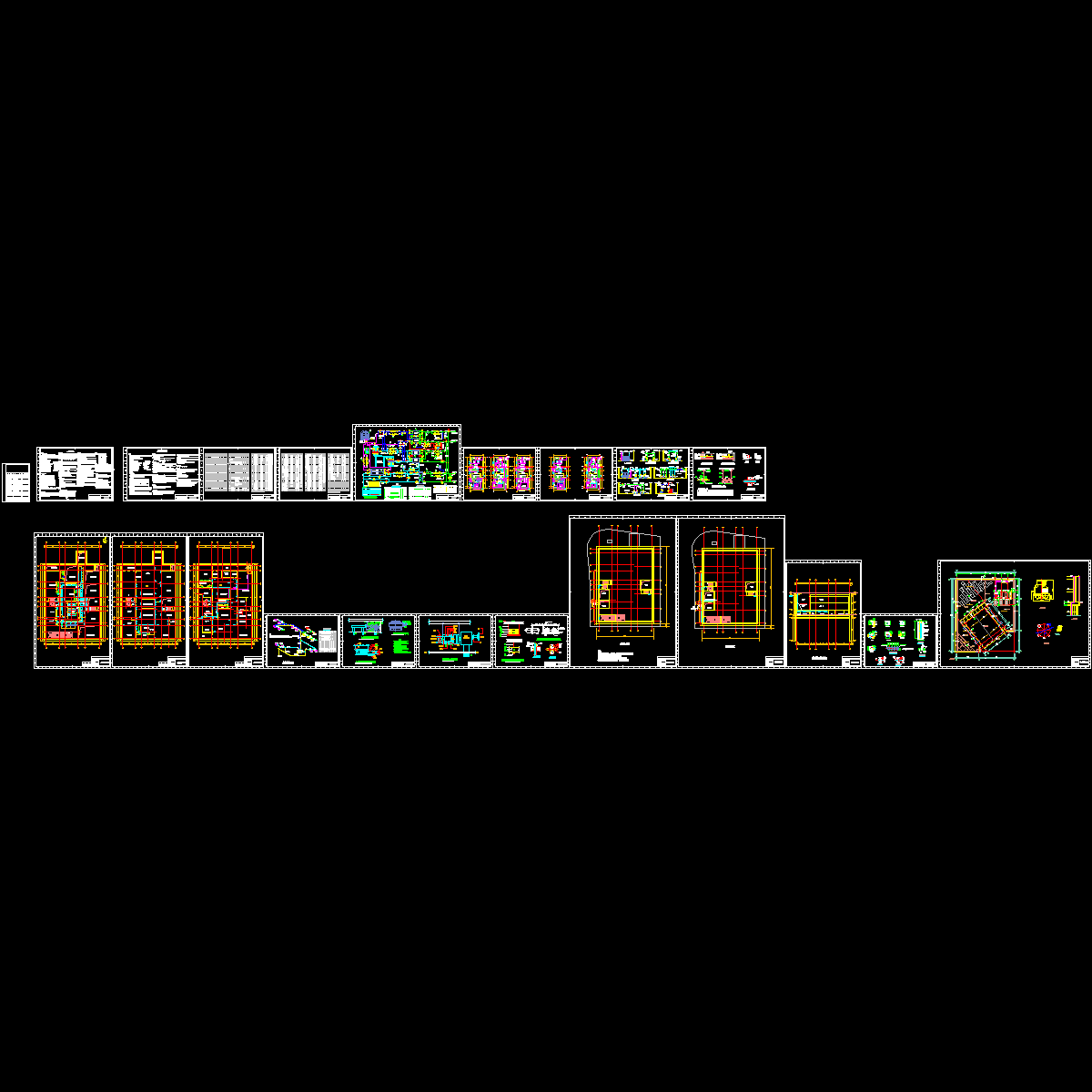

总缩略图
以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 地源热泵冰蓄冷系统吸附式空调系统设计CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
