6层综合办公楼建筑设计方案_CAD

附件详情

该项目为永州某七层综合办公楼建筑设计方案(有计算书),
建筑地点:永州市;
建筑类型:六层综合办公楼,框架填充墙结构。
建筑概况:建筑面积约7153.02平方米,室内外高差450mm,楼盖及屋盖均采用现浇钢筋混凝土框架结构,楼板厚度取120mm,填充墙采用蒸压白砂砖砌块。
门窗使用:门厅大门采用钢门,其它为木门,门洞尺寸为1.5m×2.5m,窗为铝合金窗,洞口尺寸为1.5m×2.1m,和1.2m×1.8m;
地质条件:根据设计任务说明地震设防烈度为8度。地基承载力标准值为200KN/M2。
结构概况:结构体系框架结构,基础为柱下独立基础,基础混凝土C20,其余混凝土为C30.
设计使用年限:五十年;
图纸内容包括正立面、侧立面、剖面图、节点大样详图、平面图等等

2

3

4

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

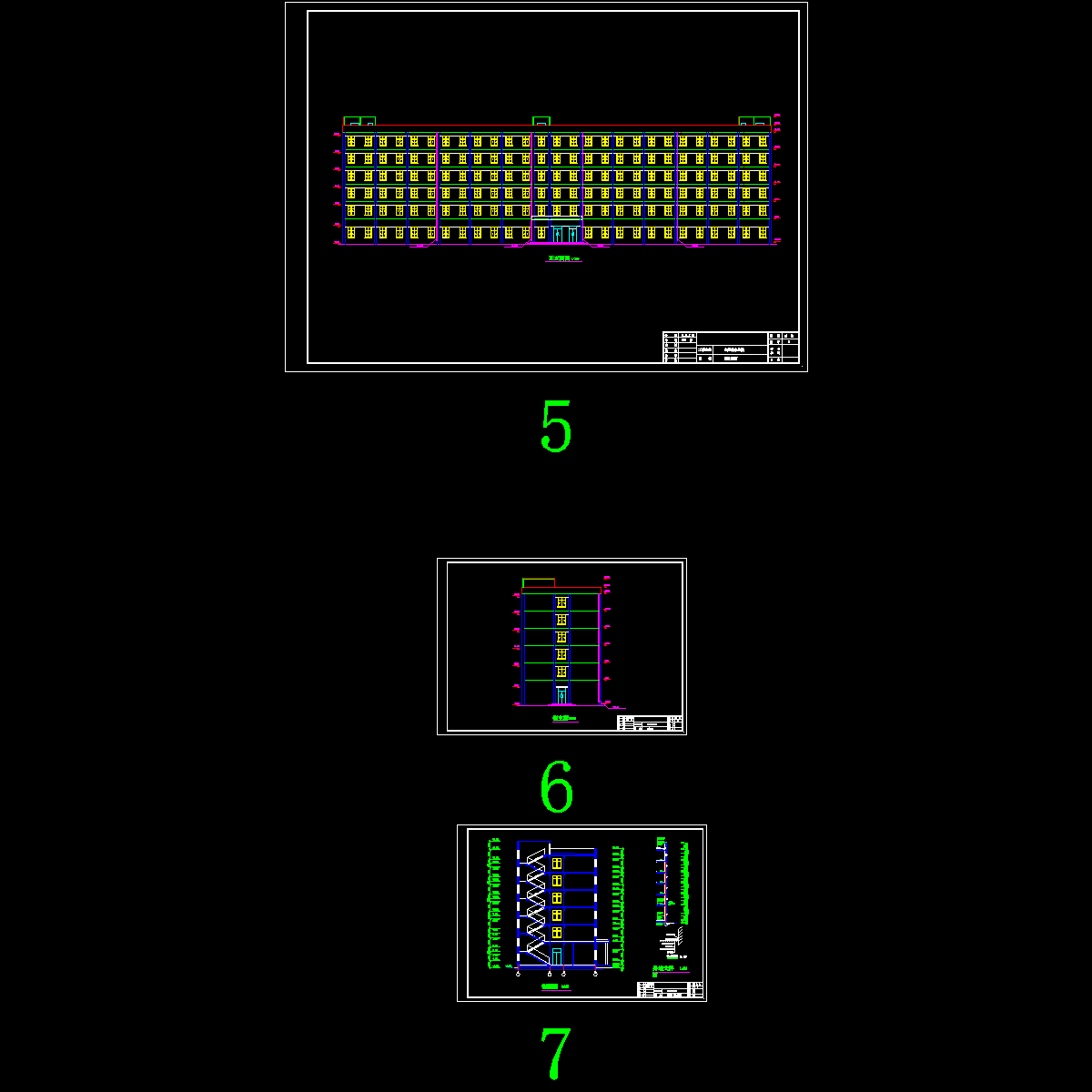

  • 567侧立面图、剖面图、外墙大样图.dwg
    567侧立面图、剖面图、外墙大样图.dwg

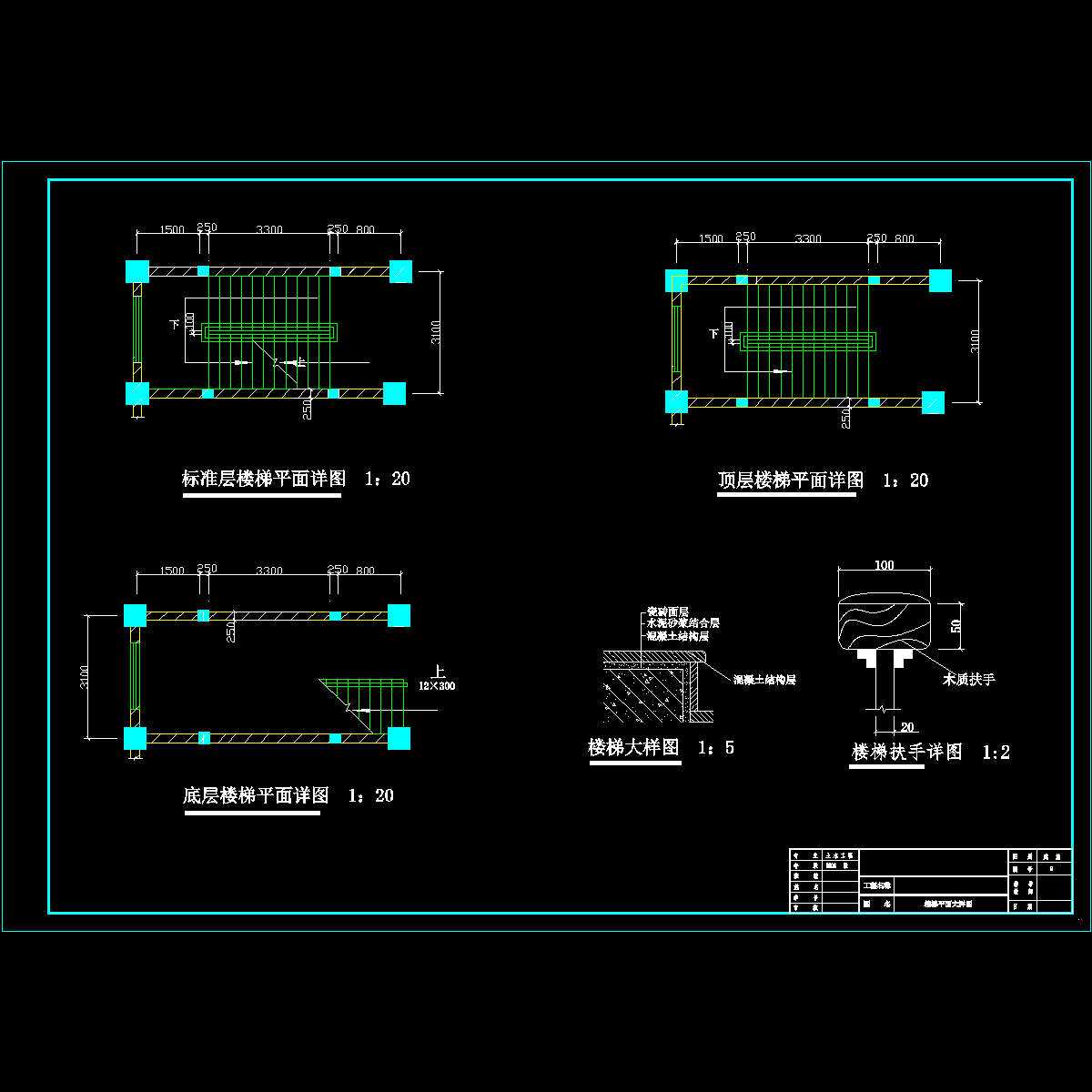

  • 8楼梯、天沟、扶手等大样图.dwg
    8楼梯、天沟、扶手等大样图.dwg
以上是部分截图,请下载附件后查看完整高清内容
