2层花园会所建筑施工套CAD图纸（节能型）

搜索更多资源
  • 建筑类别：会所俱乐部
  • 建筑高度：多层建筑
  • 建筑结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 图纸设计深度：施工图
  • 项目地址：江苏
  • 图纸设计风格：现代风格
  • 图纸设计流派：现代
  • 图纸设计格式：天正建筑CAD 7.0,CAD2000
  • 建筑面积：762平方米
  • 建筑高度：8.1m
  • 地上层数：2层
  • 地下层数：1层
  • 效果图：无

附件详情

建筑名称：xx海花园会所
建设地点：位于淮安市淮xxx路东侧
建设单位：淮xxx地产有限公司
建筑层数及高度：地上2层、地下局部1层。建筑高度8.10米
该项目总建筑面积为 762m2,其中地下室面积150m2,地上面积612m2。
建筑工程设计等级为2级。建筑结构形式为框架结构,

北立面图

西立面图

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

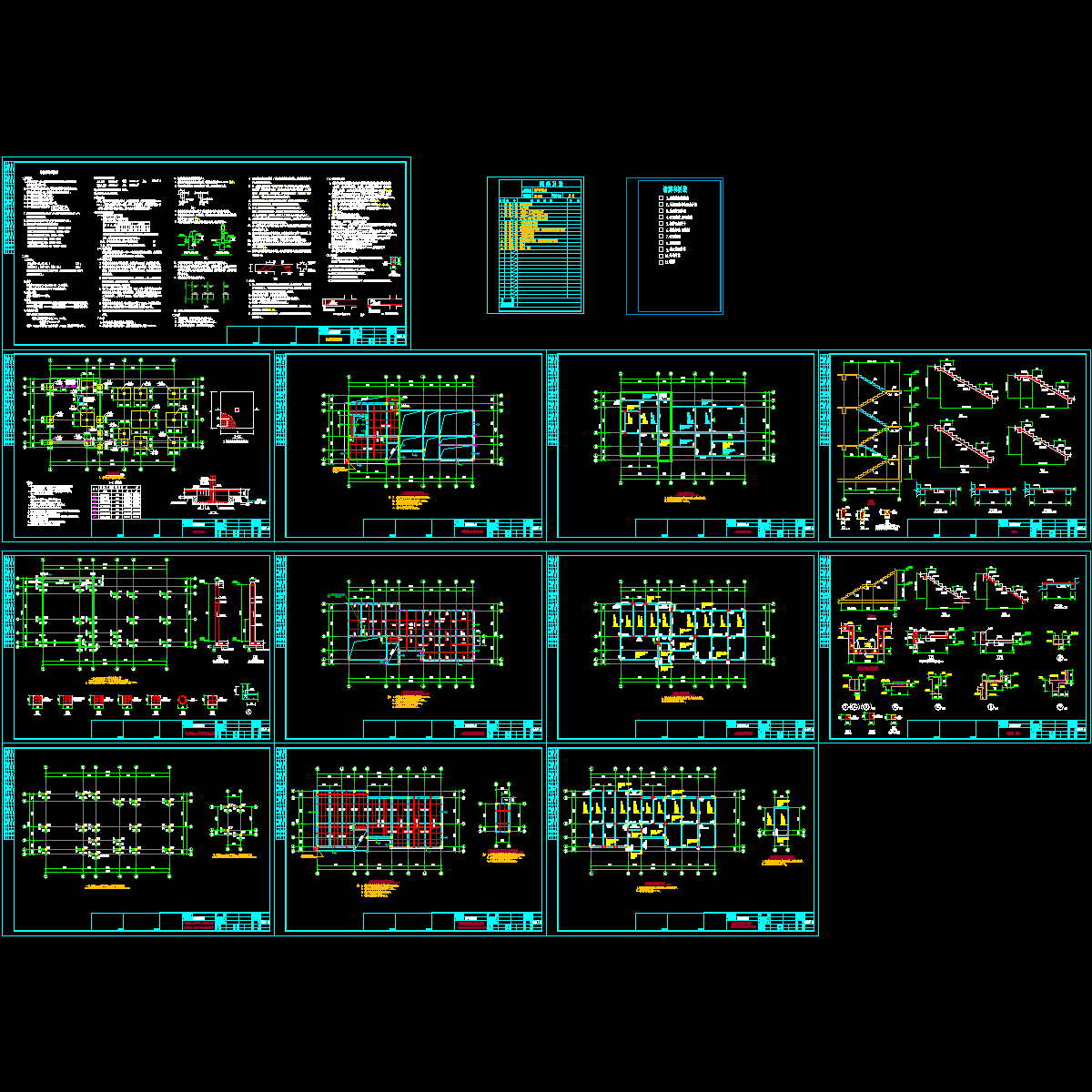

  • 会所结构图.dwg
    会所结构图.dwg

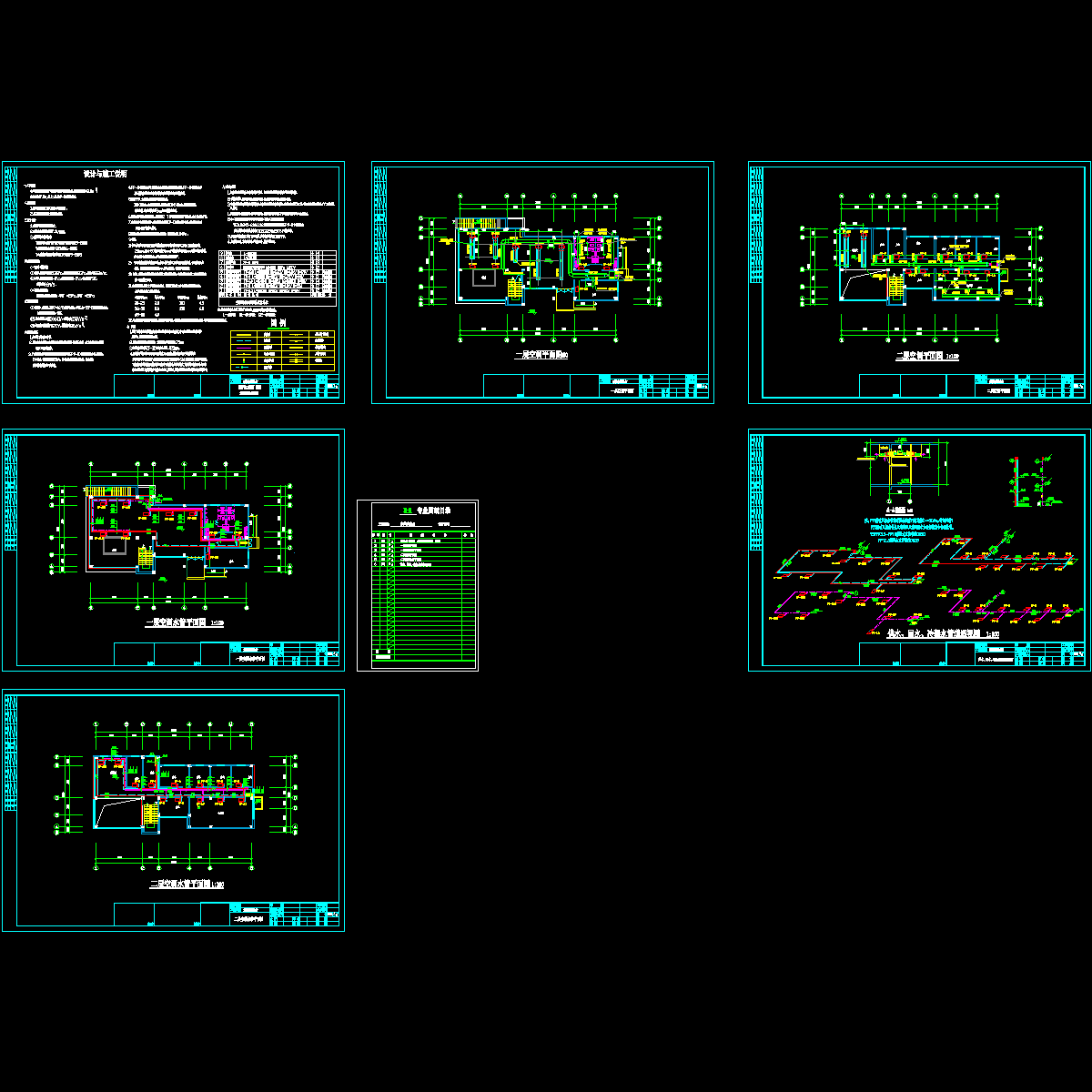

  • 会所暖通.dwg
    会所暖通.dwg

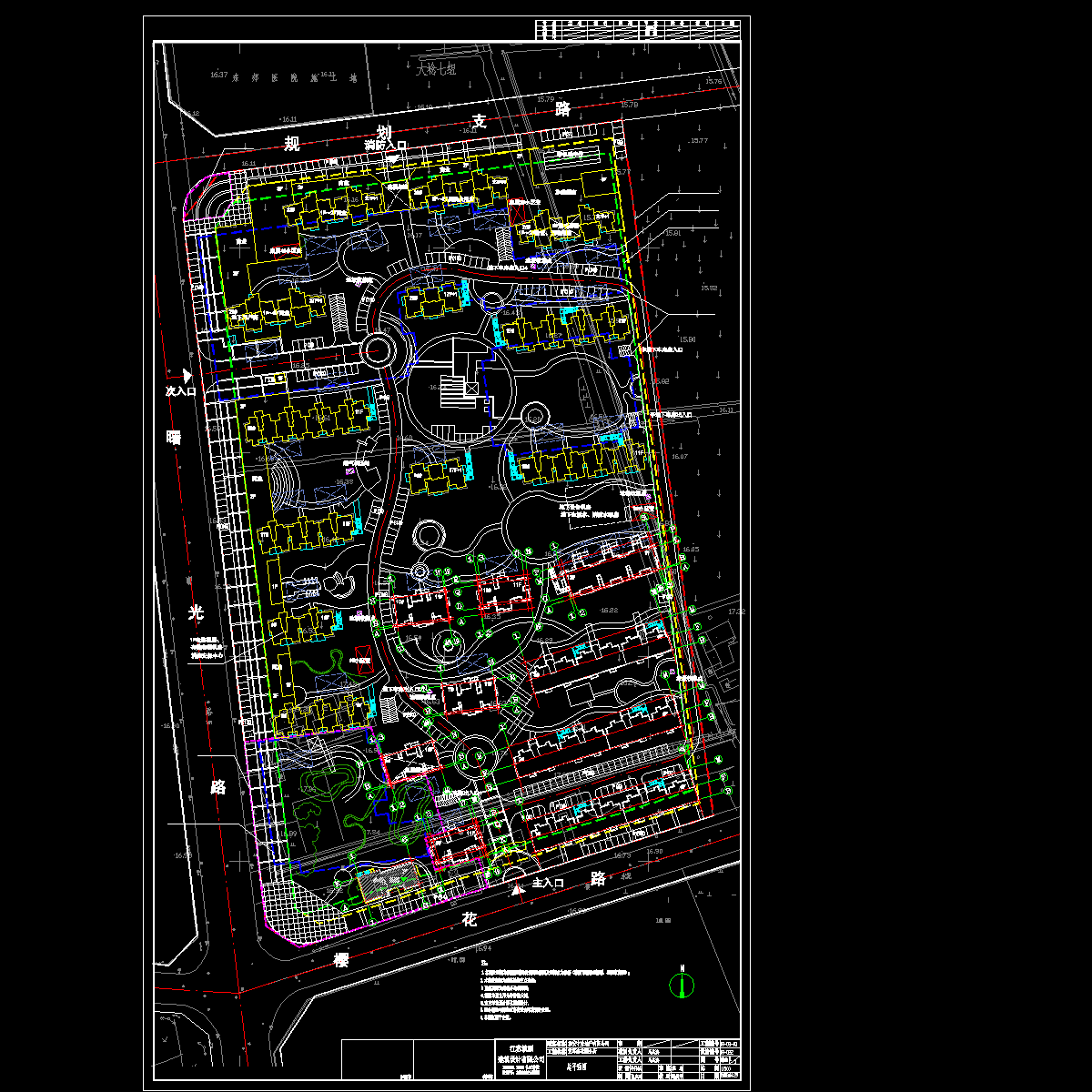

  • 会所施工总平面04.24.dwg
    会所施工总平面04.24.dwg

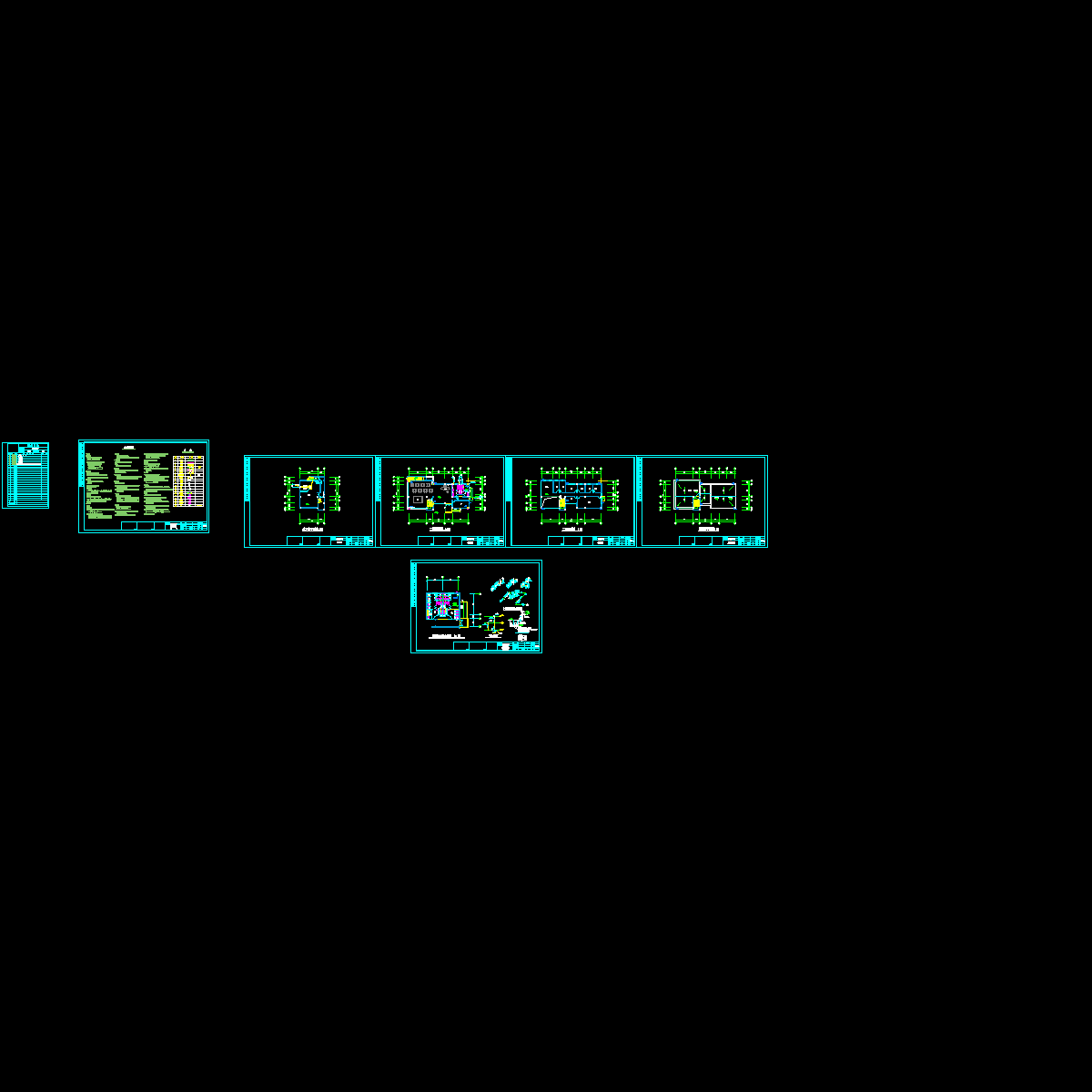

  • 会所-水.dwg
    会所-水.dwg

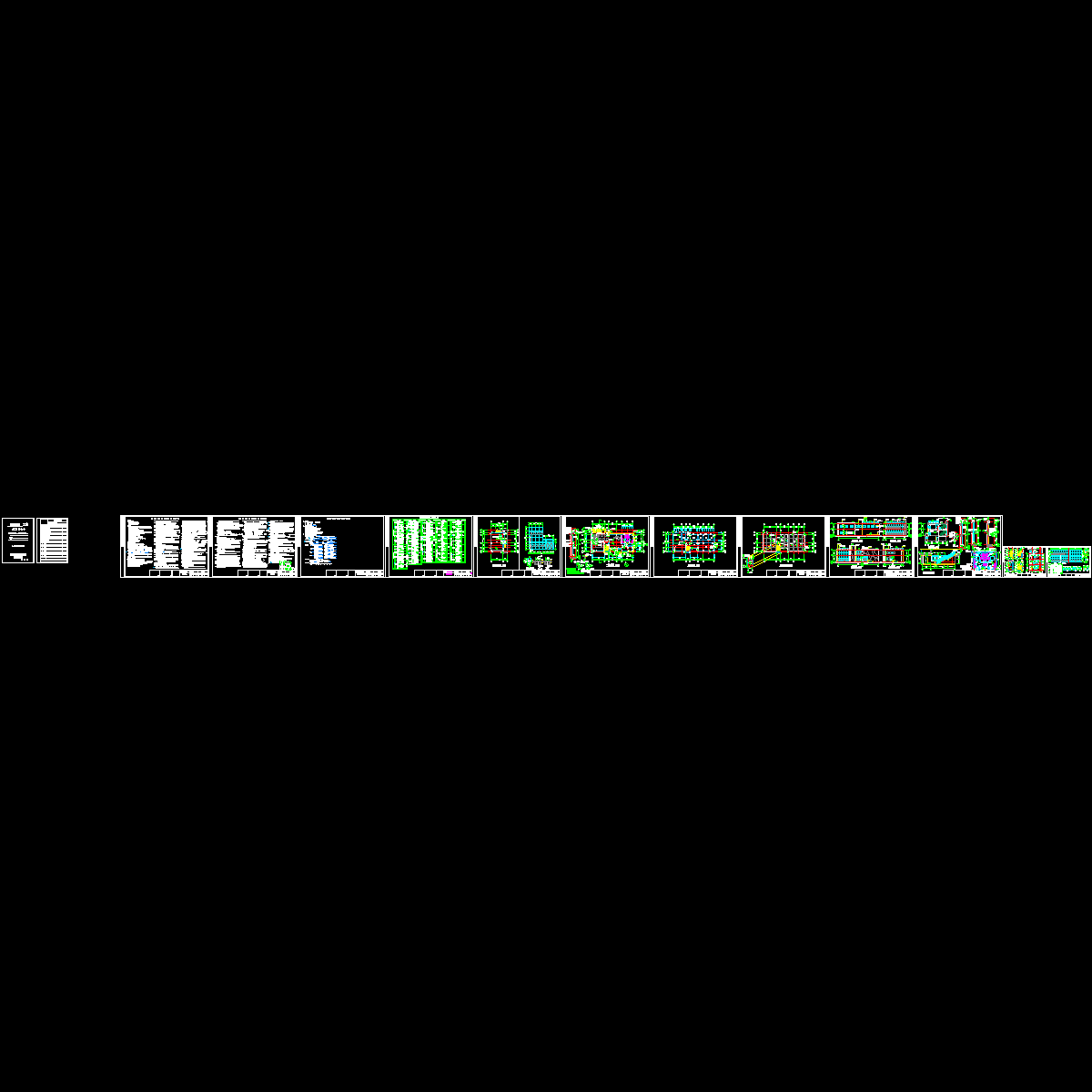

  • 会所-建筑.dwg
    会所-建筑.dwg
以上是部分截图，请下载附件后查看完整高清内容
