高层公寓空调设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:134430.2平方米
  • 建筑地上层数:13层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 设计内容:空调
  • 冷热源:电动压缩式冷水机组
  • 水系统:双管制,同程式

附件详情

  • 通风平面图
  • 空调风系统平面图
  • 空调水系统平面图
  • 制冷机房系统图
  • 制冷机房平面图

附件详情

建筑概况:本项目位于青岛市,总建筑面积134430.2平米。本项目商业裙房建筑层数为地上十三层加地下一层。
设计范围:地下车库及商业通风、空调系统设计。商业群楼夏季空调冷水由设置在地下一层制冷机房的离心式冷水机组提供,冬季空调热水由市政管网提供。

,图纸共18张。

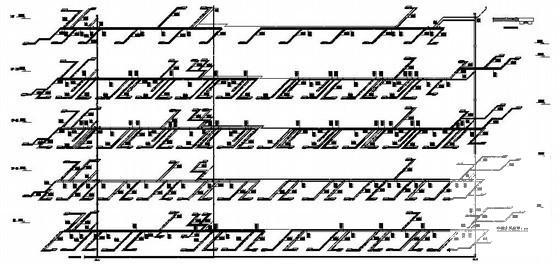

空调水系统图

户型大样

设计施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

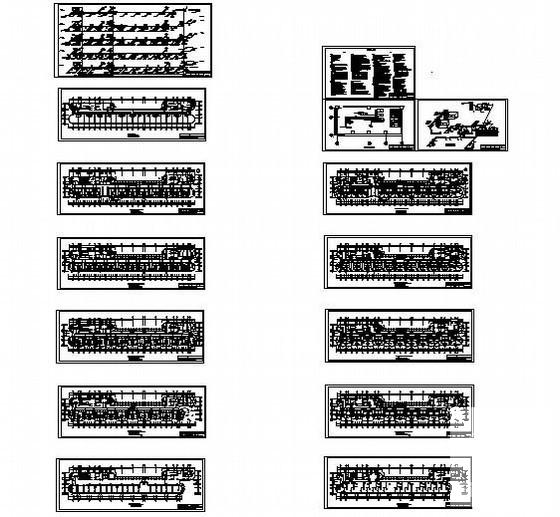

  • 高层公寓空调 - 1
    高层公寓空调 - 1

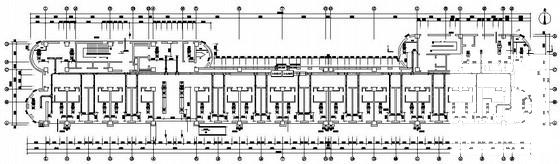

  • 高层公寓空调 - 2
    高层公寓空调 - 2
  • 高层公寓空调 - 3
    高层公寓空调 - 3
  • 高层公寓空调 - 4
    高层公寓空调 - 4
以上是部分截图,请下载附件后查看完整高清内容
