钢结构4S汽车销售大厅建筑结构设计施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:12m
  • 风压:0.50kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

本该资料包含含建筑和结构,其中结构图纸有平台详图, 楼梯详图 ,及其他整套施工图所需要的
该资料包含:建筑平面图,立面图,剖面图,设计说明,锚栓布置图,柱间支撑立面图,墙梁布置图,结构布置图,檩条布置图,钢平台结构布置图,钢平台板配筋图,基础平面图,GJ-1,隅撑详图,雨蓬详图,楼梯详图等
共26张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 建筑钢结构设计 - 1

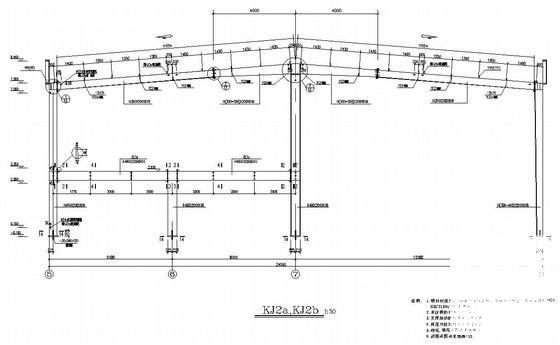

    建筑钢结构设计 - 1
  • 建筑钢结构设计 - 2

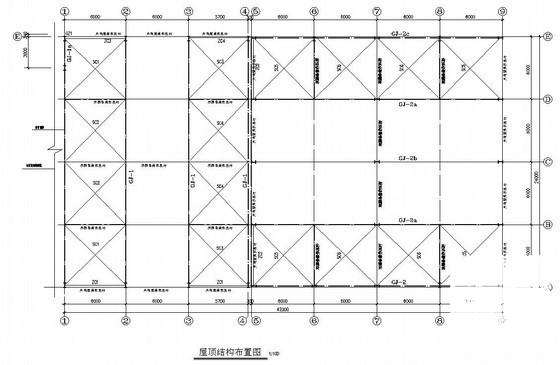

    建筑钢结构设计 - 2
  • 建筑钢结构设计 - 3

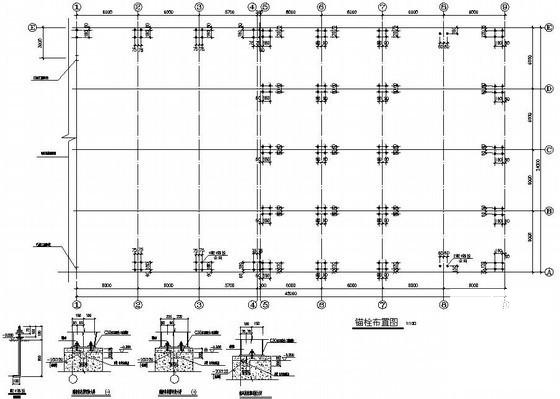

    建筑钢结构设计 - 3
  • 建筑钢结构设计 - 4

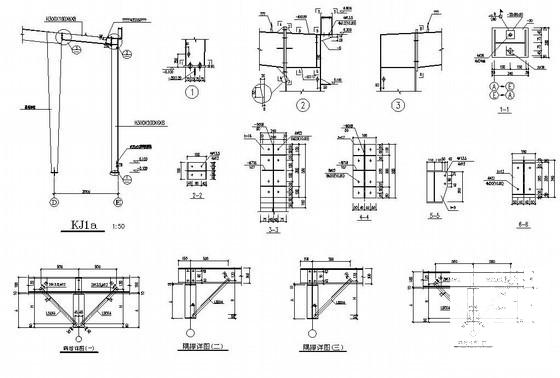

    建筑钢结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
