5层办公楼建筑结构施工CAD图纸（毕业设计方案）

附件详情

该项目为教学楼，位于沈阳市，本建筑形状采用“U”型。工程的占地面积约为1600平方米，总建筑面积大约为8000平方米。
本建筑的主体为五层，总高度为18米，室内外高差为0.45米，女儿墙高0.9米。建筑总长度为73.7米，总宽度为32.3米。该项目建筑结构形式为钢筋混凝土现浇结构，柱子的混凝土强度等级为C30，各层的柱截面为500mm 500mm。框架梁的混凝土等级为C30，其截面分别为250mm 400mm和250mm 600mm。板的厚度为100mm，混凝土等级为C30。建筑地点的地质条件良好，采用柱下独立基础，混凝土强度C25。
该项目建筑结构形式为钢筋混凝土现浇结构，结构采用抗震缝，经济符合要求。设计过程中严格遵守我国现行的建筑设计规范、建筑结构荷载规范、混凝土结构设计规范、建筑抗震设计规范、建筑地基基础设计规范并参考建筑设计资料集等资料，进行了完善的建筑和结构设计。设计中包括荷载计算，内力组合，基础设计，楼梯设计等。运用了底部剪力法和D值法。

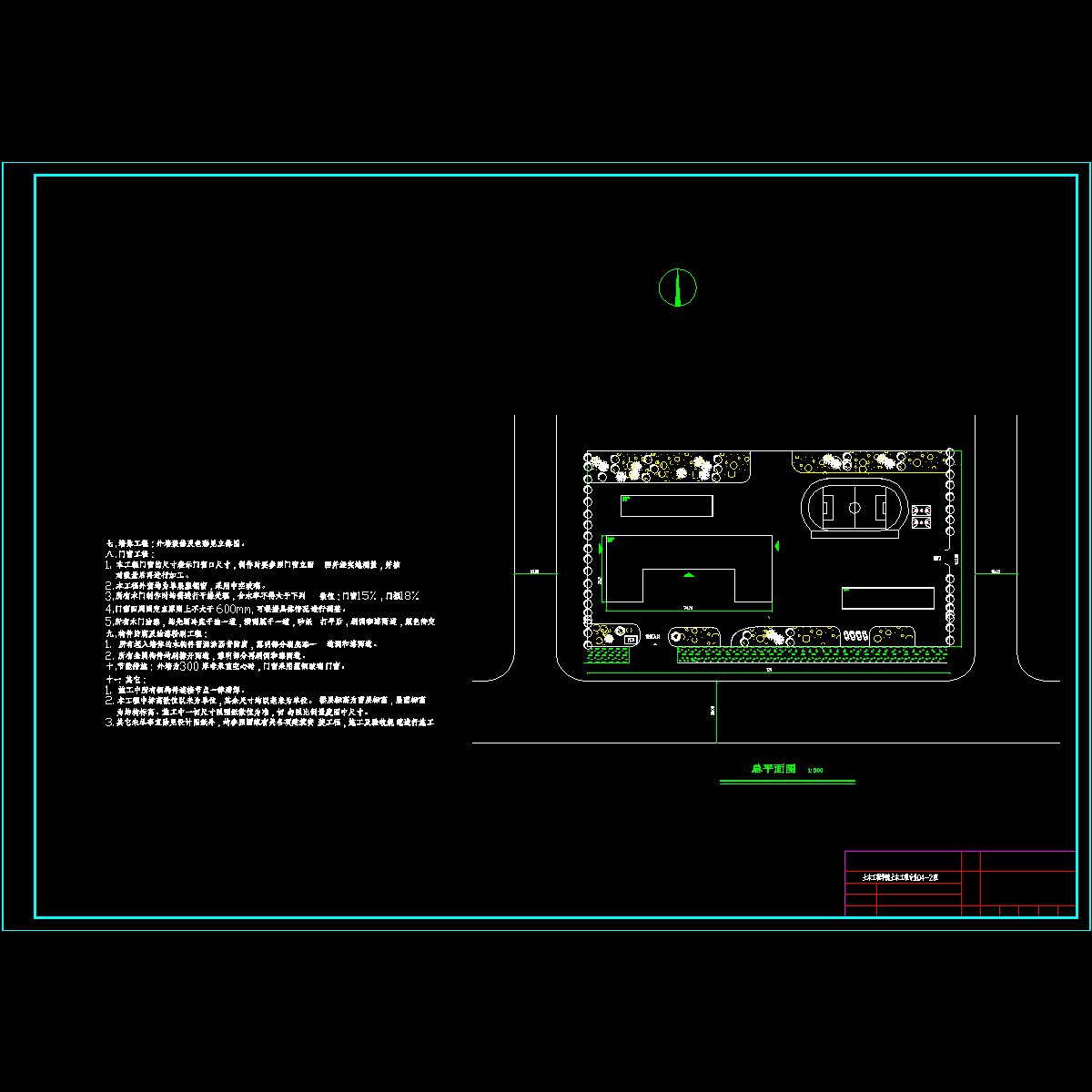

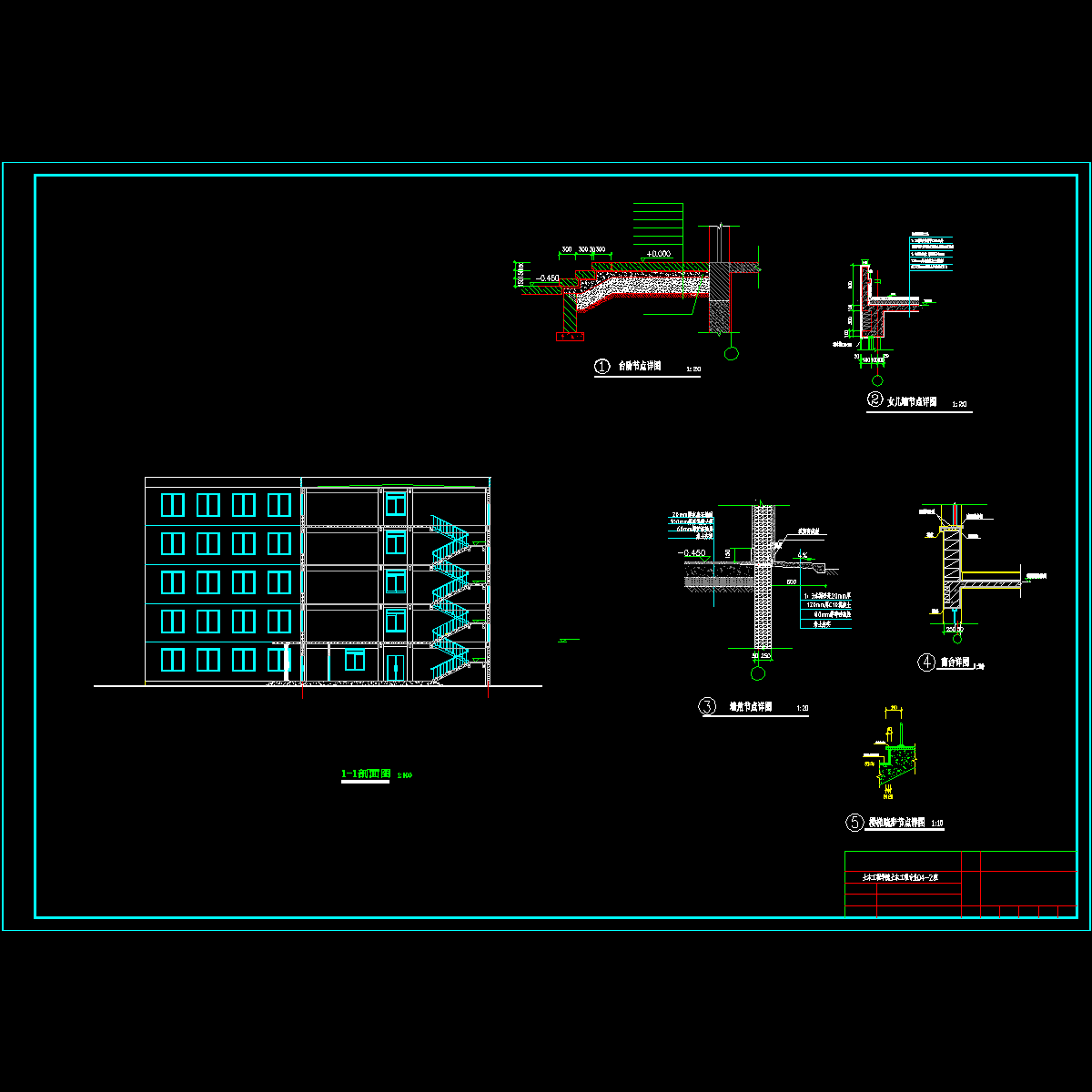

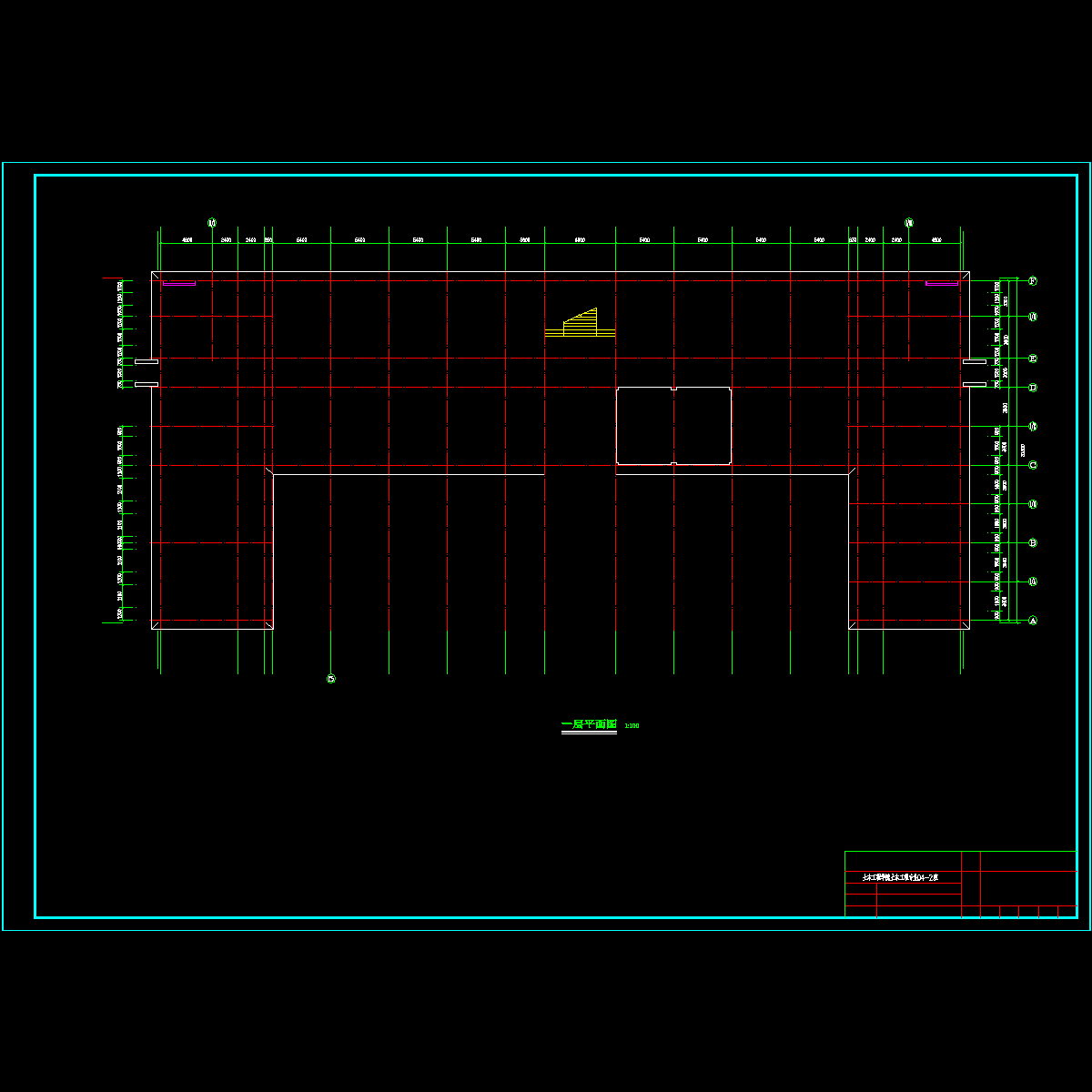

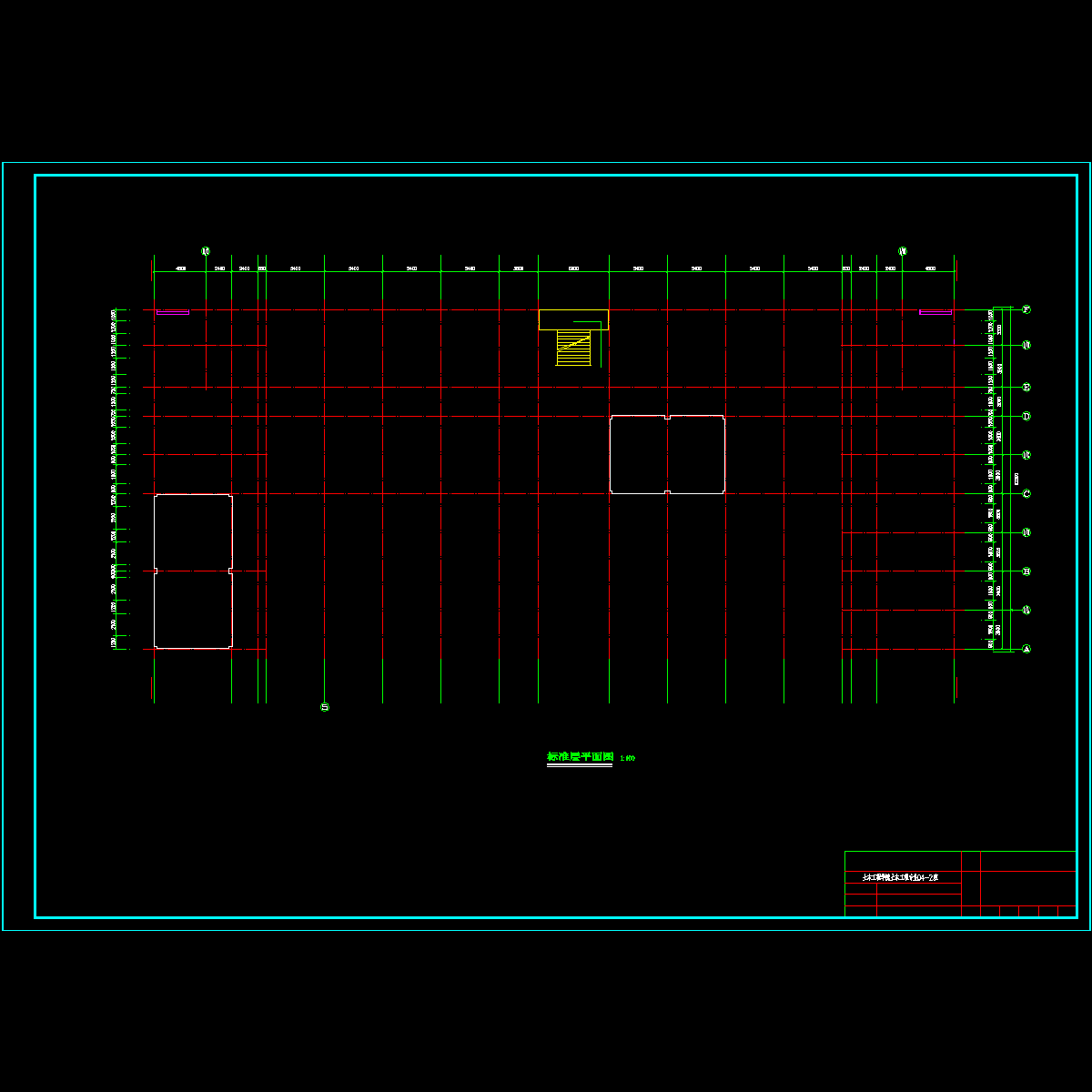

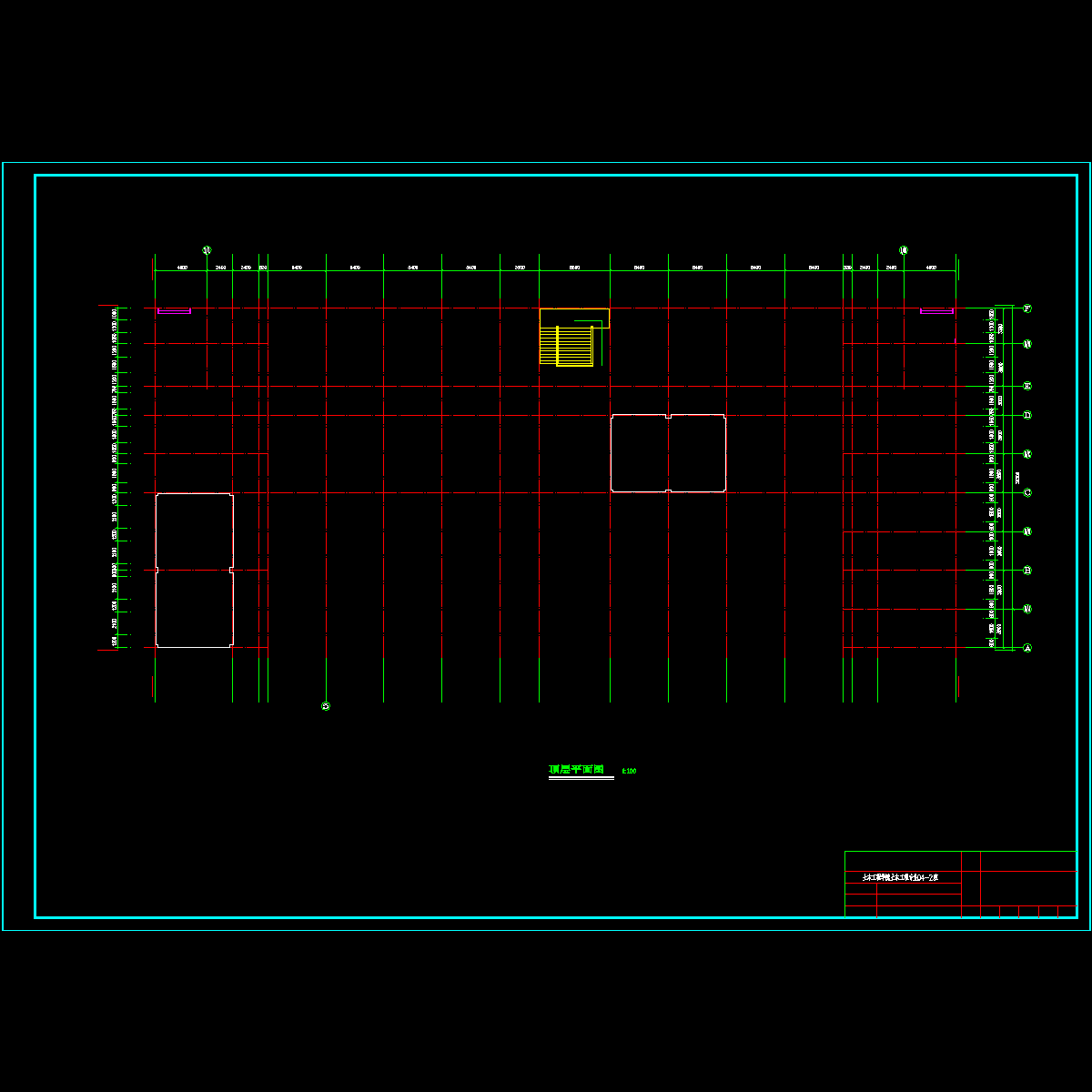

内容包括配套建筑、结构施工图、计算书、进度表、外文原文等。
