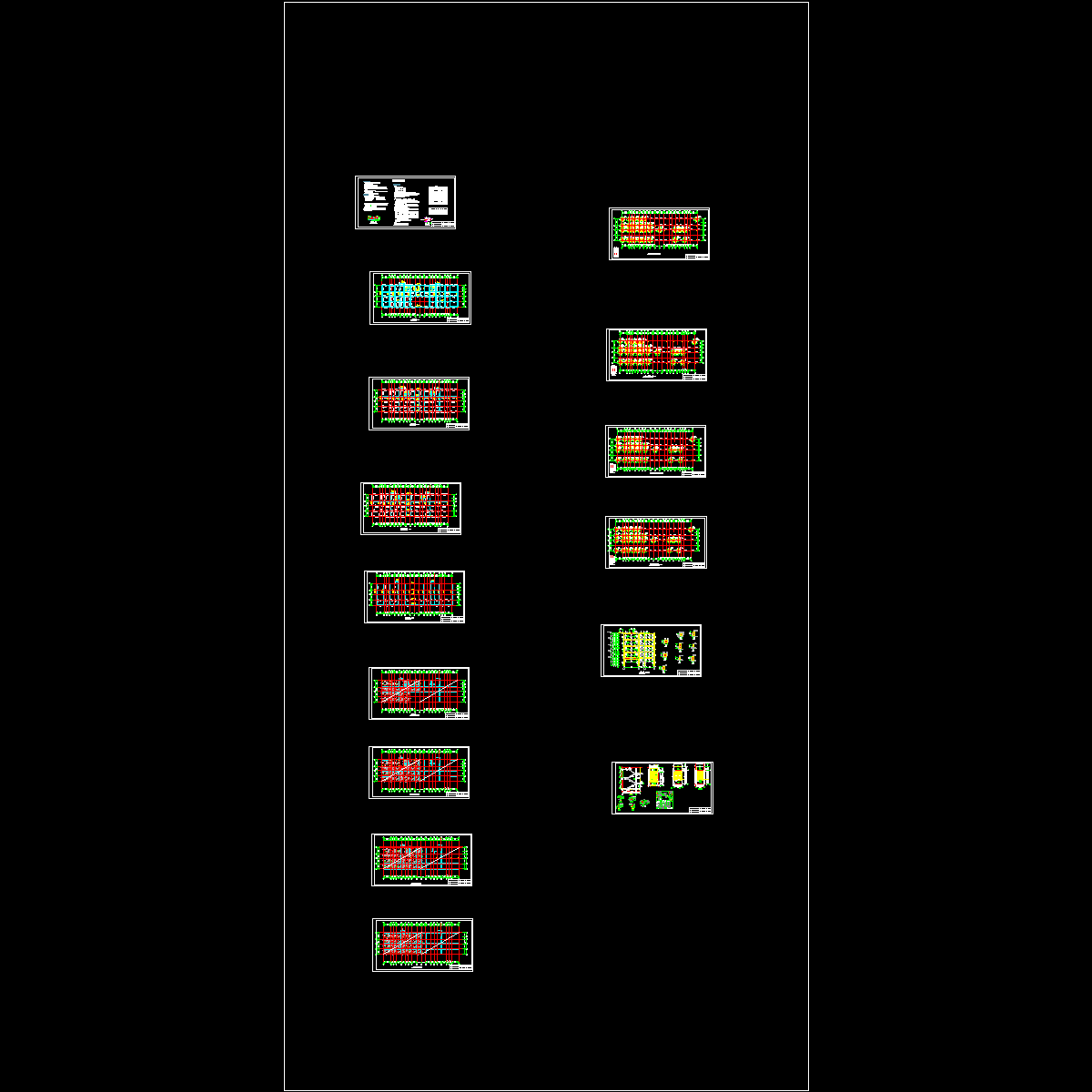

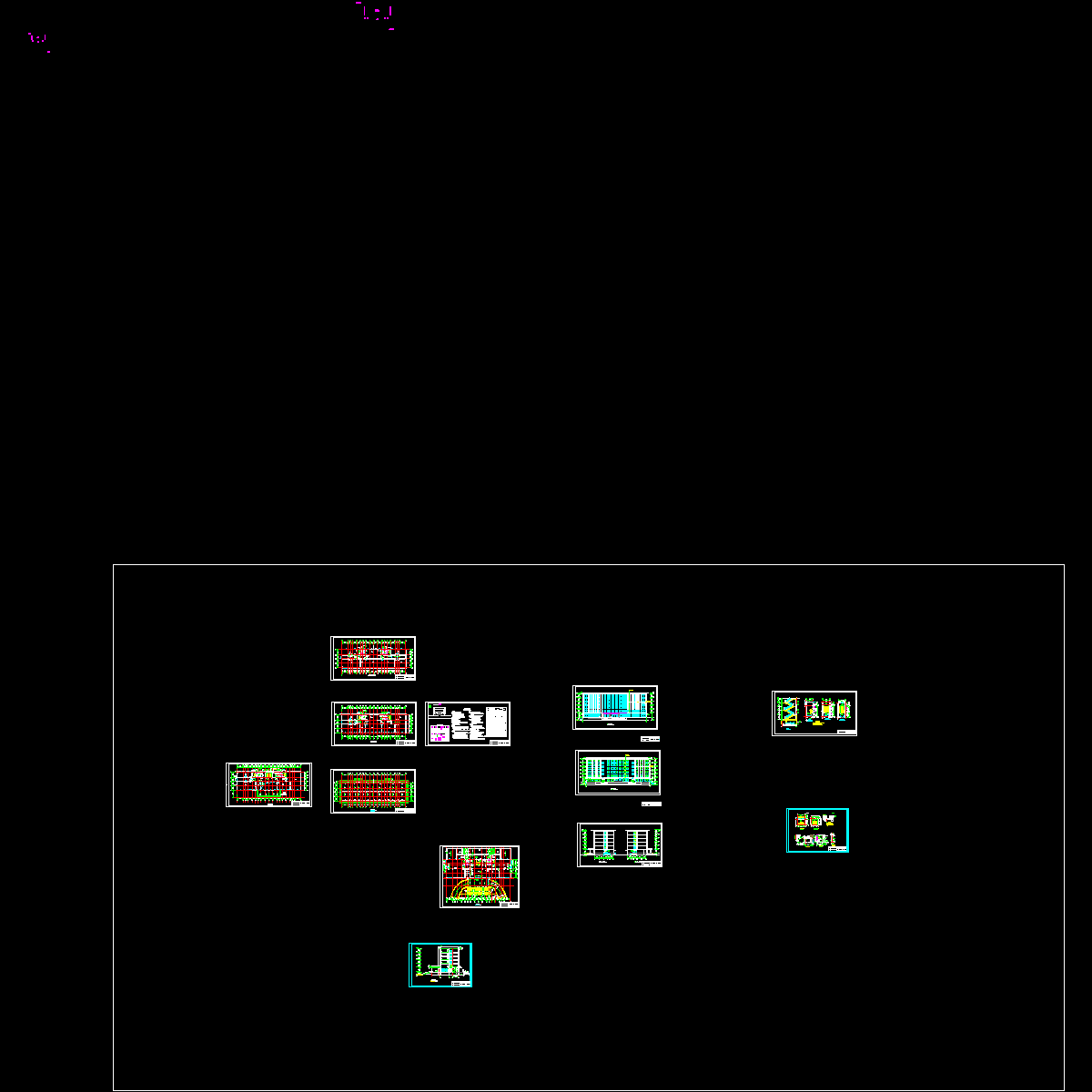

集团框架结构办公楼建筑施工CAD图纸（带任务书及开题报告）

附件详情

1.1设计依据
国家现行结构设计规范、规程。
国家行业标准及地方结构设计规范、规程。
黄河科技学院工学院2007年土木工程专业设计任务书。
1.2项目概要
工程名称： 郑州市某办公楼
工程环境： 该项目位于郑州市
建筑面积: 6446.16平方米
建筑层数: 六层
建筑高度： 23.50m
建筑类别： 丙类
建筑耐火等级： Ⅱ类
设计使用年限： 50年
抗震设防烈度： 7度
结构重要性系数： 1.0
1.3建筑说明
1.3.1 设计概要
该资料是办公楼，应根据建筑使用性质、建设规模与标准的不同，确定各类用房。一般由办公用房、公共用房和服务用房等组成。办公楼内各种房间的具体设置、层次和位置，应根据使用要求和具体条件确定。办公建筑应根据使用要求，结合基地面积、结构选型等情况按建筑模数确定开间和进深，并为今后改造和灵活分隔创造条件。
1、房间使用面积、形状、大小的确定
一个房间使用面积基本包括：家具、设备所占的面积；人们使用家具、设备所占活动面积；以及行走、交通所需的面积。
充分利用框架结构的优越性，并考虑到柱网布置的要求，办公室的开间取为8.6m，厕所对称的布置在楼梯间的对面，距最远的房间21m。厕所有不向邻室对流的直接自然风和天然采光，卫生洁具数量按《规范》要求：男厕所每40人设一具大便器，每30人设一具小便器，女厕所每20人设一具大便器，每40人设一具洗手盆。
2、门窗大小及位置的确定
办公室门洞口宽不应小于1000mm，高不应低于2m，根据人流的多少和搬进房间设备的大小取门宽为1000mm，开启方向朝房间内侧；走道两端的门采用等宽双扇门，大厅的门采用二个双扇双向弹簧门。
3、窗的大小以及位置的确定
房间中的窗大小和位置的确定，主要是考虑到室内采光和通风的要求。该资料中，办公室的窗户，考虑《规范》要求窗地比≥1：6，开设两个窗户，每个窗宽最少取为3000mm，高度最少取为2100mm。厕所内开窗高2000m，并配置机械通风设备。
4、交通联系部分的平面设计
