小高层通信生产楼通风排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,科研,其他
  • 建筑高度类型:高层建筑
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:广西

附件详情

一、项目概要:
项目为1#通信生产楼,地上九层,局部地下一层,建筑高度48.75米....
二、设计内容:
该项目设计内容包括1#生产楼通风系统、防排烟系统设计,分体空调的设计...
三、排烟系统:
1.2#楼梯间及前室利用外窗自然排烟。
2.1#楼梯间设置正压送风系统,加压送风机放在屋顶,送风口采用自垂百叶风口...
五、通风系统:
1.高低压配电室按照换气次数按8次/h设置机械送、排风系统。
2.卫生间按照换气次数按10次/h设置机械排风系统,每层设排风扇,排风机放在屋顶。
3.通信机房按照换气次数0.7次/h(维持室内正压>5Pa)设置新风系统...

图纸共14张。

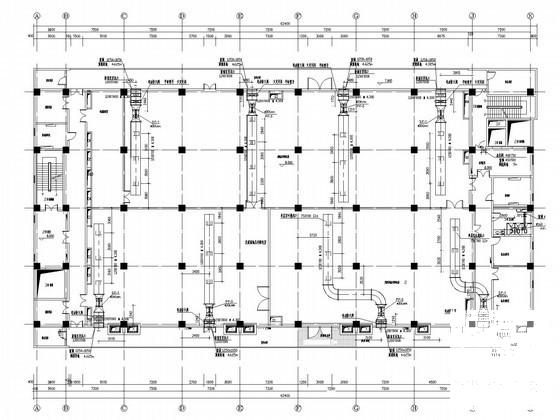

顶层通风平面图

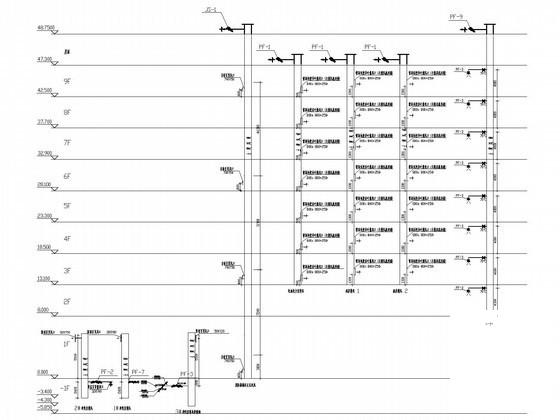

送排风系统图

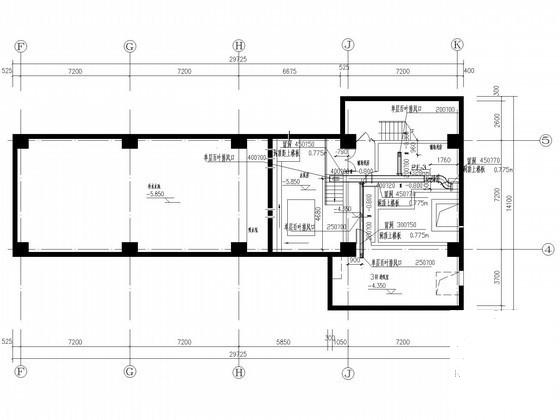

线室通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 小高层设计施工 - 1
    小高层设计施工 - 1
  • 小高层设计施工 - 2
    小高层设计施工 - 2
  • 小高层设计施工 - 3
    小高层设计施工 - 3
  • 小高层设计施工 - 4
    小高层设计施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
