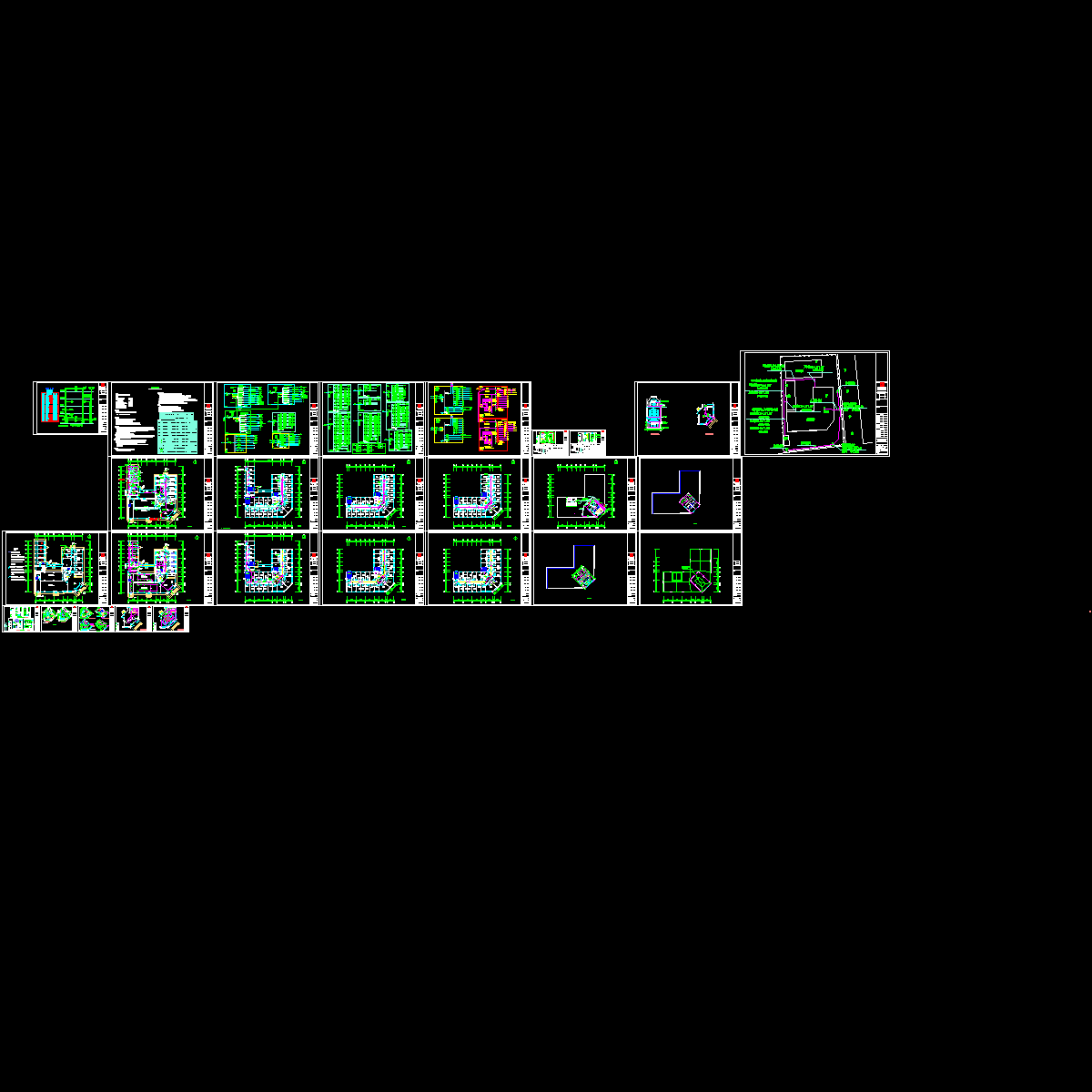

国内-XX酒店装饰电气竣工CAD图纸

一.设计概况:

该项目为延庆京粮麦穗快捷酒店室内装饰设计工程。

二.设计内容:

1、该资料包括装修区域内照明、插座及空调系统的配电和应急 照明系统 。

2、电力配电干线系统、动力系统、 防雷接地 系统.

三. 供配电系统 :

1、该资料为装饰设计工程,各类设备负荷等级按原土建电气设计执行。

2、该项目供电电压为380/220V,电源从室外箱式变压器引来。

3、该项目在首层设配电间,由配电室引出的动力、照明等干经均穿钢管或配桥架敷设。

4、客房内一般照明由各个客房配电分箱引出,一般场所非应急照明均由一般照明箱引出。

四.照明系统:

1、各照明灯具和用电设备的定位尺寸参见装饰专业图纸。荧光灯光源采用高光效节能灯,配节能型电子镇流器功率因素不小于0.9,淋浴间等潮湿场所应选用防潮密闭型专用灯具,各类照明灯具的电气连接处、与吊顶直接接触处注意做好管线的封闭。所有照明回路均加装一根专用PE,用于连接安装高度低于2.4米及有接地要求的灯具(如Ⅰ类灯具)与相关设备,注意按照要求布线。

2、疏散照明及应急疏散指示灯,自带蓄电池,应急照明时间≥30分钟。

3、应急疏散指示照明的外壳玻璃须采用不燃烧材料。

4、照明、插座均由不同的支路供电;所有插座均设漏电断路器保护。

5、电梯井道的照明灯具应采用安装型灯具,电梯井上端距顶0.5m起及下端距井底0.5m,5-7m安装一只13W防水节能灯,且采用36发低压供电,并在机房和底坑设置控制开关,电梯井道检修插座的安装采用在井道距顶0.5m,和井底0.5m及每隔二层处安装,采用16A的防水插座。

6、各照明灯具和用电设备的定位尺寸参见装饰专业图纸。

五.设备安装:

1、各楼层及客房配电箱均采用嵌墙暗装。配电间内配电箱挂墙明装。

2、图中未在墙上安装的疏散指示为下口距地2.0m吊装。
