13层工业园区企业服务大楼建筑施工CAD图纸

  • 办公楼类型:写字楼
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 项目地址:湖南
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:27张
  • 建筑面积:20154平方米
  • 用地面积:1723平方米
  • 建筑高度:49.70m
  • 地上层数:13层
  • 地下层数:1层
  • 地下室建筑面积:2515平方米
  • 效果图:无
  • 机动车辆停车位:129个

附件详情

工程名称:马鞍山xxxx工业园一期工程 --企业服务大楼
建设单位:马鞍山xxx华置业有限公司
建设地点:马鞍山市xxxxx牙工业园
总建筑面积:20154m2,占地面积:1723m2
地上建筑面积:17638.4m2
地下室建筑面积:2515m2
建筑分类:一类;建筑耐火等级:一级;屋面防水等级:二级;地下室防水等级:2级。
安全等级分类:二类;建设使用年限50年,
建筑层数:地下一层,地上十三层:建筑高度民主:49.70米。
抗震设防烈度:6度;主要结构类型:框架剪力墙体系。
停车数量:机动车:129辆,其中地面70辆,地下59辆。

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共27张图纸
设计功能包括:多用途厅、商店、办公室等。

2

3

4

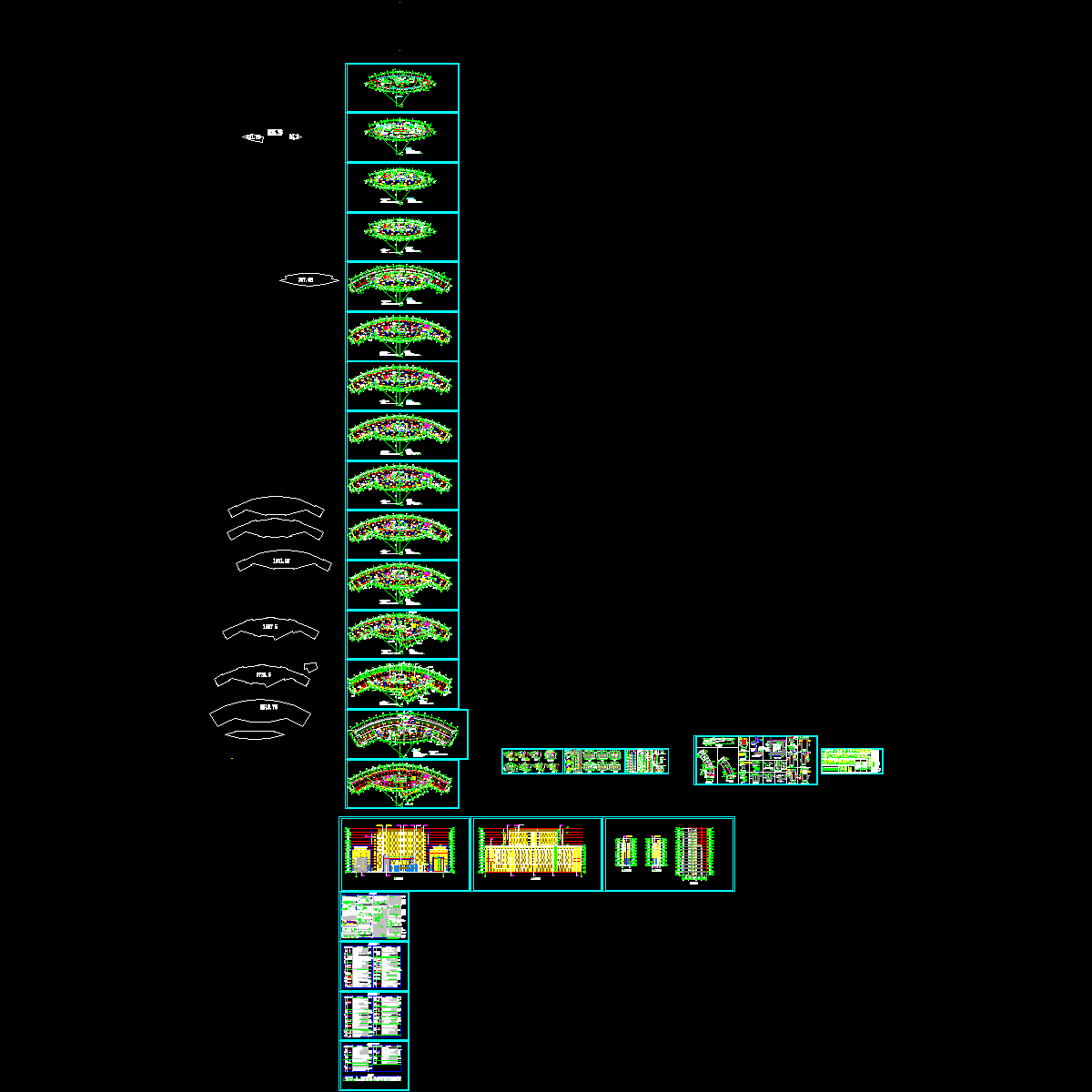

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
