石拱桥施工方案大样图CAD

  • 编制时间:近代
  • 承重构件受力情况:拱桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

  • 桥型布置图
  • 拱桥纵剖面图
  • 桥墩大样图
  • 桥台大样图
  • 拱圈大样图
  • 桥台搭板配筋图
  • 栏杆大样图

附件详情

拱桥设计荷载汽车-20级。中孔主拱跨径为7m,矢跨比为1/2.86,拱厚为50cm,两侧孔跨径为3.5m,矢跨比为1/2.86,拱厚为45cm。防水层采用15cm厚水泥粘土。拱圈采用M10水泥砂浆花岗岩料石……共计7张CAD,设计于近代年

拱圈大样图

拱桥纵剖面图

桥台大样图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

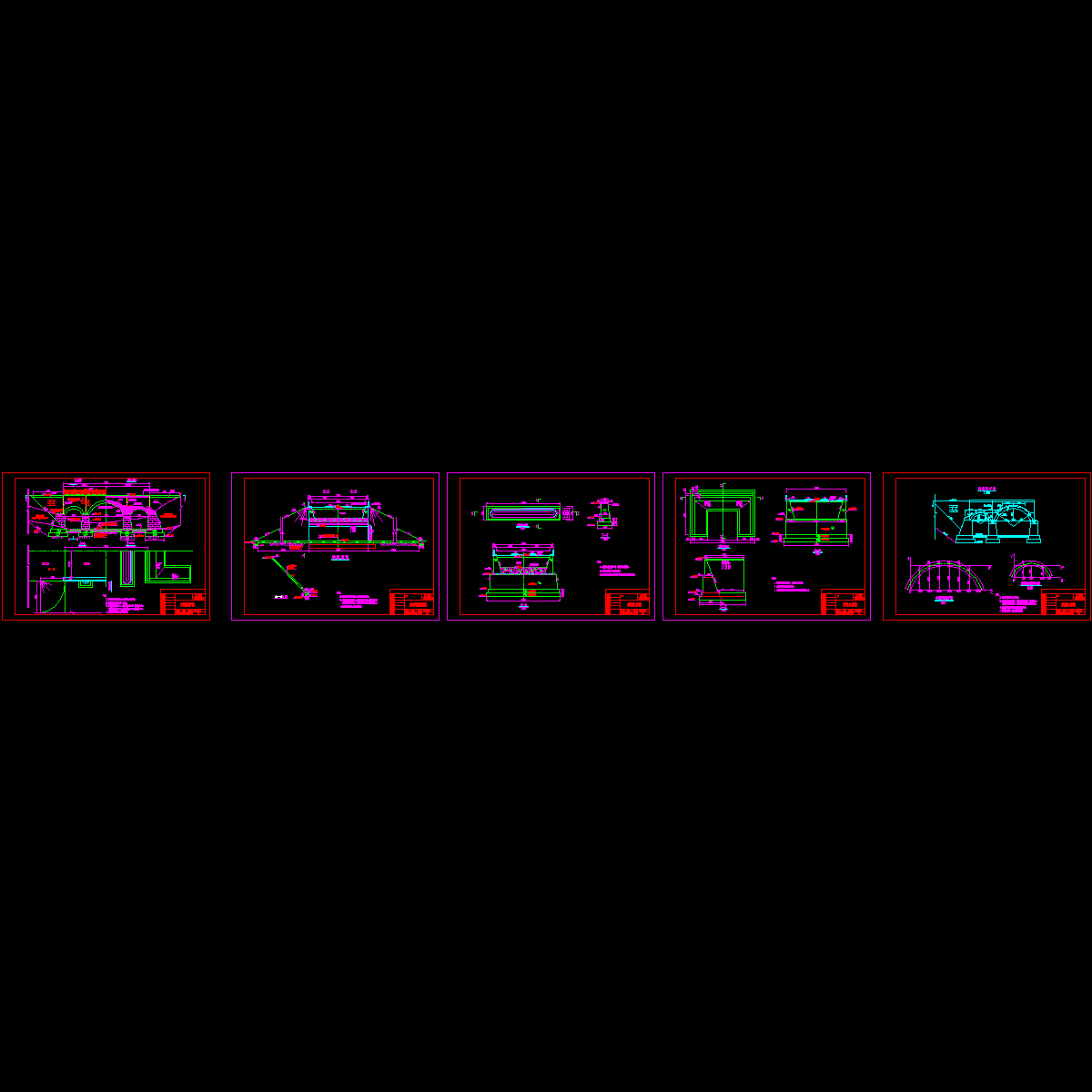

  • 拱桥设计图.dwg
    拱桥设计图.dwg

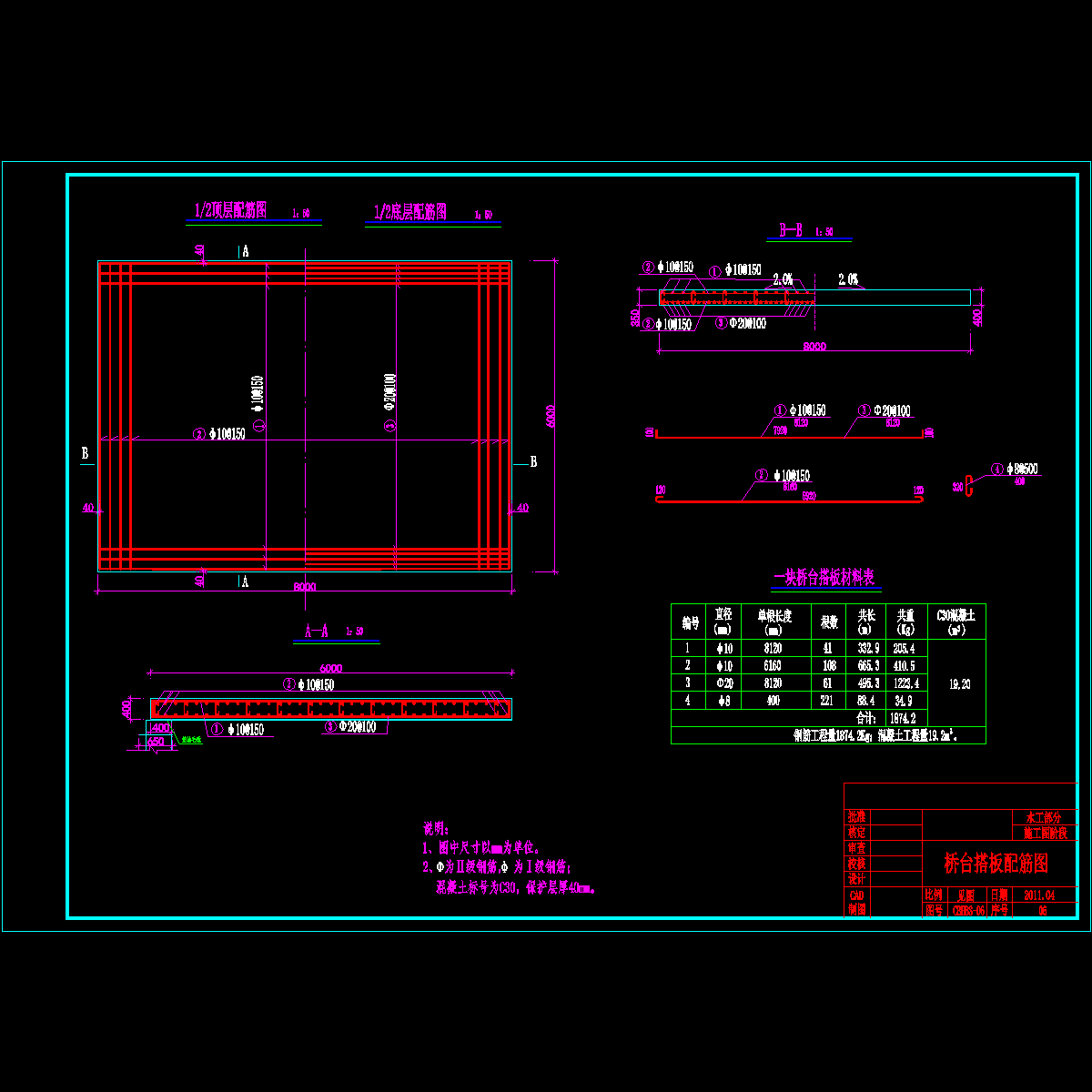

  • 桥搭板.dwg
    桥搭板.dwg

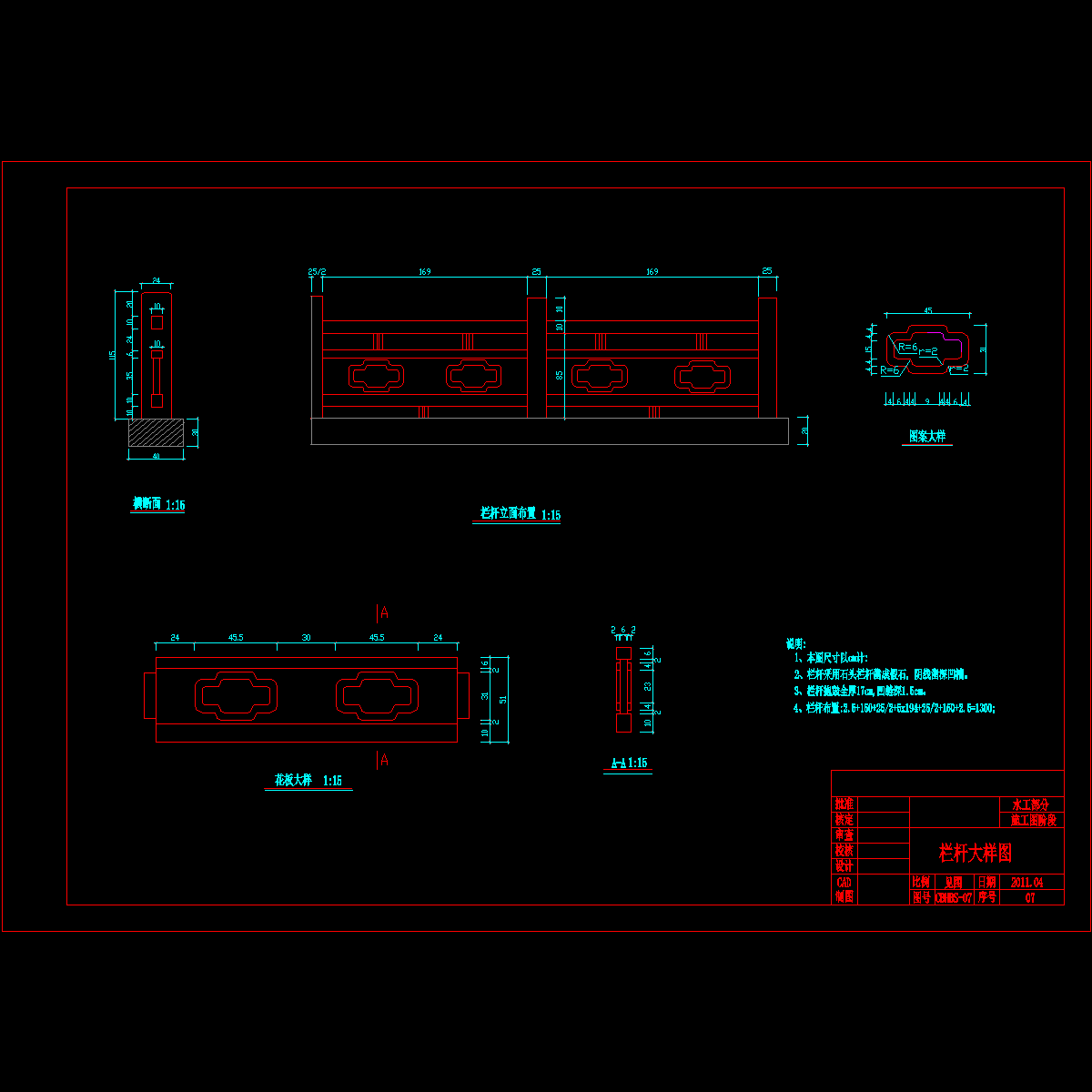

  • 桥栏杆.dwg
    桥栏杆.dwg
以上是部分截图,请下载附件后查看完整高清内容
