粮食仓库设计CAD施工图纸

  • 设计说明:无
  • 建筑类别:农业建筑
  • 图纸设计深度:施工图
  • 参考图纸:3张
  • 设计内容:通风,其它

附件详情

某粮食仓库设计图,包括通风设计和消防设计:

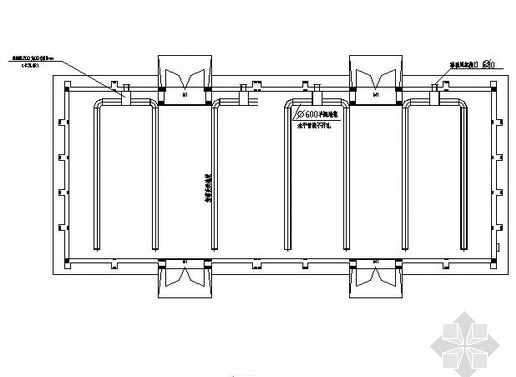

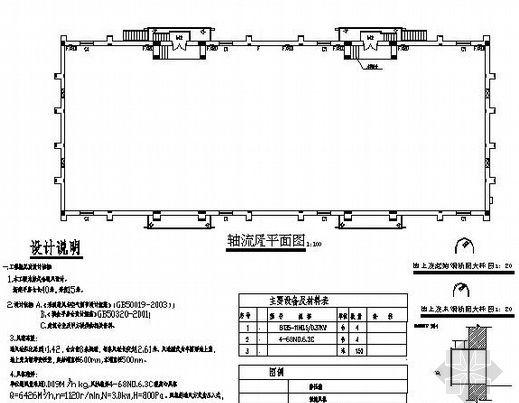

通风途径比采用1:1.42,仓内设8条风道,每条风道长度为12.61米。风道型式为半圆形地上笼,地上笼为渐缩变径笼,起始端直径600mm,末端直径500mm。

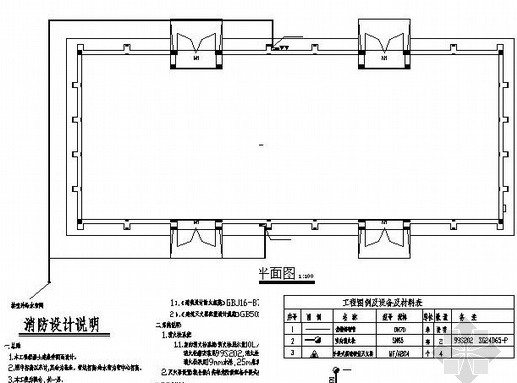

消防系统 包括:消防给水系统,灭火器设置。消防管采用热镀锌钢管,丝扣连接。

2

3

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 粮食仓库设计CAD施工图纸 - 1
    第 1 张图
  • 粮食仓库设计CAD施工图纸 - 2
    第 2 张图
  • 粮食仓库设计CAD施工图纸 - 3
    第 3 张图
  • 粮食仓库设计CAD施工图纸 - 4
    第 4 张图
  • 粮食仓库设计CAD施工图纸 - 5
    第 5 张图
  • 粮食仓库设计CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
