钢结构节点精选之网架支座节点_CAD
附件详情
钢结构节点精选之网架支座节点
该资料包含：
支托布置图、支托节点详图、网架支座详图、轴支座节点大样、H轴支座安装详图共5张图纸。
2
3
4
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

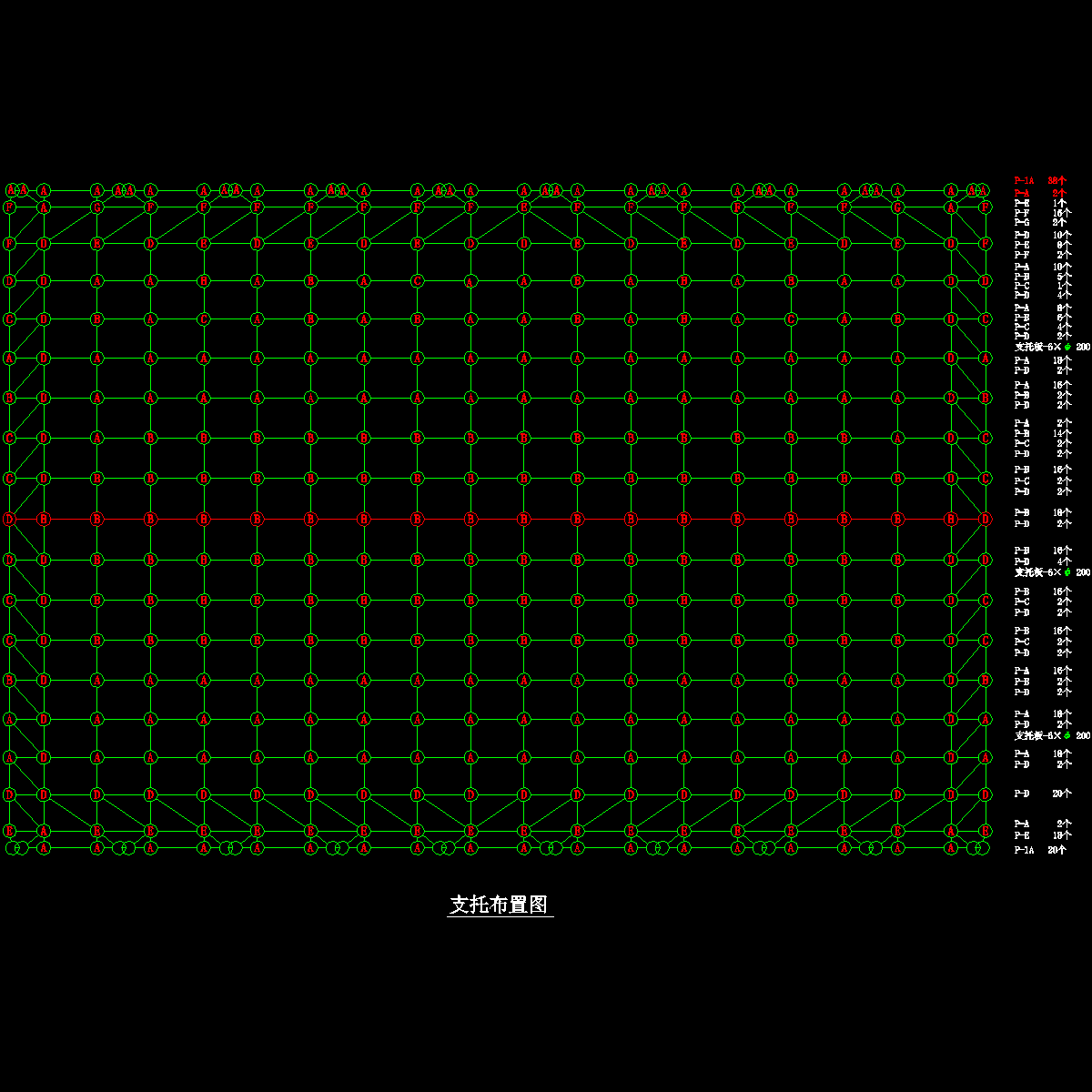

23 支托布置图.dwg -

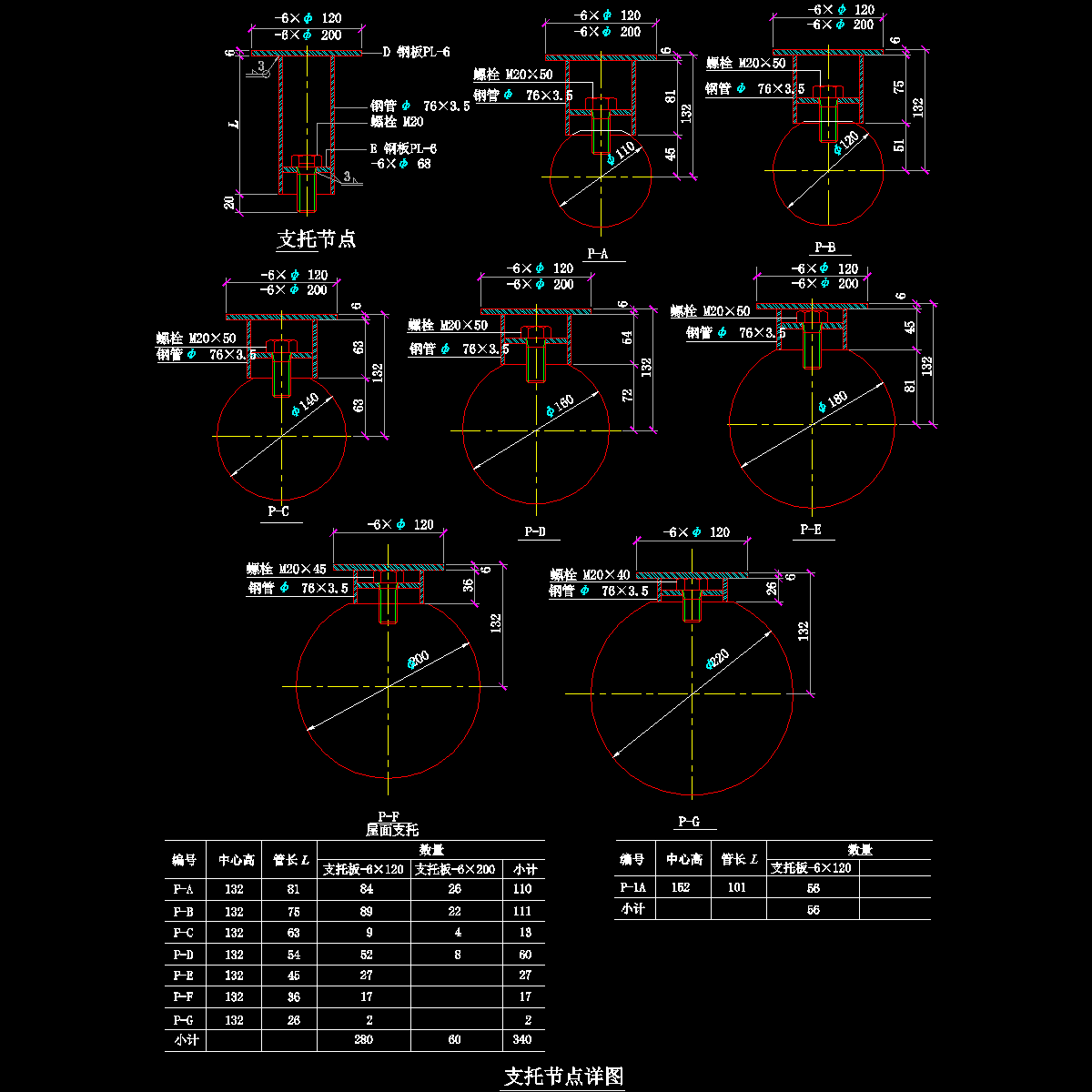

24 支托节点详图.dwg -

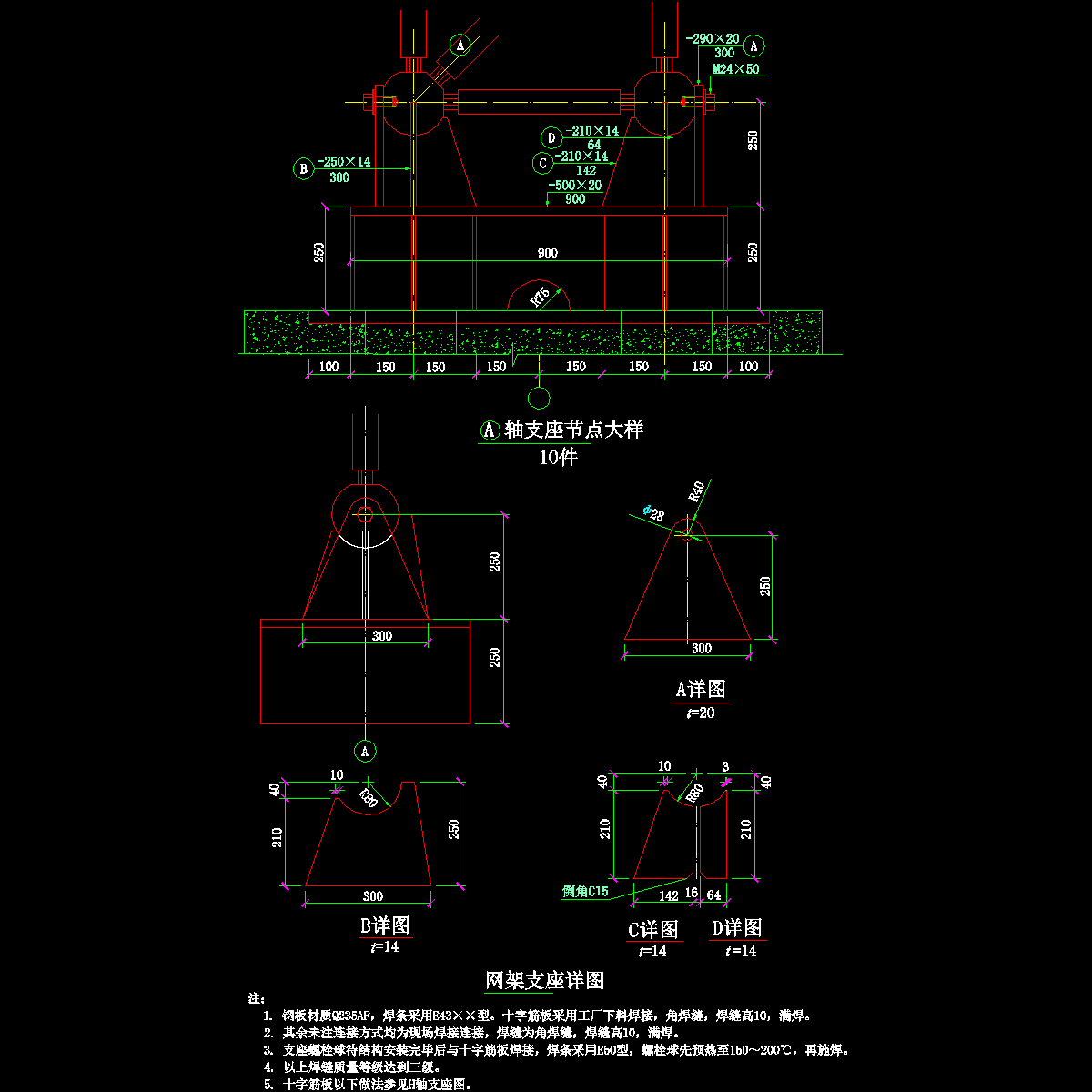

25 网架支座详图.dwg -

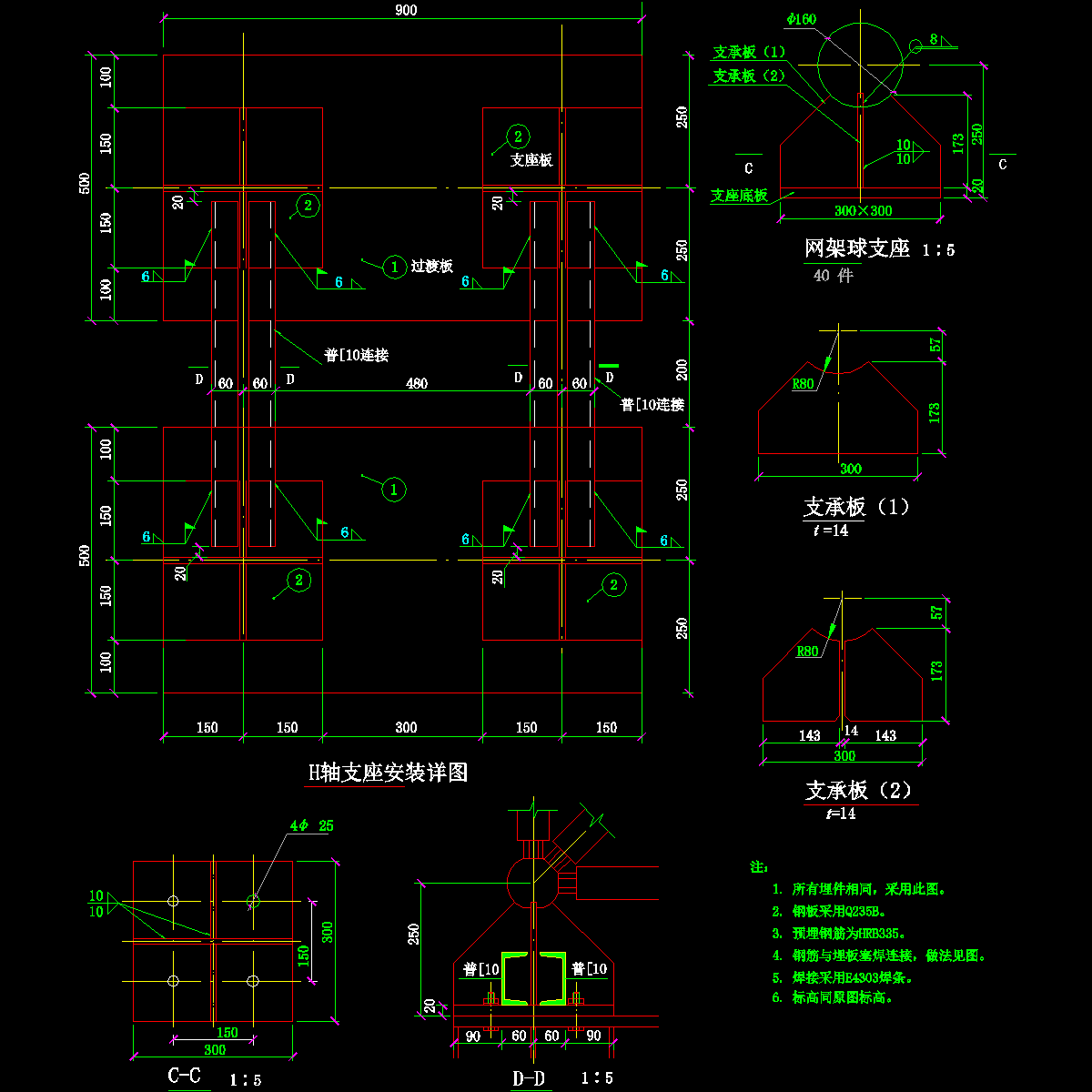

26 轴支座节点大样.dwg -

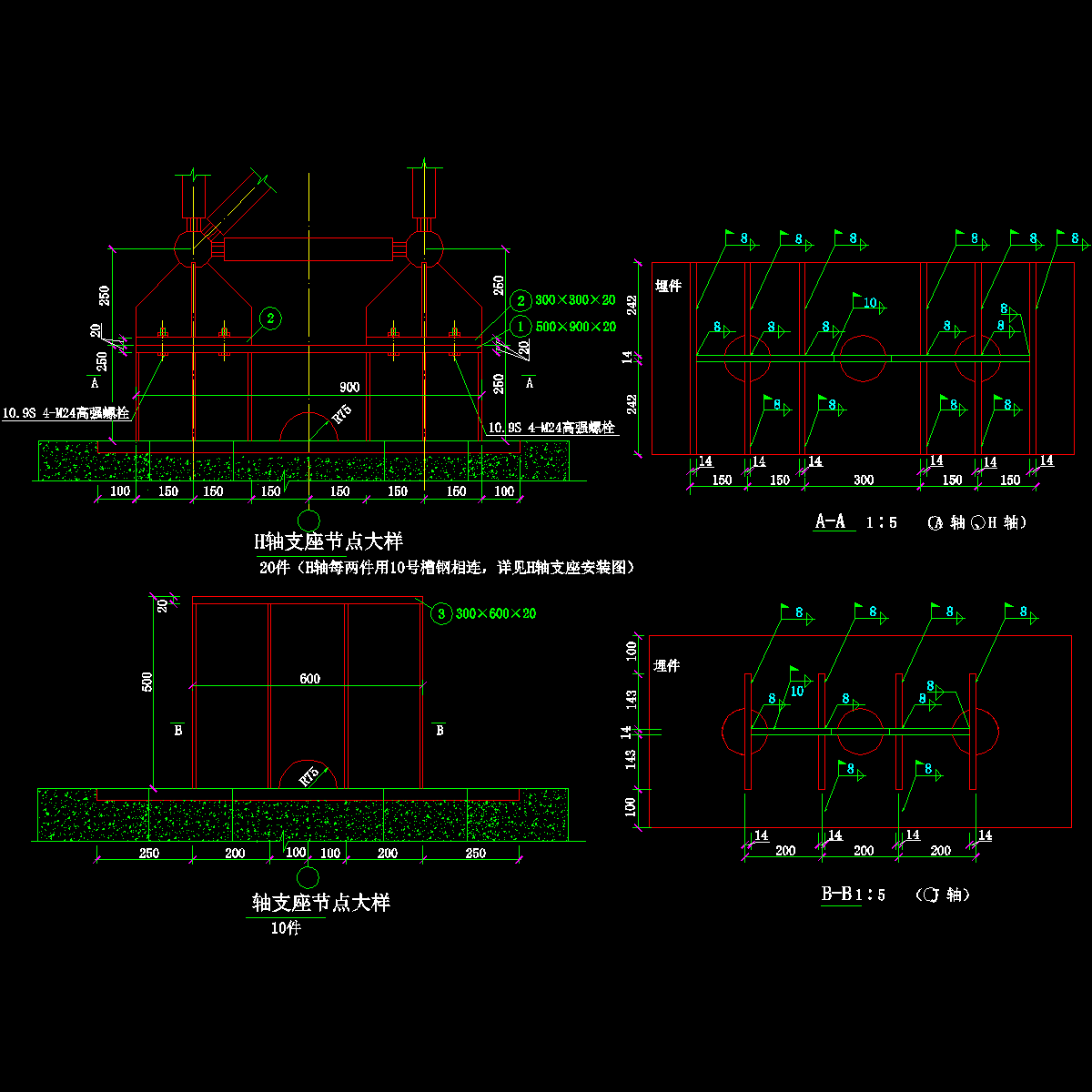

27 h轴支座安装详图.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：0.29 MB
- 收藏次数：0
-
文件名称：
附件-995797709775695599.rar
