3层大学食堂改造暖通施工图纸cad平面图

资料简介
赚取积分

设计详细说明：有
建筑类别：餐饮
建筑高度类型：多层建筑
建筑设计面积：3619.4平方米
建筑地上层数：3层
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
设计内容：空调
项目所在地：广东

设计总说明：1、项目概要：该项目为 广东省大学食堂改造暖通施工图 2019 ；本施工图范围为该地块的学生食堂，总建筑面积3619.4平方，地上三层。本项目用地性质为教育用地，该建筑物主要功能为学校食堂，为公共建筑。本施工图范围为该地块的一层及二、三层部分。本项目用地性质为教育用地，为公共建筑。建筑分类：一类公共建筑；建筑耐火等级：二级。

2、设计范围：饭堂的夏季空调系统，冬季不供暖。

部分图纸展示：




以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

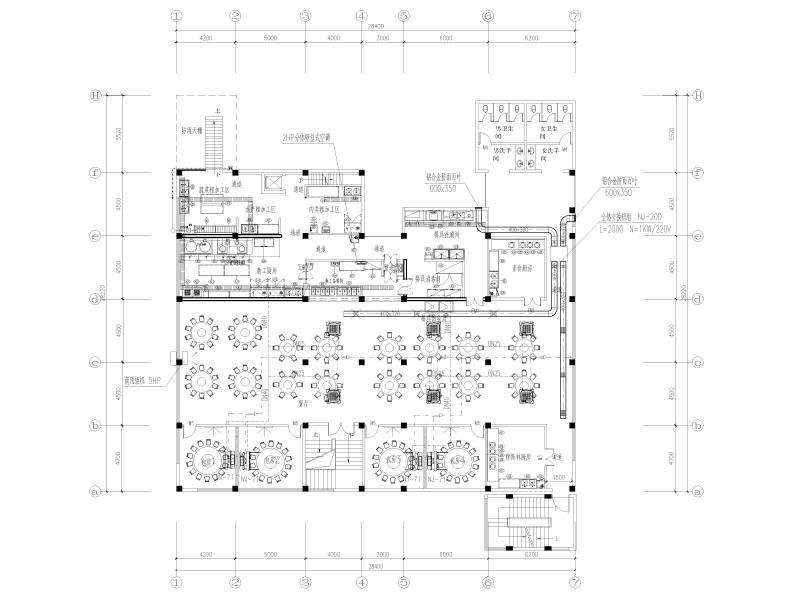

三层食堂空调平面图

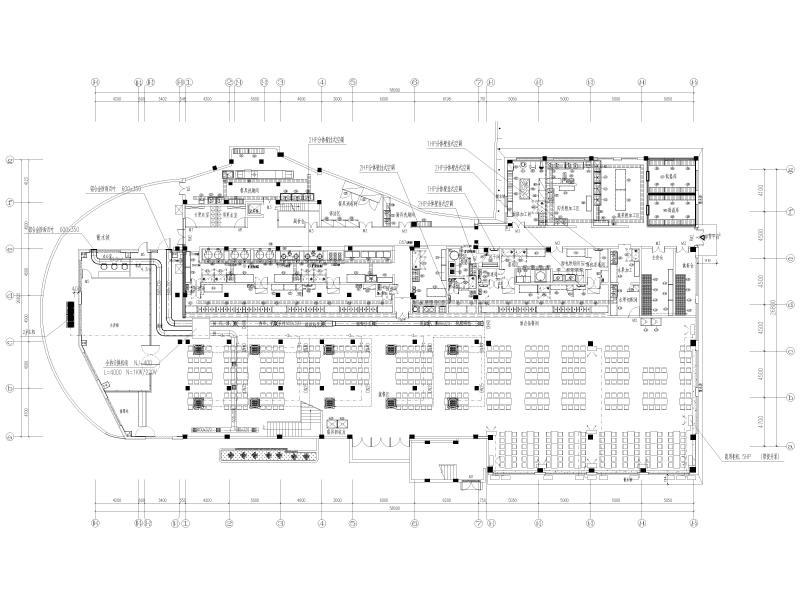

首层食堂空调平面图

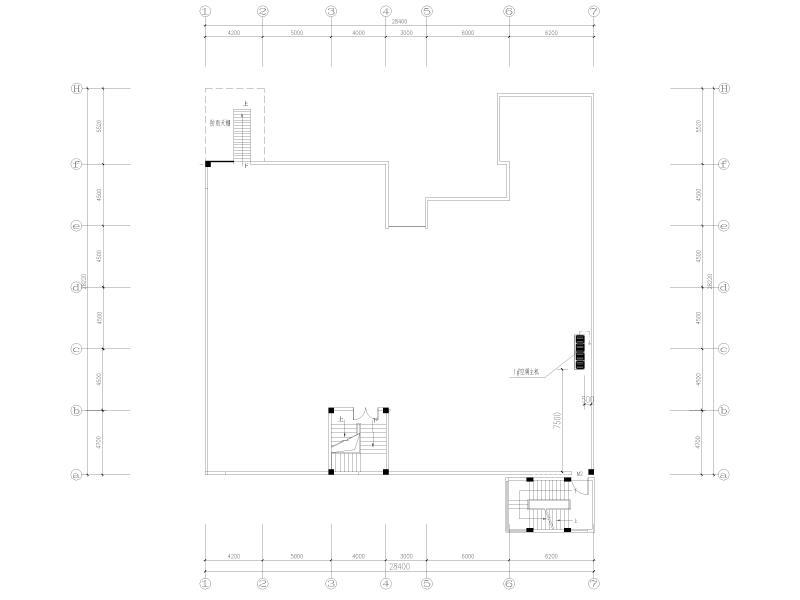

天面食堂空调平面图

以上是部分截图，请下载附件后查看完整高清内容
