住宅人防工程给排水施工图纸cad平面图

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：单层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：7015.82平方米
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
地下室用途：人防
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统
消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
供水方式：市政供水
排水技术：重力排水
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：10
项目所在地：江苏

设计总说明：1、项目概要：该项目为 江苏省住宅人防工程给排水施工图 2021 ；该项目设计区域建筑设计面积：7015.82平方米，人防防护面积：5105.99平方米，掩蔽面积：3000平方米，掩蔽人数：3000人，使用面积：4400平方米。该项目人防部分为附建式甲类人防工程，抗力级别为常6级；防化级别丙级。建筑耐火等级为一级；抗震设防烈度7度。

2、设计内容：人防地下室自动喷水灭火系统、室内消火栓系统及平、战时室内给水排水设计。

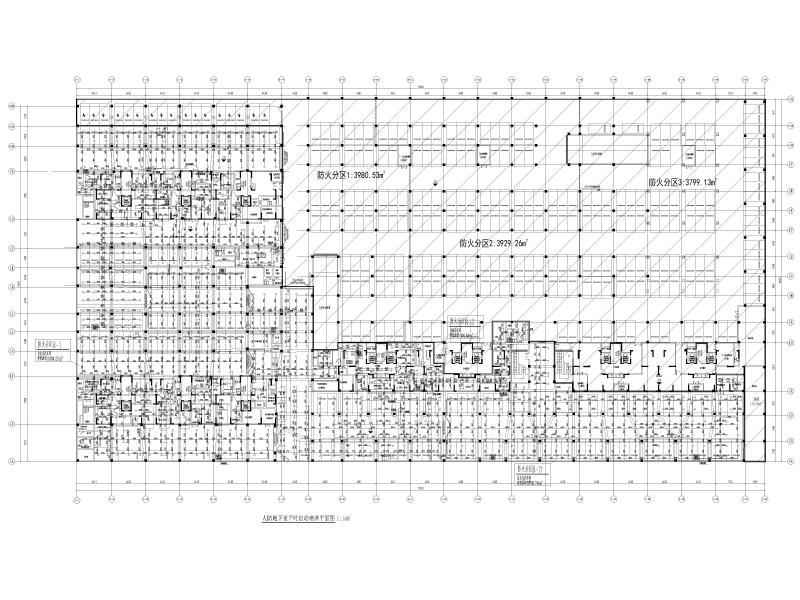

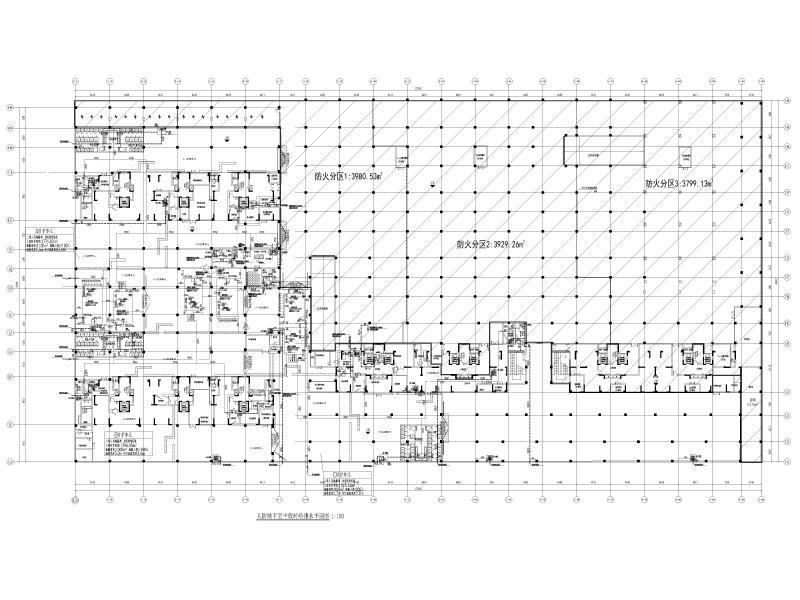

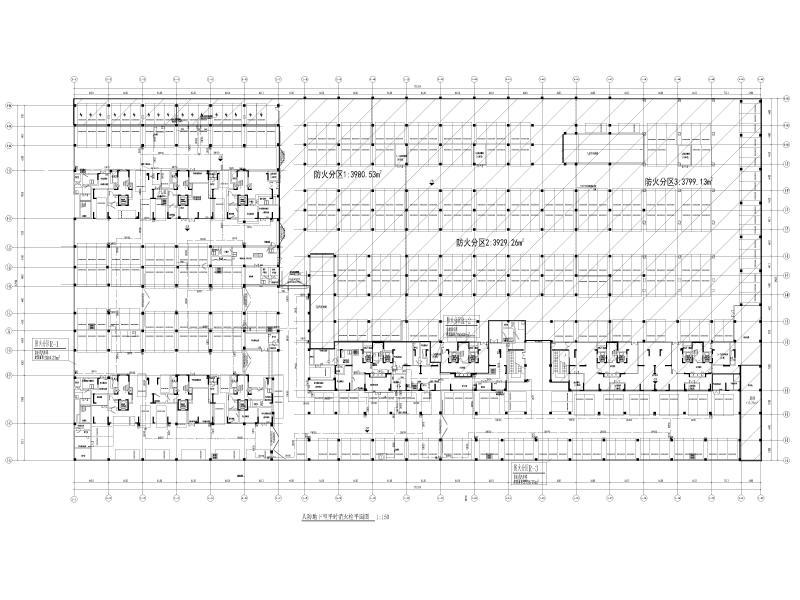

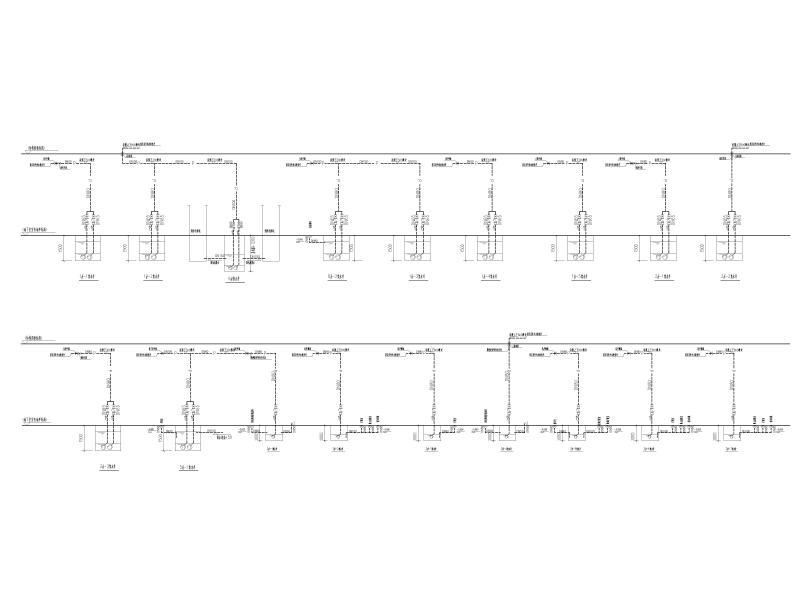

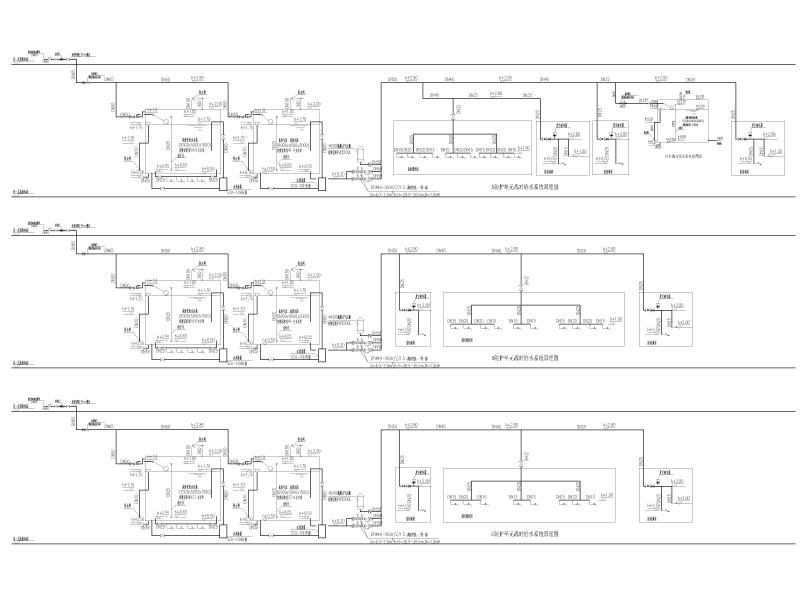

部分图纸展示：






以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
