口腔医院室内装修改造给排水施工图纸cad平面图

设计总说明：1、项目概要：该项目为 贵州省口腔医院室内装修改造 给排水施工图 ；该建筑为已有建筑，其使用功能为商业性质，建筑层数为6层，本次室内装修改造设计区域为第6层局部区域且作为医疗性质使用，主要结构类型：框剪结构。

原建筑层数和建筑高度：原建筑为地上6层，地下1层，建筑高度41.5m，原建筑总建筑设计面积：197173.87平方米，防火设计：建筑分类一类，耐火一级，地下室耐火等级为一级。

室内装修改造此次室内装修改造范围为该建筑第6层部分区域；此次室内装修改造建筑面积；12280平方米(包含连廊、第5层电梯厅、屋顶机房)此次室内装修改造区域层高：6m；原建筑为商业建筑，因改造后使用功能改变，为满足消防及相关规范要求，需对防火分区、防烟分区等各项防火措施重新规划；装修设计合理使用年限：15年。

2、设计范围：建筑已按原土建施工图施工完成，本此设计范围为按新的装修需求，调整室内消火栓系统、喷淋系统的末端（喷头、消火栓）和给排水管网。

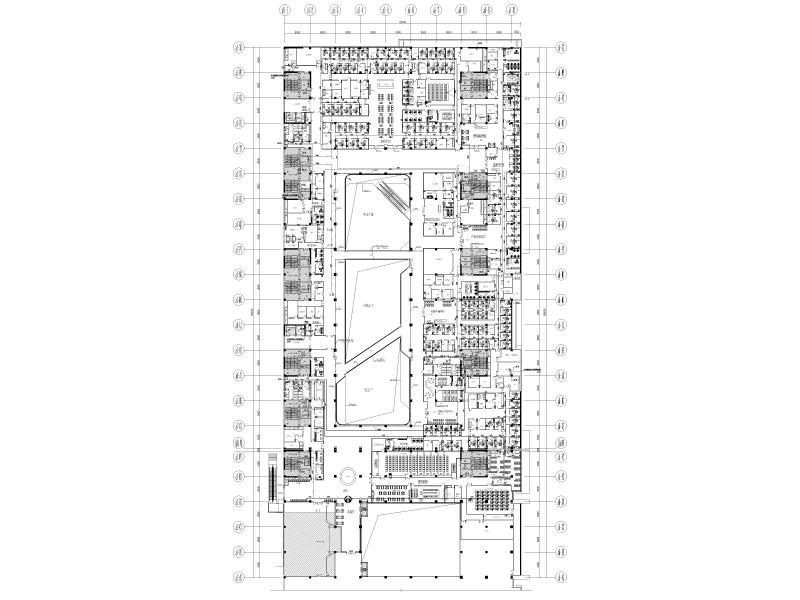

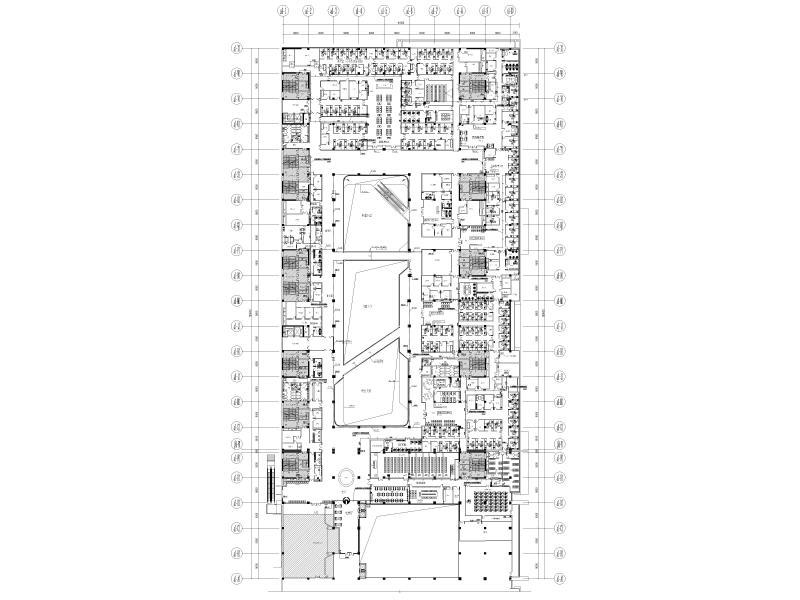

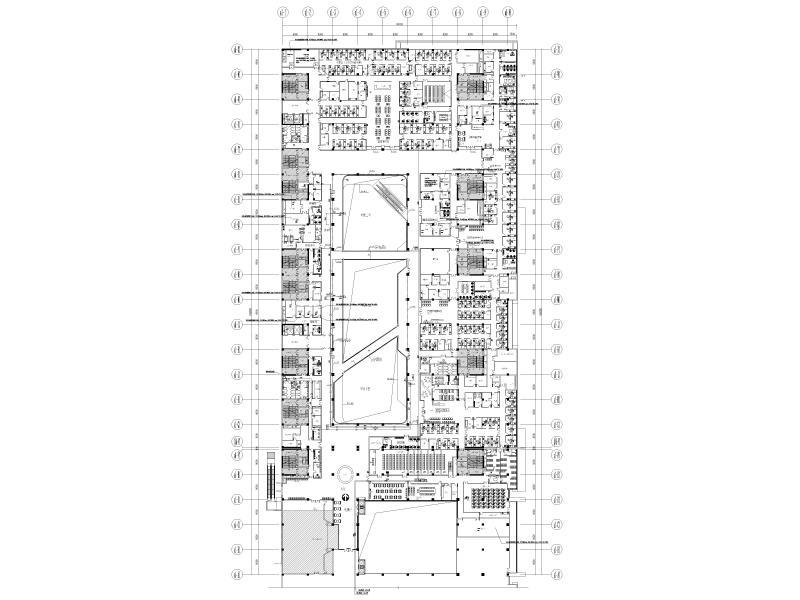

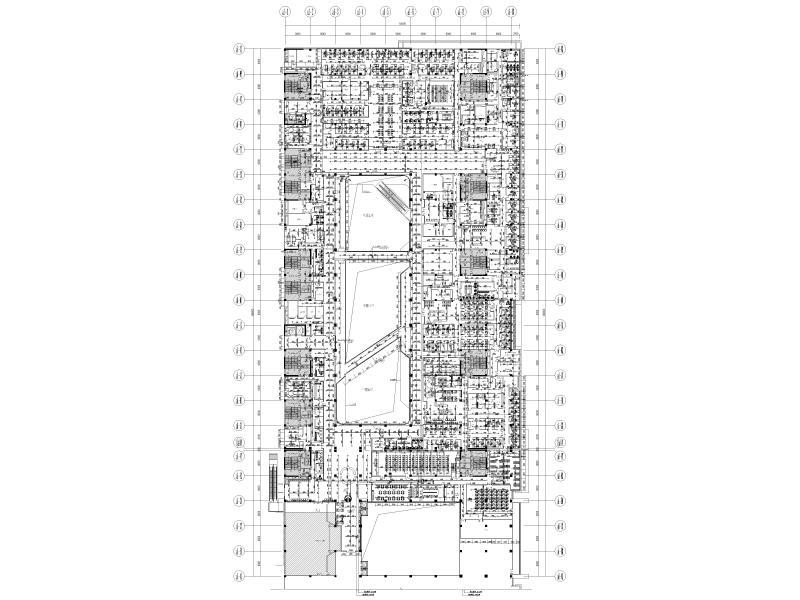

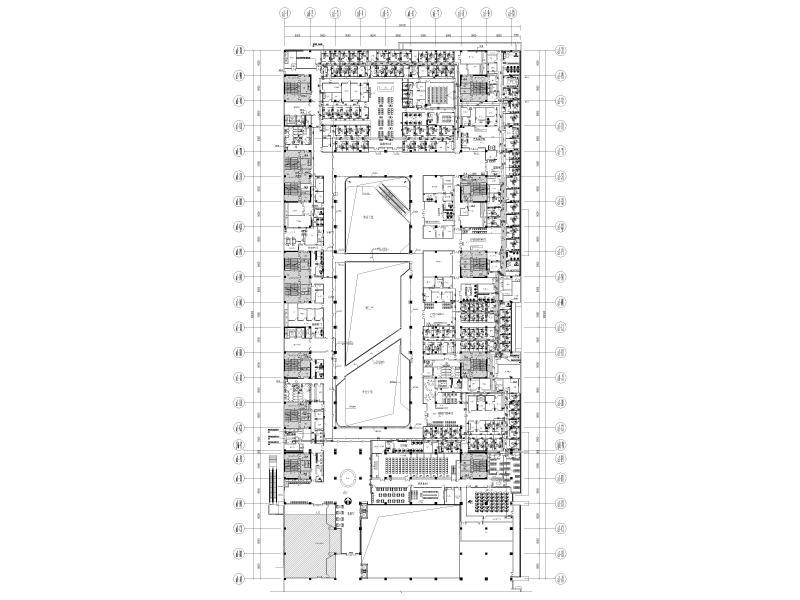

部分图纸展示：
