3层框架结构公租房配套幼儿园建筑施工图纸cad平面图及剖面图,立面图
-
建筑类别：幼儿园
-
幼儿园规模：大型（10-12班以上）
-
建筑高度类型：多层建筑
-
外立面材料：涂料
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
图纸设计深度：施工图
-
项目所在地：重庆
-
图纸设计格式：CAD2000
-
设计年代：近代
该附件为三层框架结构公租房配套幼儿园
建筑施工图
，DWG 格式。
使用功能及组成：由幼儿活动室兼卧室、厨房、办公室等功能房等组成。
建筑设计面积：2833.96平方米；建筑基底面积：992.08平方米；幼儿园班数：大型12班幼儿园。
以下是部分图纸展示：
三层框架结构公租房配套幼儿园
建筑施工图

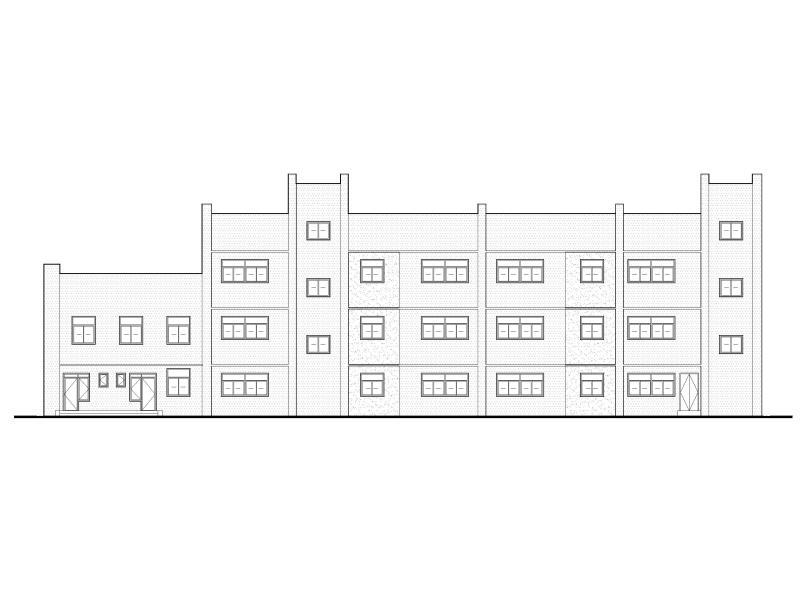

立面图1
三层框架结构公租房配套幼儿园
建筑施工图

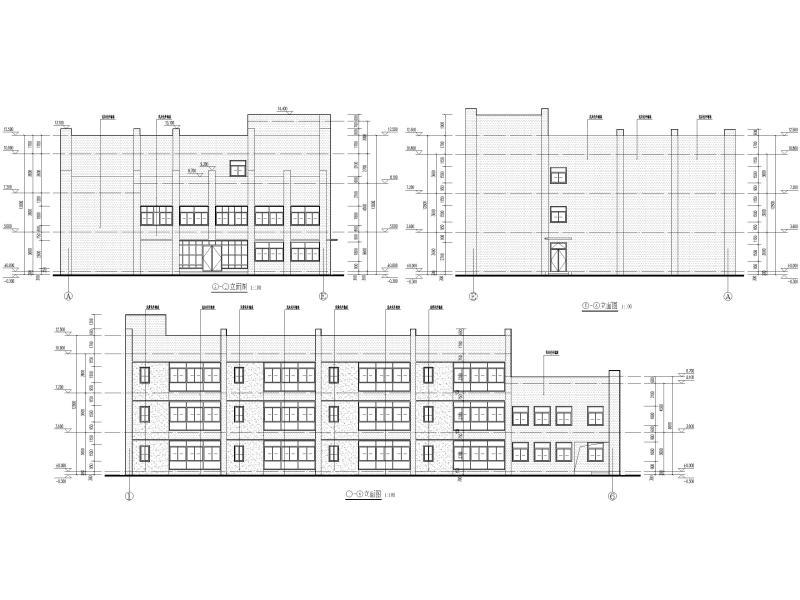

立面图2

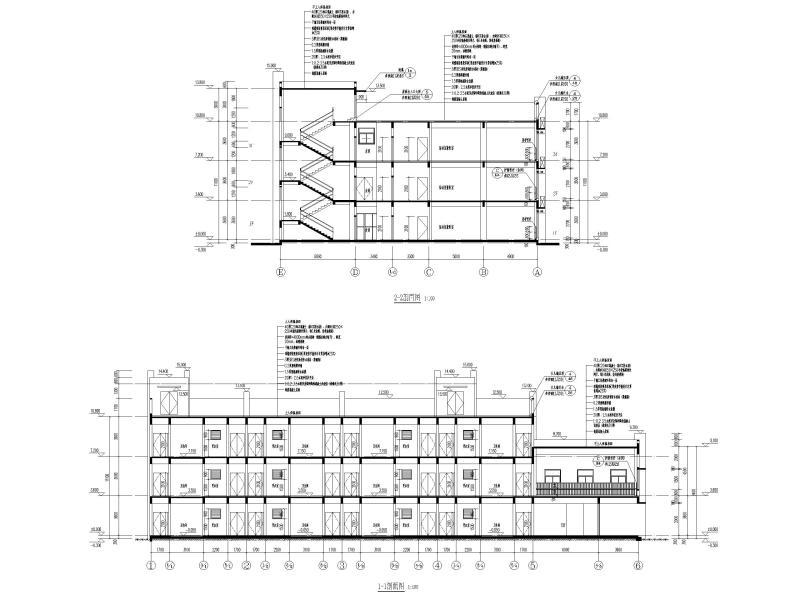

三层框架结构公租房配套幼儿园建筑施工图 剖面图

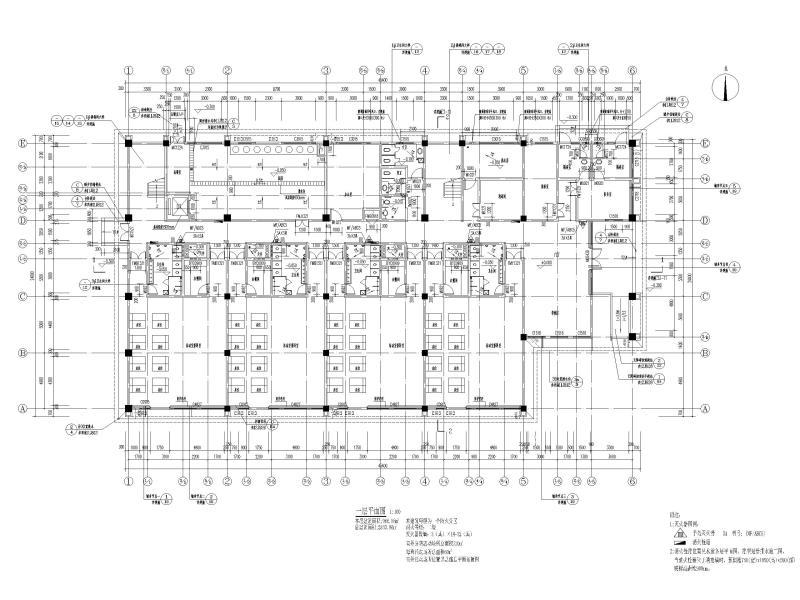

三层框架结构公租房配套幼儿园建筑施工图 一层平面图

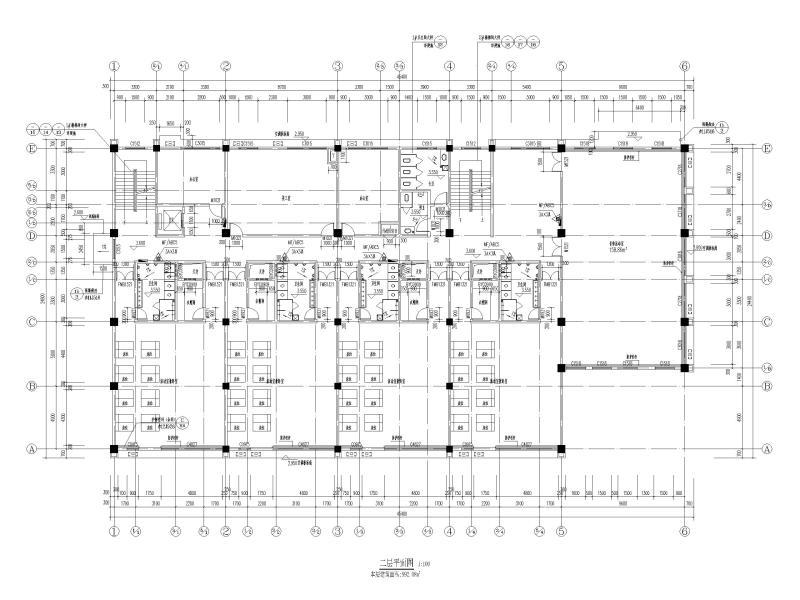

三层框架结构公租房配套幼儿园建筑施工图 二层平面图
三层框架结构公租房配套幼儿园建筑施工图 楼梯间放大平面图
三层框架结构公租房配套幼儿园建筑施工图 保温部位示意图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
三层框架结构公租房配套幼儿园建筑施工图 立面图1 -
三层框架结构公租房配套幼儿园建筑施工图 立面图2 -
三层框架结构公租房配套幼儿园建筑施工图 剖面图 -
三层框架结构公租房配套幼儿园建筑施工图 一层平面图 -
三层框架结构公租房配套幼儿园建筑施工图 二层平面图 -
三层框架结构公租房配套幼儿园建筑施工图 楼梯间放大平面图 -
三层框架结构公租房配套幼儿园建筑施工图 保温部位示意图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：4.71 MB
- 收藏次数：0
-
文件名称：
附件-996857795867569555.dwg
