27层1#住宅电施cad平面图

项目概要：本项目为 贵州省安置房1#楼 电气施工图 2019 ，该项目为一类高层居住建筑，地上27层，建筑高度78.3m；结构类型:剪力墙，基础型式:桩基础，耐火等级:一级，使用年限:50年，抗震设防烈度为:六度。

设计范围：该项目设计包括红线内的以下电气系统:供配电系统，照明系统，防雷、接地系统，火灾自动报警系统消防应急照明和疏散指示系统、电气火灾监控系统、消防设备电源监控系统、防火门监控系统。

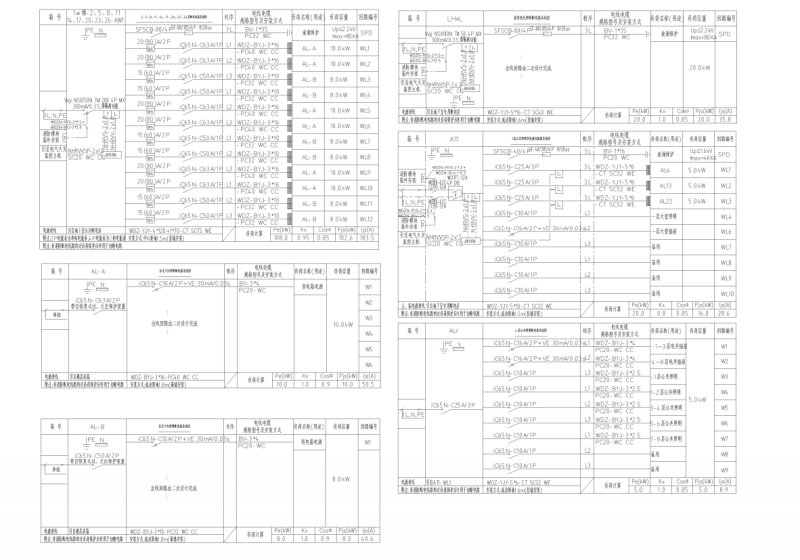

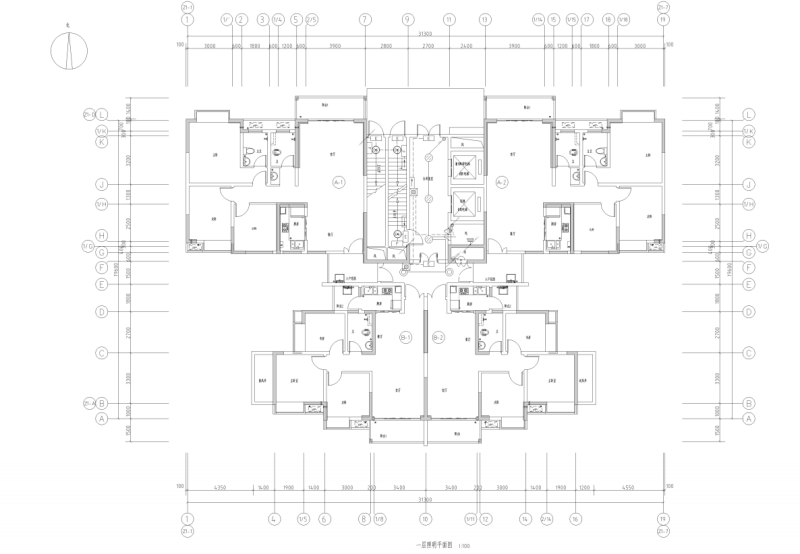

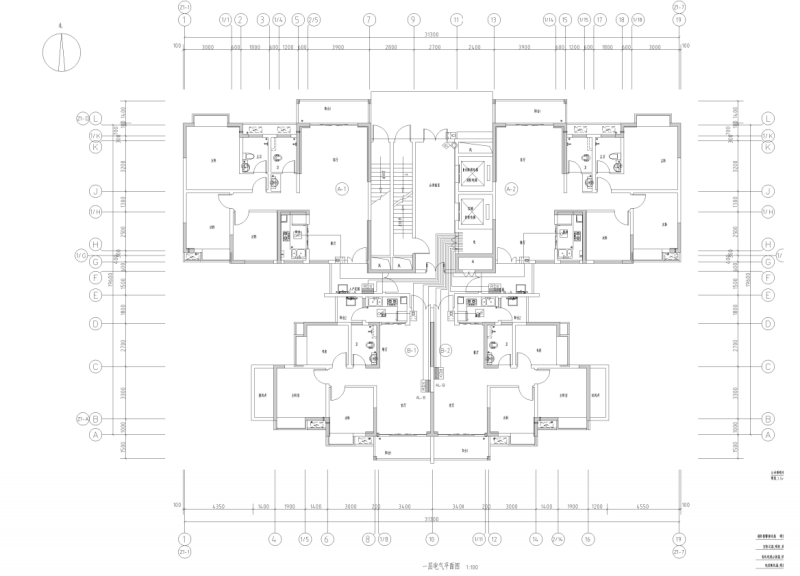

部分图纸展示：
