5层综合楼-电施cad平面图
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑设计结构形式：其他结构
-
建筑设计面积：238000平方米
-
建筑地上层数：5层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
负荷等级：二级,三级
-
火灾保护分级：一级
-
接地方式：TN-S
-
项目所在地：贵州
-
强电设计：低压配电,电气照明,建筑物防雷,接地安全
该附件为贵州5层框架综合楼
电气施工图
一、建筑概况:
1.1该项目为贵阳市示范性学校(乌当校区)建设项目建筑勘察设计,工程地址位于位于贵阳市乌当区。建设用电面积约为238000m2,总建筑面积约为161
850m2,其中地上部分面积约为146850m2,地下部分建筑面积约为15000m2;停车位数量约为400辆,属于I类汽车库。
1.2本子项为综合楼,为框架结构的多层公共建筑,建筑面积约4855m2 ,建筑层数为5F,建筑高度为12.3米,耐火等级为一级,6度设防,7度构造。
二、设计范围:
1.10/0.4KV配电系统;2.照明、应急照明系统;3.火灾自动报警系统;4.空调配电系统;5.防雷接地系统;
智能化设计及智慧校园详智能化专项设计图纸,不在该资料范围。
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-

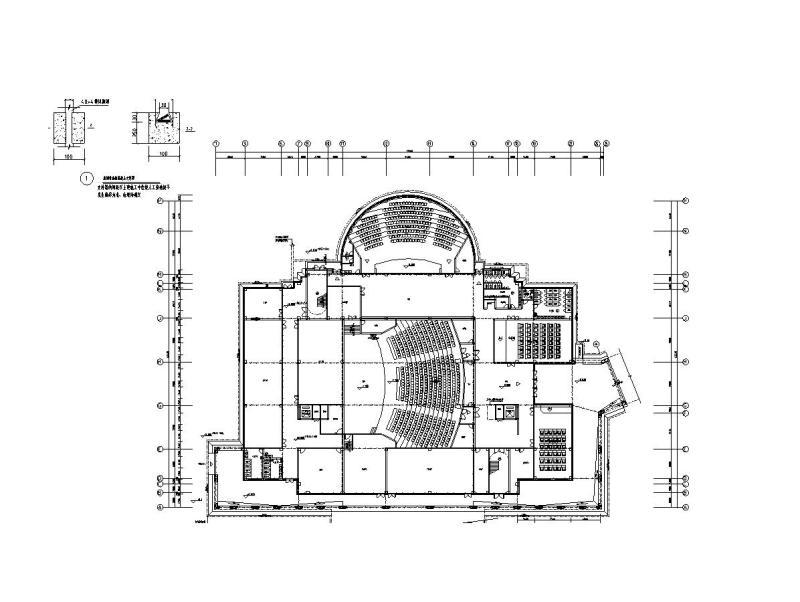

基础接地平面图 -

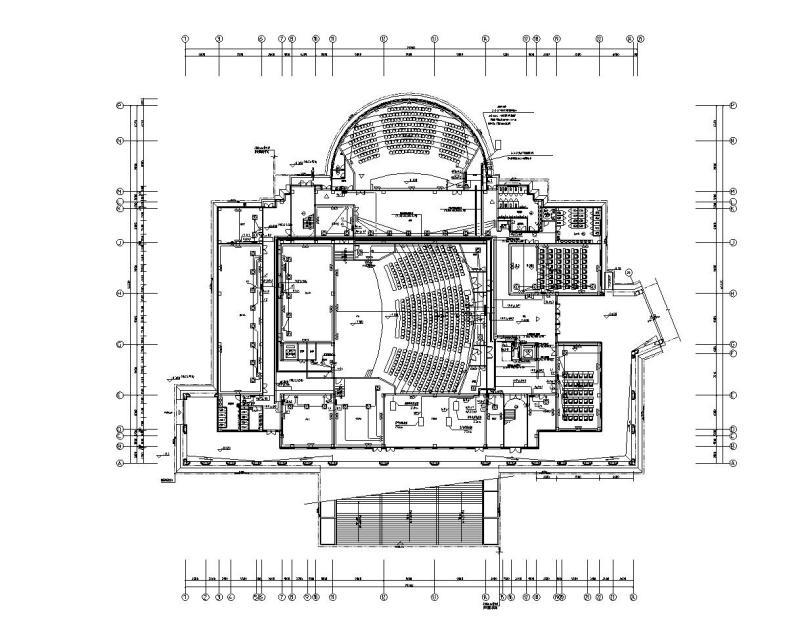

一层配电平面图 -

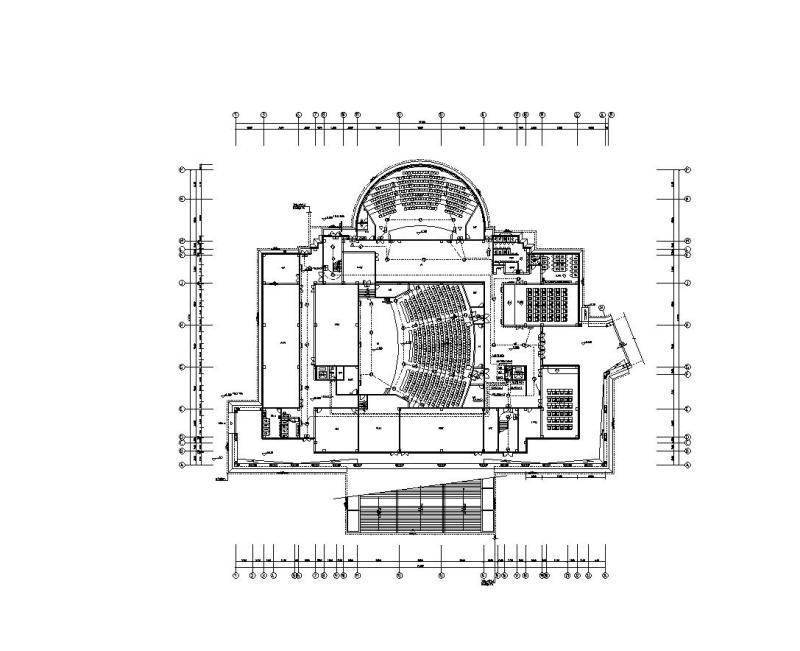

一层应急照明平面图 -

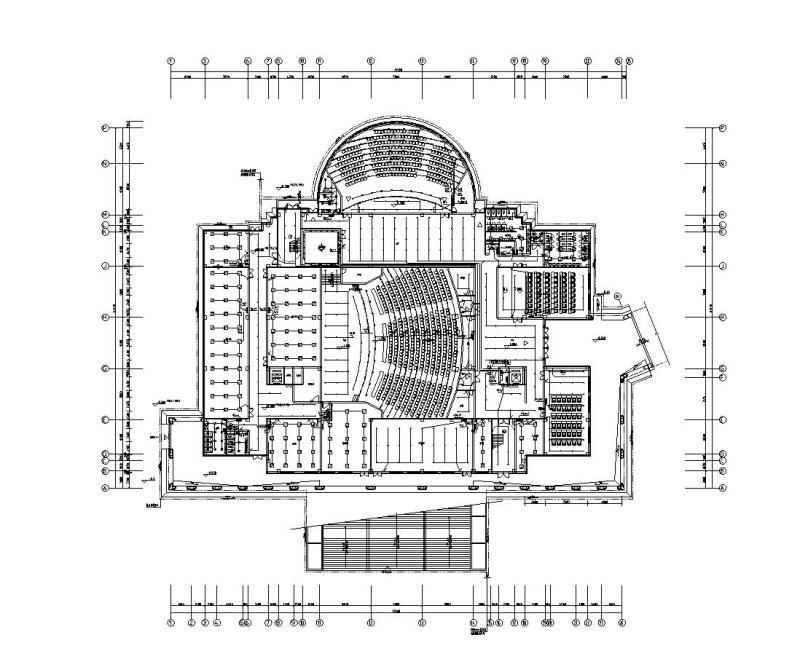

一层照明平面图 -
火警系统图 -
配电箱系统图一 -

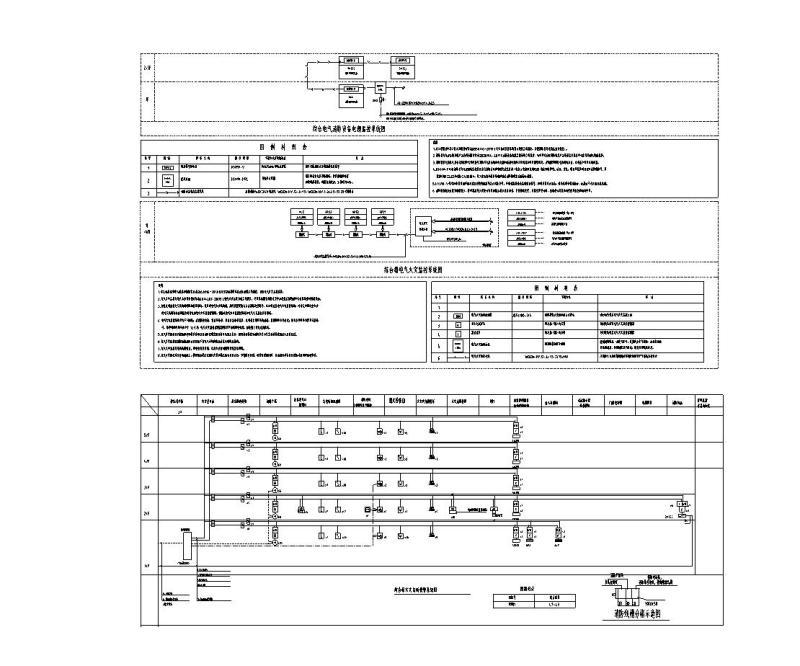

综合楼火灾自动报警系统图
