4层小学教学楼采暖系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计内容:通风,采暖
  • 冷热源:市政热网
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:同程式
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

  • 暖通设计施工说明

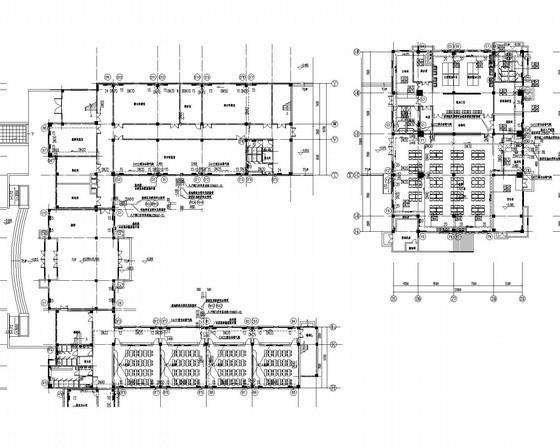

  • 一层采暖系统平面图
  • 二层采暖系统平面图
  • 三层采暖系统平面图
  • 四层采暖系统平面图
  • 采暖系统图(一)
  • 采暖系统图(二)
  • 采暖系统图(三)
  • 采暖系统图(四)
  • 采暖系统图(五)
  • 一层通风系统平面图
  • 二层通风系统平面图
  • 三层通风系统平面图
  • 四层通风系统平面图

附件详情

一、项目概要:
建筑地上4层,建筑面积8796.3m^U2^U,建筑高度15.9m...
二、热源:
采暖热源由换热站供给,热媒为热水,供回水设计温度为 75/50℃...
三、采暖系统:
采暖采用垂直单管上供中回同程式机械循环系统。设计采暖运行方式为连续供暖方式...
四、通风排烟系统:
公共卫生间均采用机械排风,换气次数为10次/小时;消防泵房采用机械排风、自然补风方式,换气次数为4次/小时...

图纸共15张。

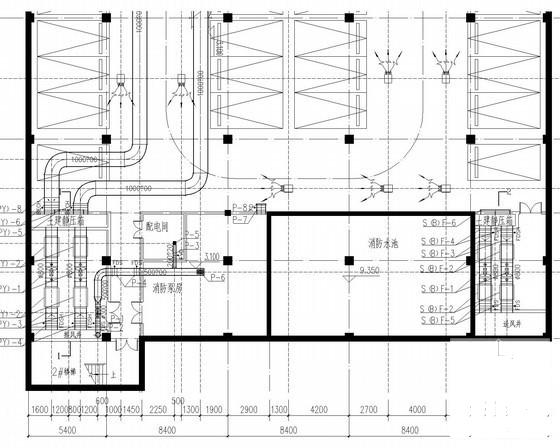

车库通风及防排烟系统平面图

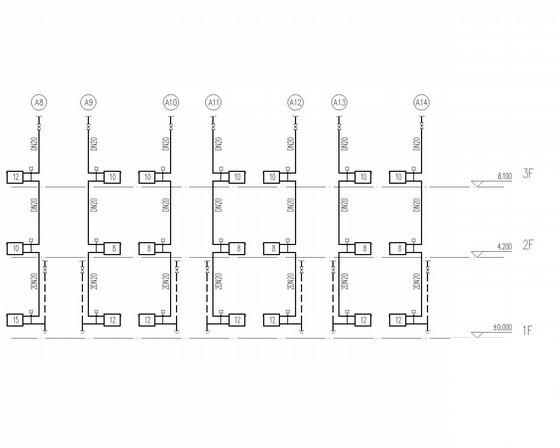

采暖系统图

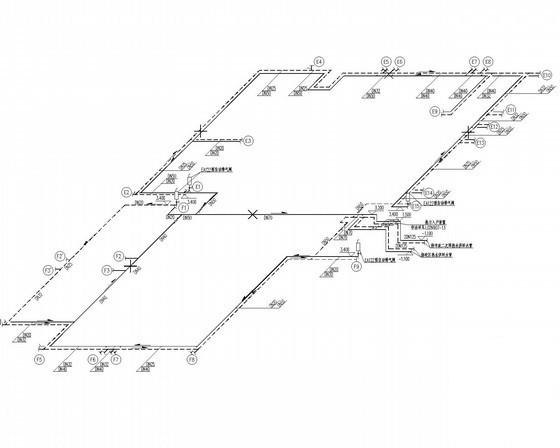

平面采暖系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 小学教学楼设计图纸 - 1
    小学教学楼设计图纸 - 1
  • 小学教学楼设计图纸 - 2
    小学教学楼设计图纸 - 2
  • 小学教学楼设计图纸 - 3
    小学教学楼设计图纸 - 3
  • 小学教学楼设计图纸 - 4
    小学教学楼设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
