S6抗渗电厂钢结构电梯井建筑结构施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 参考图纸:8张
  • 设计年代:近代

附件详情

某S6抗渗电厂钢结构电梯井建筑结构图
该资料为:某S6抗渗电厂钢结构电梯井建筑结构图
基坑混凝土强度等级C25,垫层混凝土强度等级C15。
基坑混凝土抗渗等级S6。
施工时先浇注底板,待安装完柱脚后再浇侧壁混凝土。基坑配筋与埋件及柱脚相碰时,将钢筋焊接。
基坑地面应随打随抹平整。
基坑底部支墩需待电梯安装完毕后再进行施工。
混凝土保护层厚为30mm。
地脚螺栓材质为Q235B。
ZD-1为电梯缓冲器支墩,电梯安装后,与厂家配合浇筑C30混凝土。
该资料包含:
首页图、平、立面图、钢架布置图、井架水平支撑施工图、基坑及柱脚详图、 节点详图 (一)、 节点详图 (二)、各层施工图共8张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

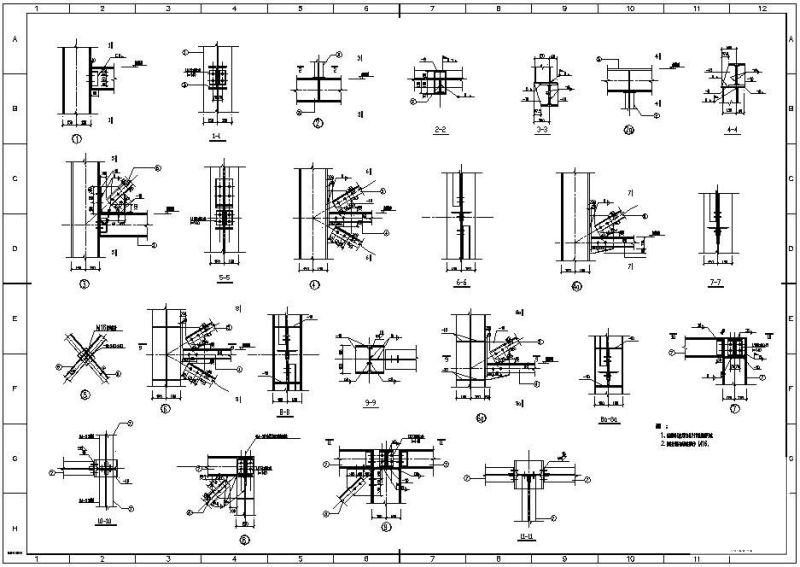

  • 电梯钢结构施工图纸 - 1
    电梯钢结构施工图纸 - 1
  • 电梯钢结构施工图纸 - 2
    电梯钢结构施工图纸 - 2
  • 电梯钢结构施工图纸 - 3
    电梯钢结构施工图纸 - 3
  • 电梯钢结构施工图纸 - 4
    电梯钢结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
