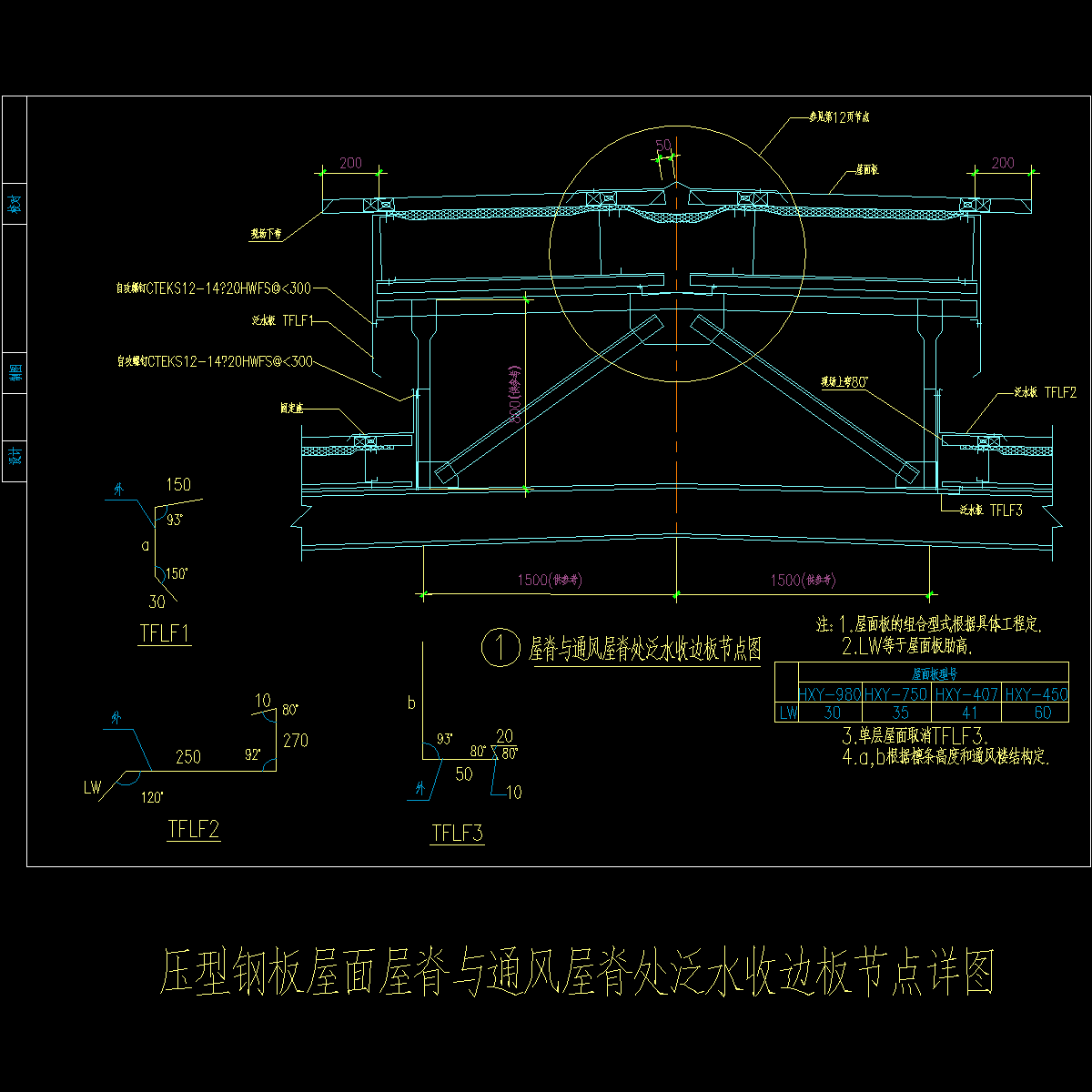

压型钢板屋面屋脊与通风屋脊处泛水收边板节点详图纸cad

附件详情

1.轻型金属压型钢板（以下简称压型钢板）是采用彩色涂层钢板，经自动成型生产线辊轧而成的屋面和墙面材料 2.本图集适用于各种压型钢板，但对不同的压型钢板组合，应选用不同的固定螺钉及泛水收边板。 3.本图集所注尺寸均以毫米（mm）为单位。 …… 四、一般规则
1.屋面坡度：一般要求屋面坡度不小于5%，有特殊要求的小坡度屋面，最小坡度不得小于3%.
2.压型钢板的长度一般按建筑要求供货，最大长度一般不超过15m,必要时现场制作。
3.压型钢板和檩条的固定采用自攻螺钉或固定座固定。
4.屋面压型钢板顺坡方向的搭接，上下两块压型钢板均应伸至檩条上，其搭接长度外层板不小于200mm,内层板不小于80mm.
5.屋面压型钢板侧向搭接应与风向一致。
……
压型钢板屋面节点做法详图,CAD格式，可供参考。
