脚手架基础、作业层防护栏杆与挡脚板构造详图纸cad

附件详情

1、脚手架地基与基础的施工,必须根据 脚手架 搭设高度,搭设场地地质情况与现行国家标准 《地基与基础工程施工及验收规范》(GBJ202)的有关规定进行。 2、脚手架施工前,基础必须验收合格,并按 施工组织设计 要求放线定位。 3、作业层栏杆和挡脚板均应搭设在外立杆内侧,上栏杆上皮高1.2m,挡脚板高度不应小于 180mm,中栏杆居中。
4、底座、垫板均应准确放在定位线上,垫板长度不少于2跨,厚度不小于50mm的木垫板,
也可采用槽钢。
5、一字型、开口型双排脚手架的两端必须设置横向斜撑,中间宜每隔6跨设置一道。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

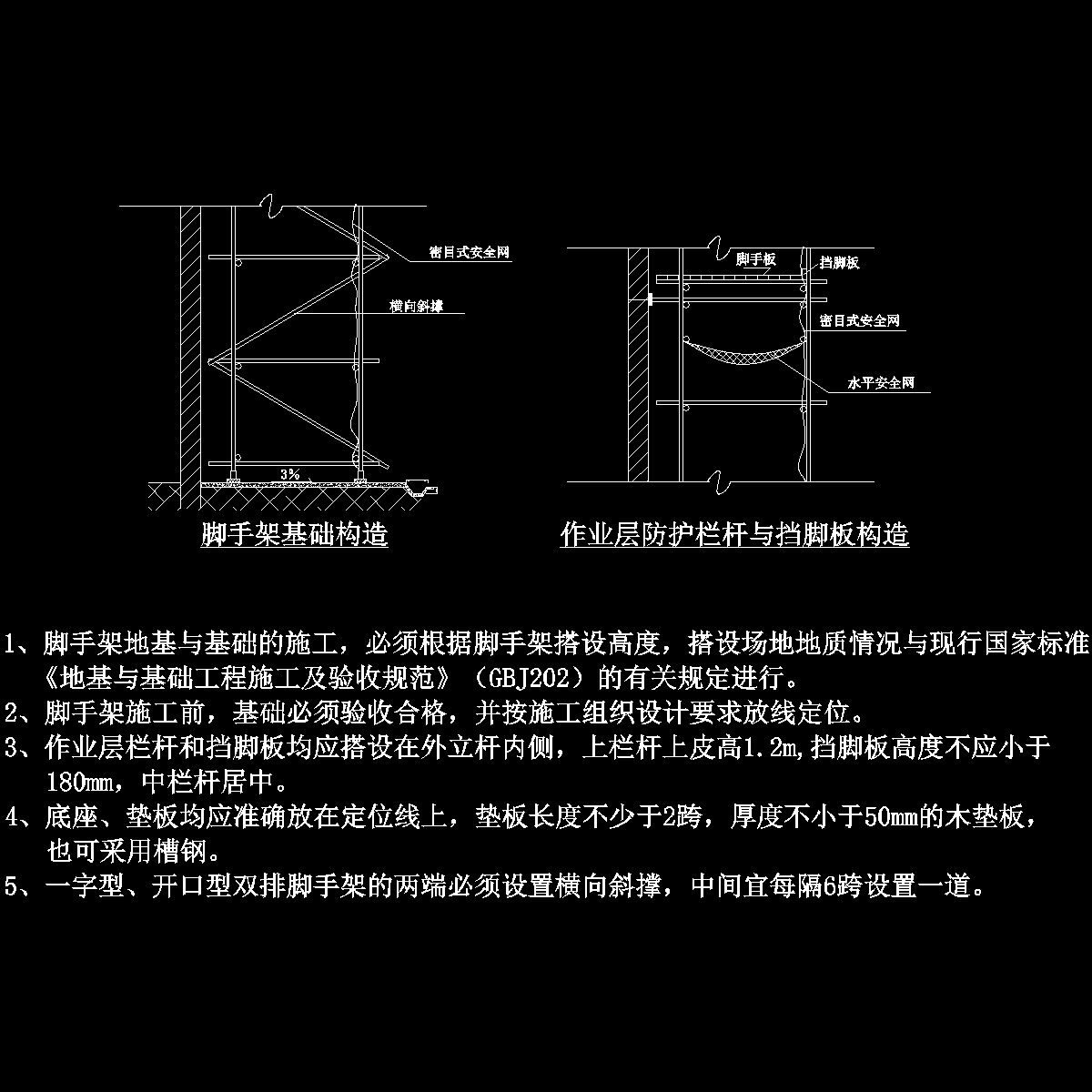

  • 脚手架基础、作业层防护栏杆与挡脚板构造详图纸cad - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
