4层框架结构厂房结构施工大样图cad
-
建筑类别：工业建筑
-
厂房建筑高度类型：多层厂房
-
建筑地上层数：4层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
结构最大跨度：18m
-
抗震设防烈度：6度抗震
-
风压：0.4kN/平方米
-
参考图纸：13张
-
设计年代：近代
该附件为：框架结构厂房
结构施工图
2021 13P，格式为CAD版本。
一、简介：
该项目位于重庆，框架结构厂房，机械旋挖灌注桩基础，建筑的长为70.0m，宽为32.0m，地下1层，地上4层，地下高5.5m，地上高度为19.2m,主要结构跨度为11.0~18.0m。
二、目录
结构设计总说明、柱平面布置及配筋图、平面布置及板配筋图、梁配筋图、楼梯大样图
三、相关图片：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

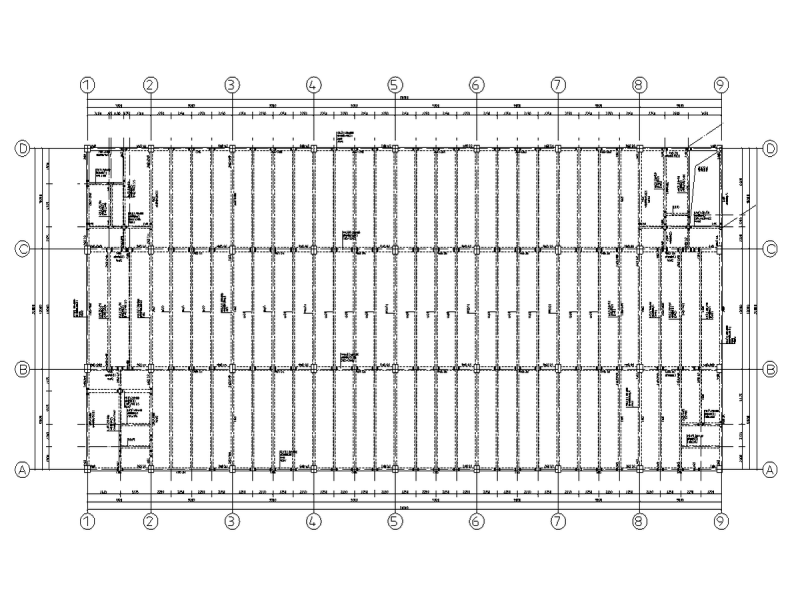

19.200m层梁配筋图 -

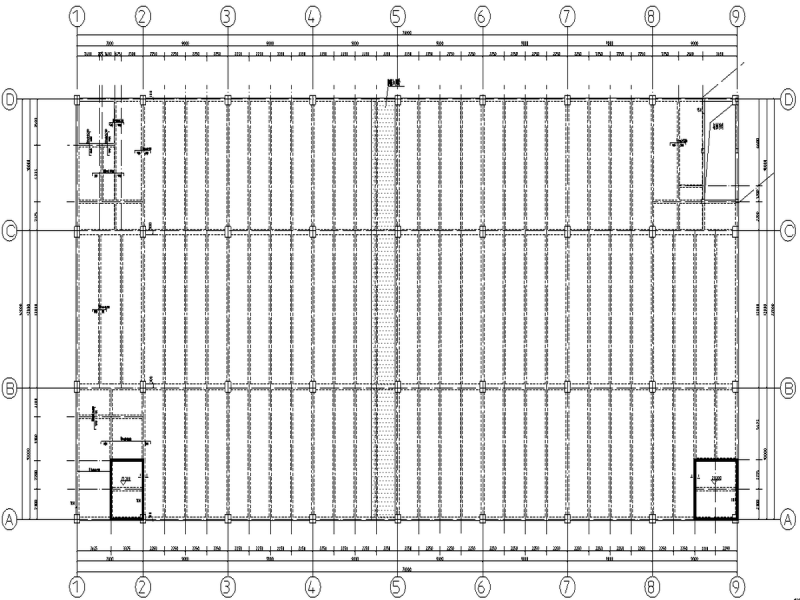

19.200m层平面布置及板配筋图 -

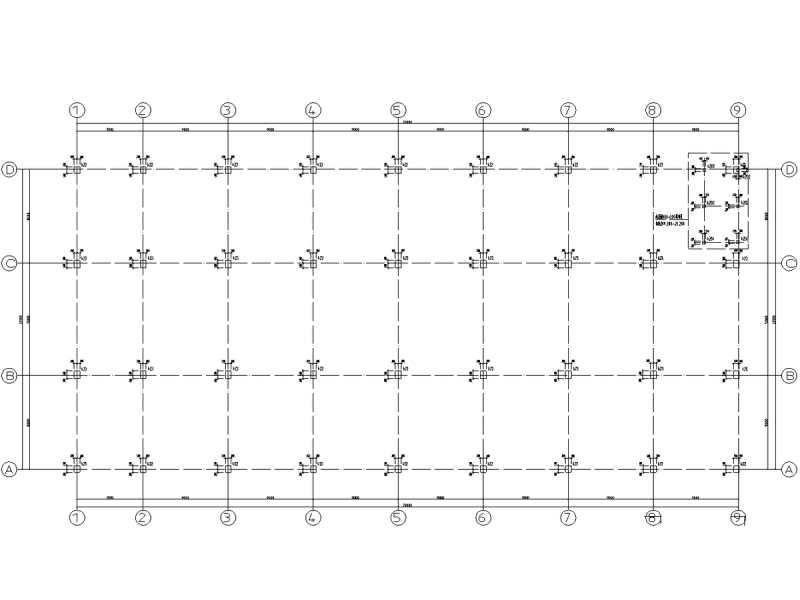

4.800~19.200m柱平面布置及配筋图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：11.79 MB
- 收藏次数：0
-
文件名称：
附件-996858677057875609.zip
