8层医院住院门诊综合大楼空调系统设计施工图纸
- 设计详细说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计面积：8544平方米
- 建筑地上层数：8层
- 图纸设计深度：施工图
- 参考图纸：23张
- 设计年代：近代
- 设计内容：空调,通风,防排烟,冷热源
- 冷热源：水地源热泵
- 空调系统：空气-水系统
- 水系统：双管制,同程式
- 送风方式：散流器送风
附件详情
- 空调设计施工说明
- 工艺流程图

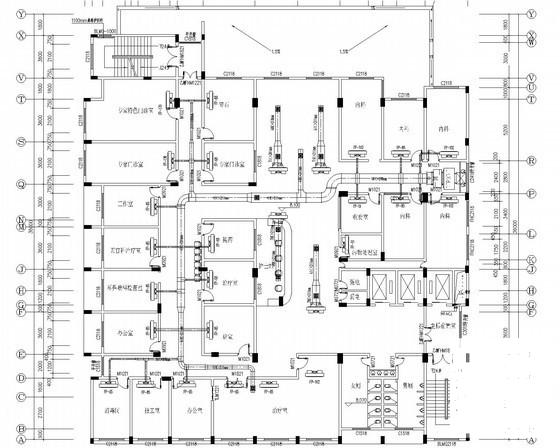

- 二层空调风管道 平面布置图
- 一层空调水管道平面布置图
- 机房设备平面布置图
- 机房设备基础平面图
- 一至三层空调水系统布置图
- 四层、八层空调水系统布置图
- 四至八层空调水系统布置图
附件详情
一、项目概要：
该项目是医院住院门诊综合大楼，共八层。建筑面积约为8544平方米，空调面积约为5017平方米...
二、空调系统：
1.空调系统采用风机盘管和风管。风机盘管均采用卧式暗装,均在室内做吊顶。
2.空调供回水采用二管制，同楼层均采用同程式设计。
3.该项目采用地源热泵中央空调系统提供冷热水...
图纸共23张。

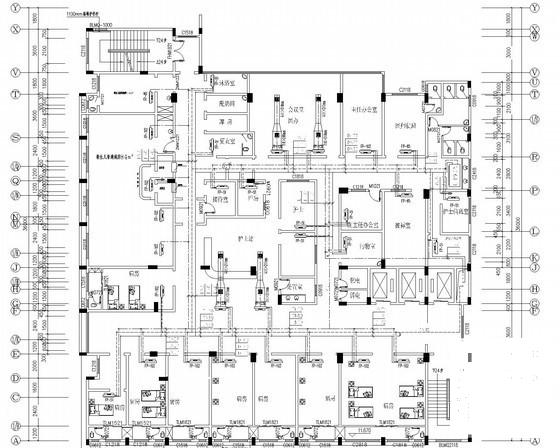

空调风管道平面布置图

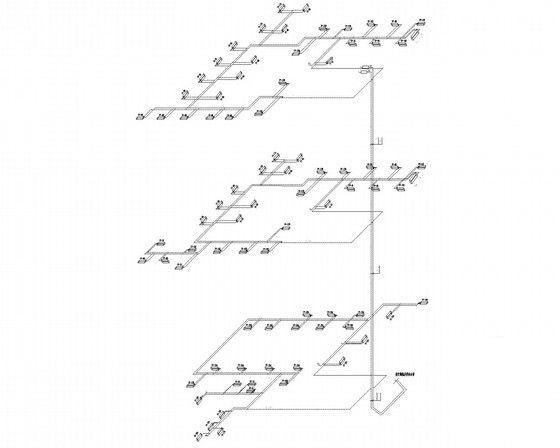

工艺流程图一

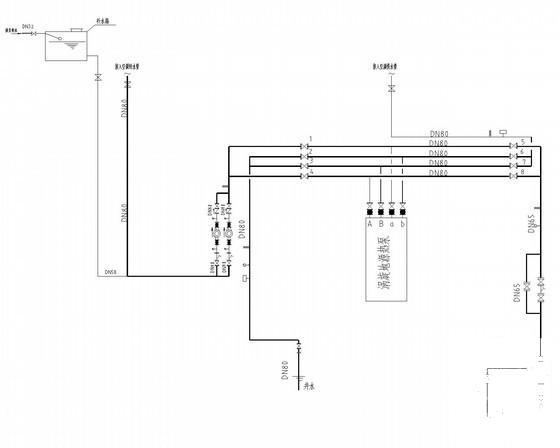

一至三层空调水系统布置图

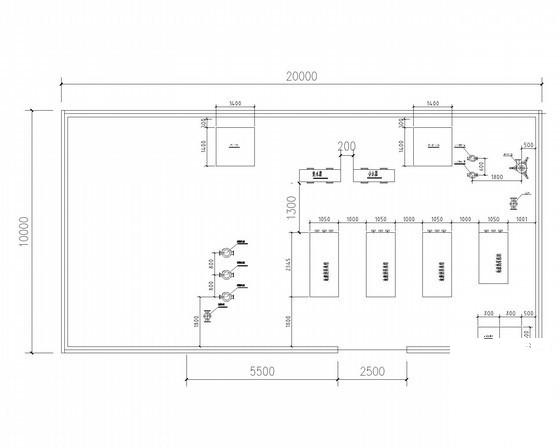

机房设备平面布置图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
