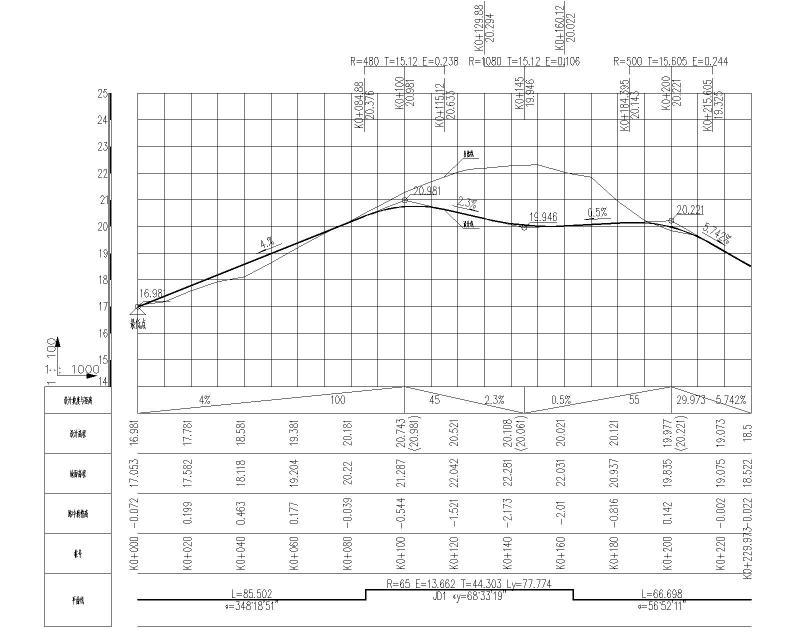

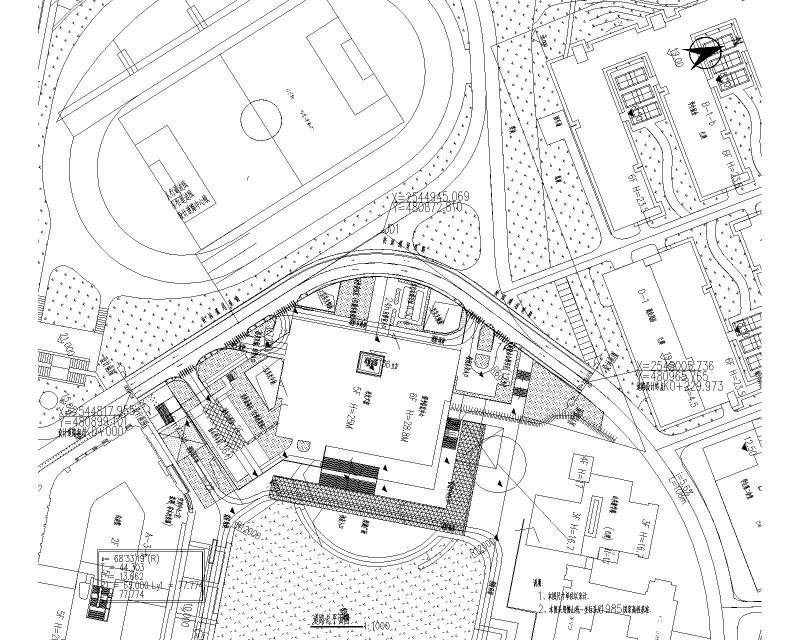

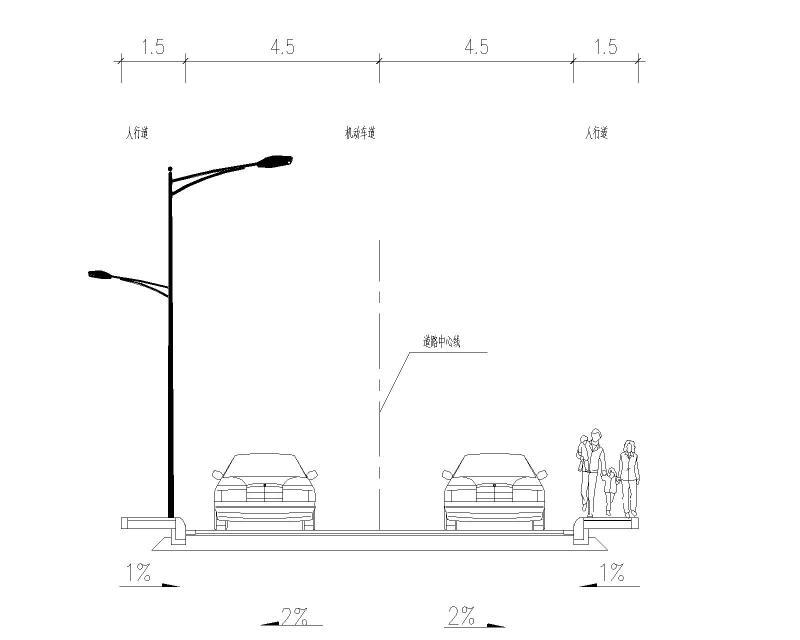

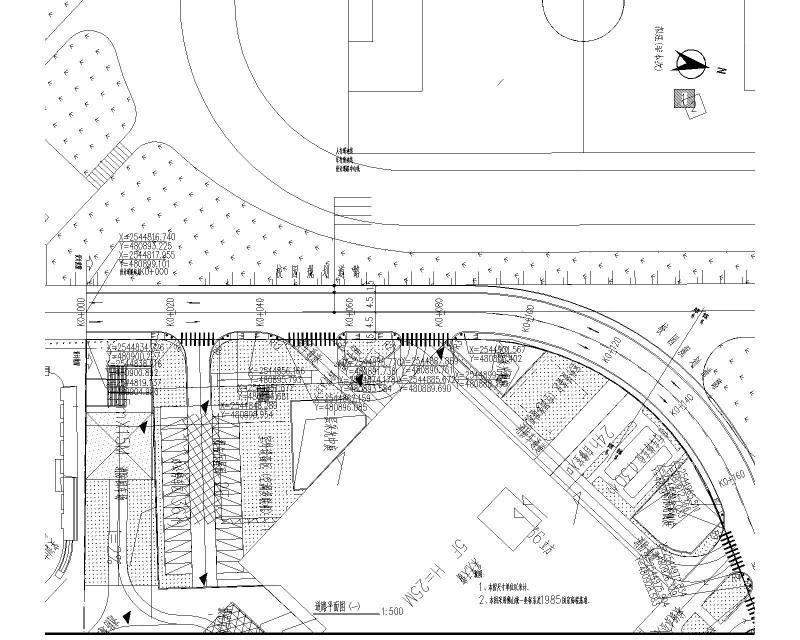

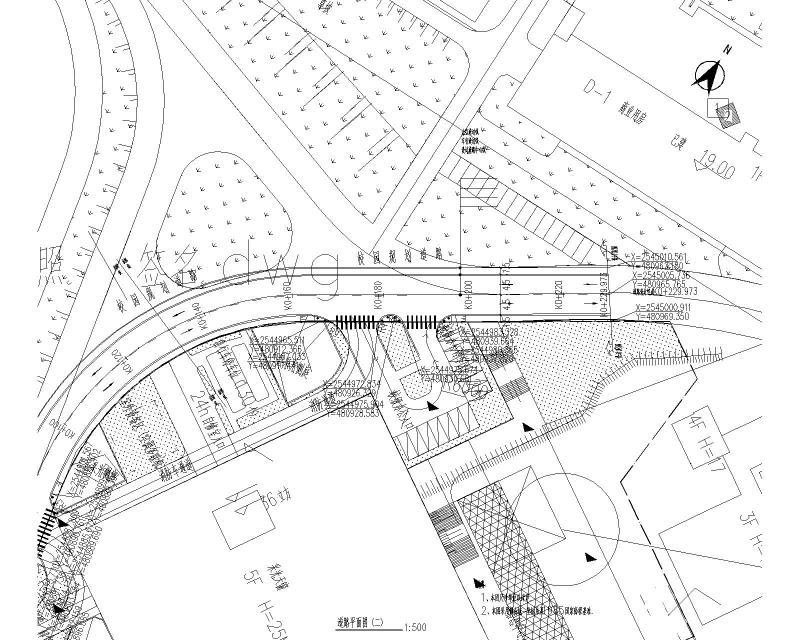

职业技术学院内部道路施工图纸cad平面图

该附件为： 职业技术学院内部道路施工图.dwg ，格式为CAD，包含道路工程及场平工程，同类工程可下载参考。

一、 路面结构设计 ：

水泥稳定级配碎石及水泥稳定石屑采用摊铺机摊铺施工，施工时以7天抗压强度为控制依据，水泥稳定级配碎石的密实度要求大于98%以上，七天抗压强度要求达到R7=3.5MPa;水泥稳定石屑下基层的密实度要求大于97%以上，七天抗压强度要求达到R7=2.5MPa.
材料要求：沥青：上面层选用改性沥青，以增加热稳定性和粘结力；石料：按级配要求及《公路沥青路面施工技术规范》有关规定执行；面层石料磨光值>47；石料与改性沥青的黏附性达不到4级应添加抗剥落剂，抗剥落剂可采用2%矿粉量的325号普通硅酸盐水泥替代。
下封层采用单层石油沥青层铺法表面处治施工，集料规格为S12，用量宜为5～8m3/ /100Om2/，石油沥青用量宜为1.2kg/m2/ 。
人行道地砖采用300X150X50红色荔枝面仿花岗岩透水性材质，表面应光洁、色泽均匀、纹理清晰和棱角整齐；盲道砖采用300X300X50mm浅黄色仿花岗岩。仿花岗岩材质地砖抗压强度应不小于Cc40，抗折强度不小于Cf4.0，防滑等级为R3，相应防滑性能指标BPN不小于65，吸水率小于8%。
表面层抗滑技术指标SFC60≥54，构造深度TD≥0.55mm。
路表验收弯沉值 LA= 28.3 (0.01mm)，路基顶面验收弯沉值 LG= 498 (0.01mm)
