内蒙门诊楼地暖平面施工图纸（内含计算书）

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：医疗
  • 建筑高度类型：多层建筑
  • 图纸设计深度：施工图
  • 设计年代：近代
  • 设计内容：采暖
  • 空调系统：全水系统
  • 水系统：双管制
  • 项目所在地：内蒙古
一.设计概况：
该项目为达茂旗蒙医医院，分为门诊楼、医技病房楼、洗消中心和传统疗法楼组成。
门诊楼面积约4171平方米，高度约为16.8米，地上四层。
医技病房楼面积约6648平方米，高度约为22.29米，地上五层。
洗消中心面积约1268平方米，高度约为8.4米，地上二层。
传统疗法面积约1162平方米，高度约为8.4米，地上二层。
二、设计内容：
该资料为大楼采暖，通风设计。
三.设计依据：
1.民用建筑供暖通风与空气调节设计规范（GB50736-近代）
2.建筑设计防火规范（GB50016-近代）
3.综合医院建筑设计规范（JGJ49-88）
4.内蒙古自治区公共建筑节能设计标准(DBJ03-27-近代)
5.地面辐射供暖技术规程（JGJ142-近代）
6.其它一些可适用的规范、规程、标准等
图纸展示：

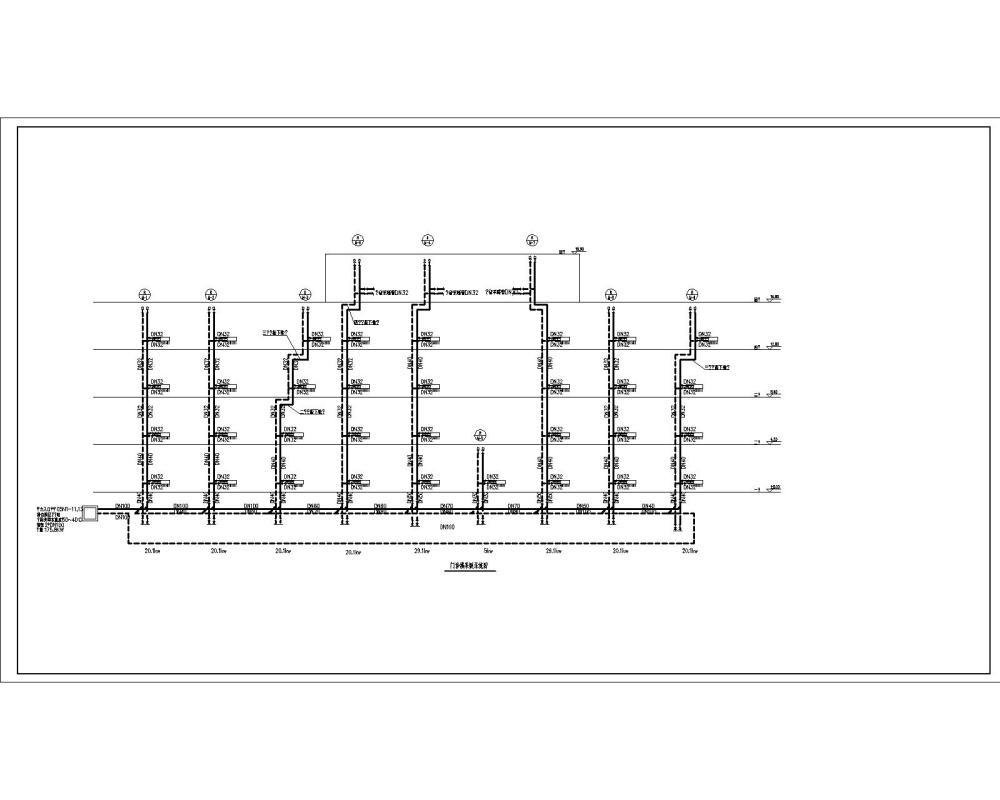

门诊楼采暖系统图

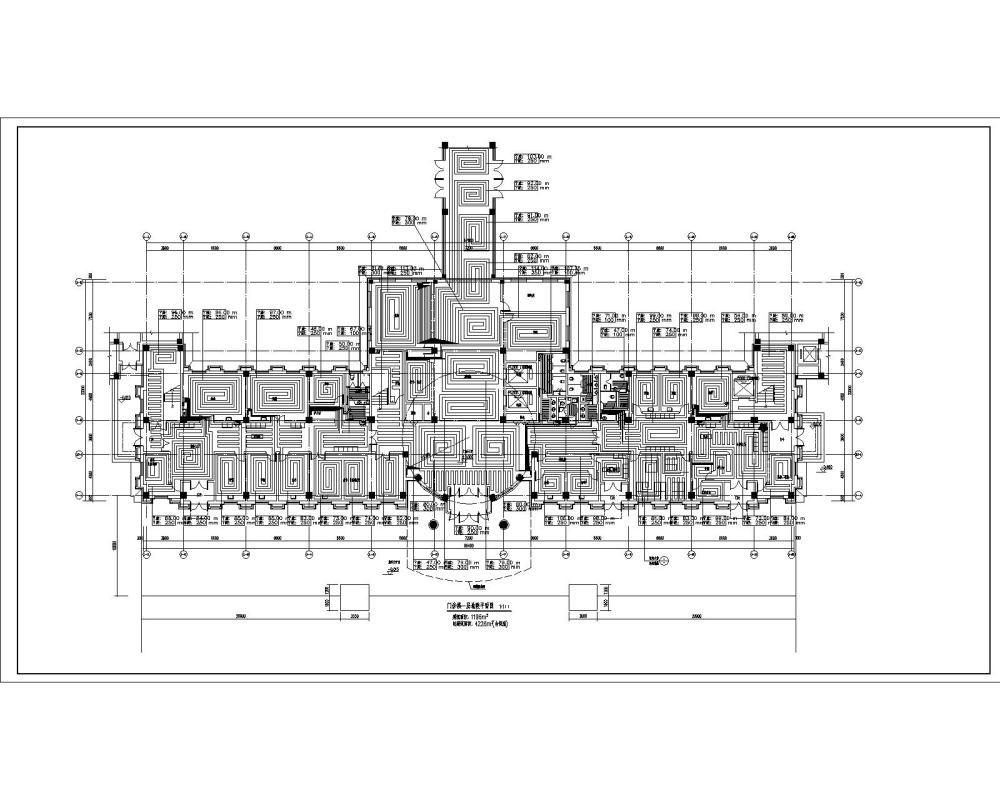

门诊楼一层地暖平面图

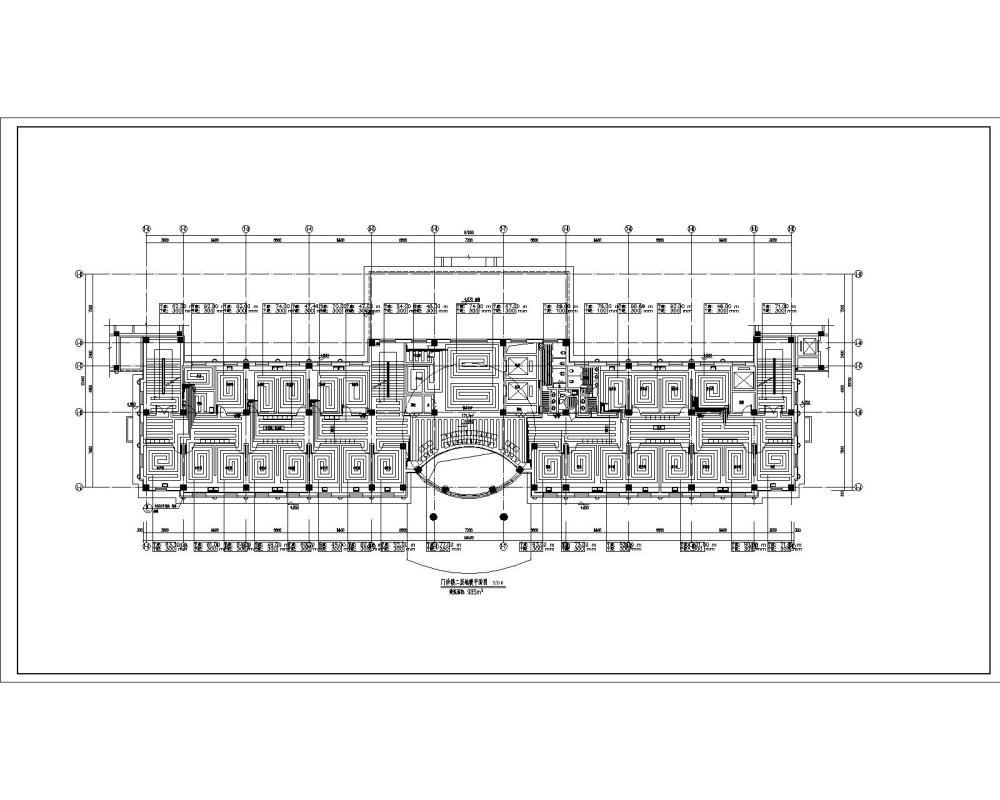

门诊楼二层地暖平面图

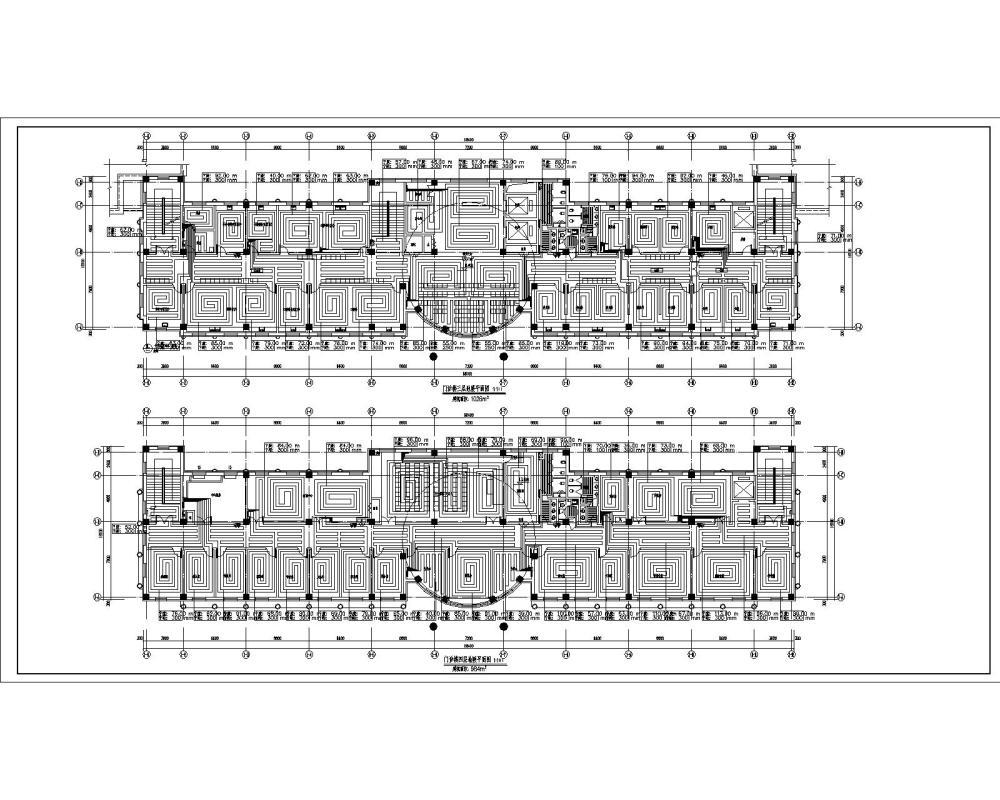

门诊楼三、四层地暖平面图

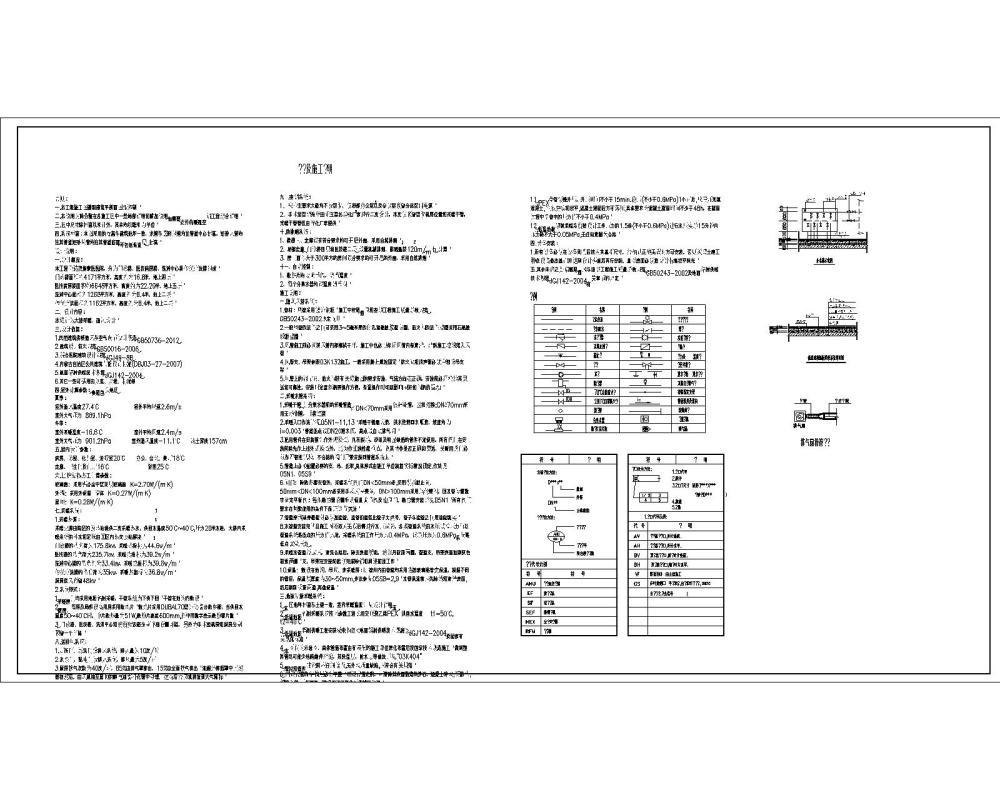

设计说明

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
  • 平面施工图纸 - 1
    平面施工图纸 - 1
  • 平面施工图纸 - 2
    平面施工图纸 - 2
  • 平面施工图纸 - 3
    平面施工图纸 - 3
  • 平面施工图纸 - 4
    平面施工图纸 - 4
  • 平面施工图纸 - 5
    平面施工图纸 - 5
以上是部分截图，请下载附件后查看完整高清内容
