3层私人别墅电气施工图纸

搜索更多资源
  • 建筑类别：别墅
  • 建筑高度类型：多层建筑
  • 建筑设计面积：607.42平方米
  • 建筑地上层数：3层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 参考图纸：12张
  • 地下室用途：车库
  • 负荷等级：三级
  • 防雷等级：第三类
  • 接地方式：TN-C-S
  • 强电设计：低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 一、电气设计说明
  • 二、 配电箱系统 图
  • 三、弱电系统图
  • 四、照明电气平面图
  • 五、 弱电平面图
  • 六、 防雷接地 平面图

附件详情

本稿件是某三层私人别墅电气施工图纸，工程总建筑面积607.42m2，耐火等级为二级，层数为3层，建筑高度为11.45m，结构类型为钢筋混凝土框架结构。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、有线电视系统、综合布线系统设计、防雷接地系统设计等。

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

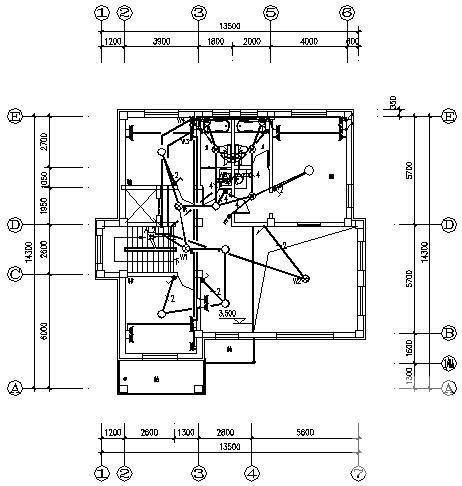

  • 别墅电气施工图纸 - 1
    别墅电气施工图纸 - 1

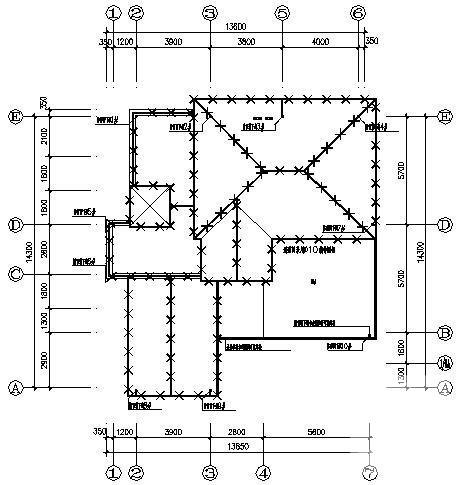

  • 别墅电气施工图纸 - 2
    别墅电气施工图纸 - 2

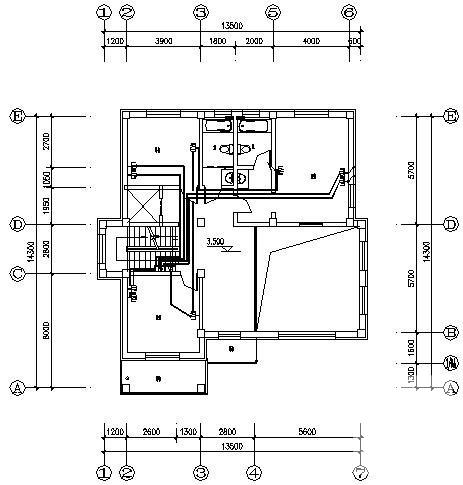

  • 别墅电气施工图纸 - 3
    别墅电气施工图纸 - 3

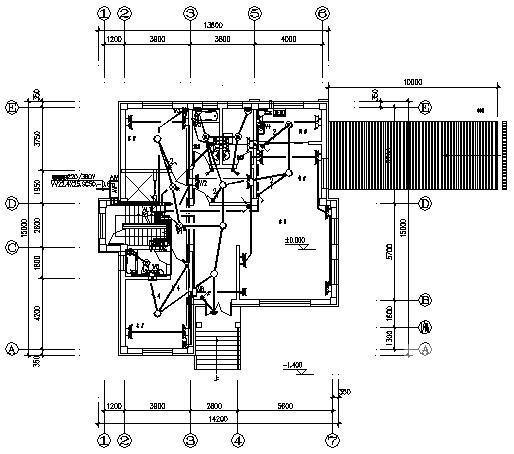

  • 别墅电气施工图纸 - 4
    别墅电气施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
