26层酒店电气设计施工图纸

• 建筑类别：宾馆,酒店,餐饮

• 建筑高度类型：高层建筑

• 建筑设计结构形式：钢筋混凝土结构

• 建筑设计面积：35856.44平方米

• 建筑地上层数：26层

• 建筑地下层数：1层

• 图纸设计深度：施工图

• 地下室用途：车库,设备用房

• 负荷等级：一级,二级,三级

• 防雷等级：第二类

• 火灾保护分级：一级

• 接地方式：TN-S

• 强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护

• 弱电设计： 火灾自动报警系统 ,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,综合布线系统,通信系统,公共信息显示系统

该附件为二十六层酒店电气设计图纸，设计范围包括1.低压配电系统 2.照明系统 3.建筑物防雷接地及安全系统 4.电话信息网络系统 5.有线电视系统 6.火灾自动报警及消防联动控制系统

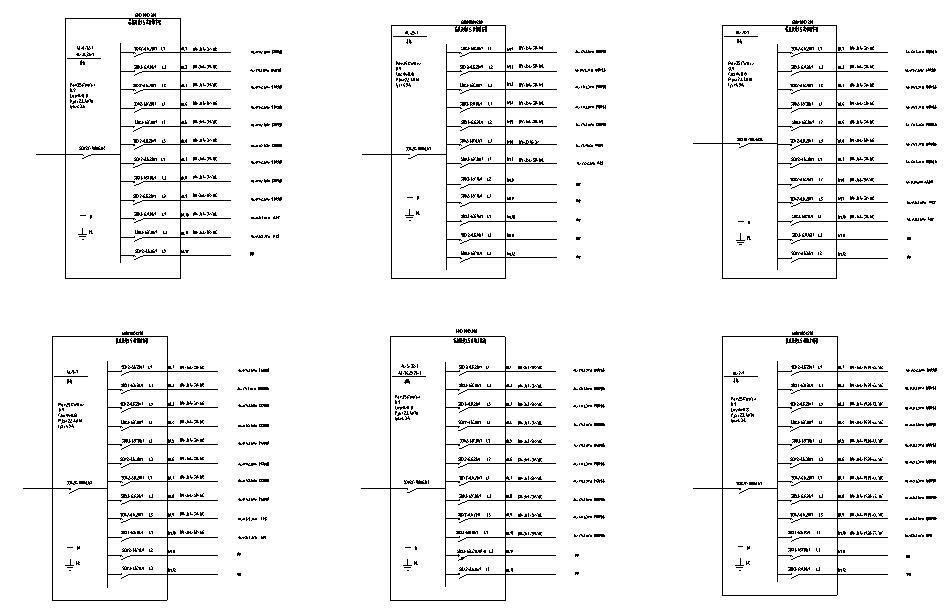

配电箱系统图

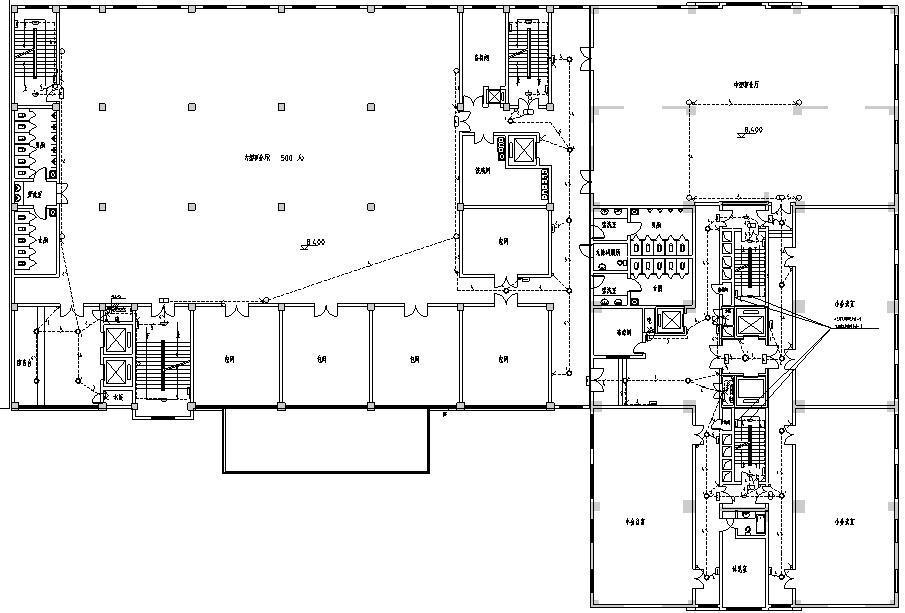

应急 照明平面图

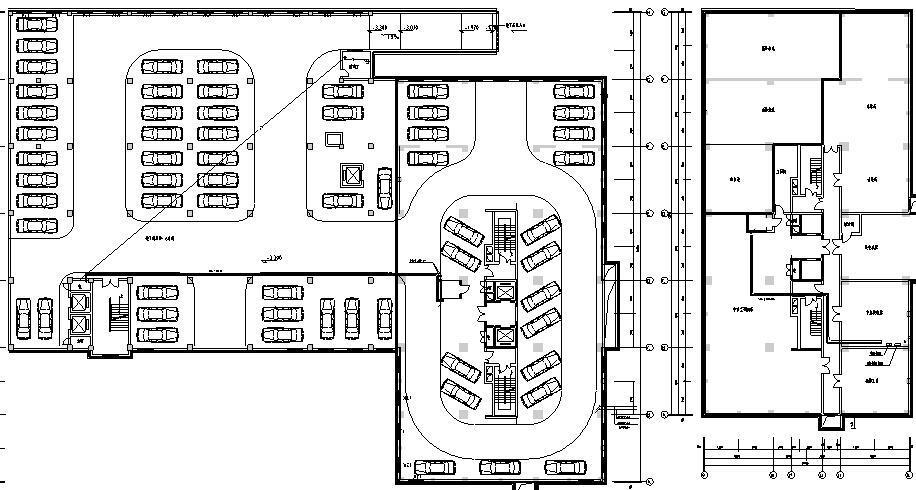

地下车库 弱电平面图

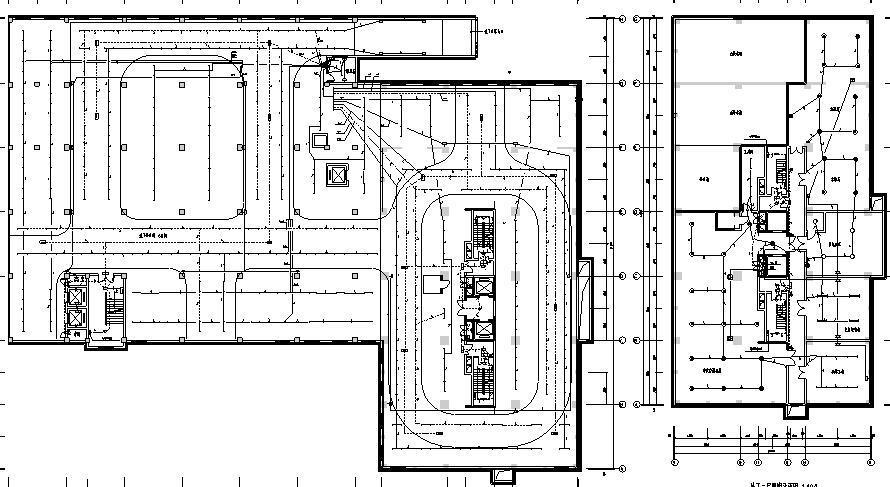

地下照明平面图
