3层独立别墅电气施工图纸(设计说明)

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 负荷等级:三级
  • 防雷等级:第三类
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 一、电气设计说明
  • 二、 配电箱系统
  • 三、弱电系统图
  • 四、照明电气平面图
  • 五、 弱电平面图
  • 六、 防雷接地 平面图

附件详情

本稿件是某三层独立别墅电气施工图纸,电气设计包含配电系统设计、照明灯具布置、插座动力系统、信息网络系统、可视对讲系统、防雷接地系统等。

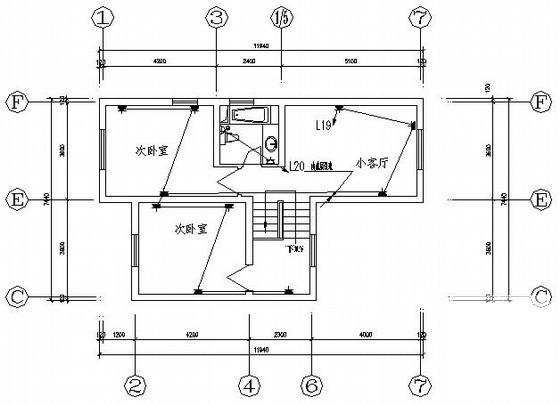

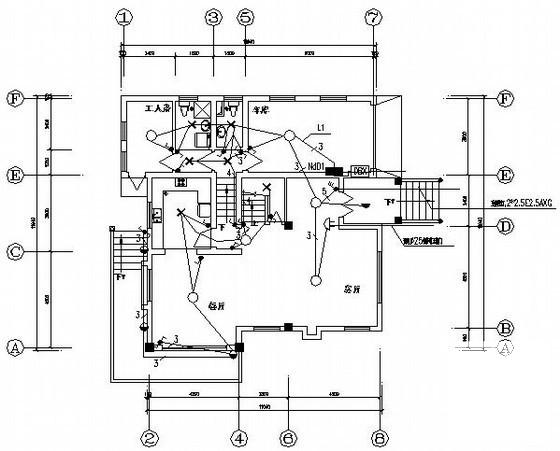

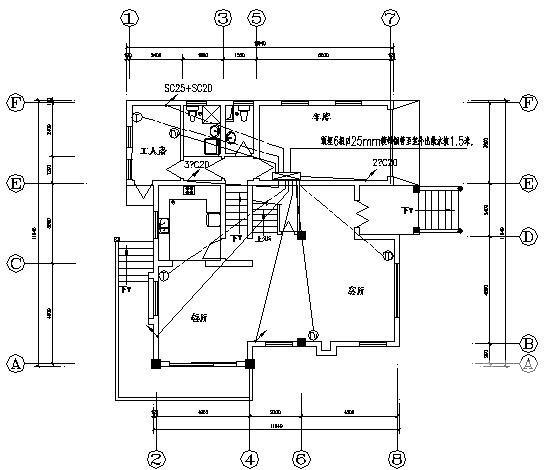

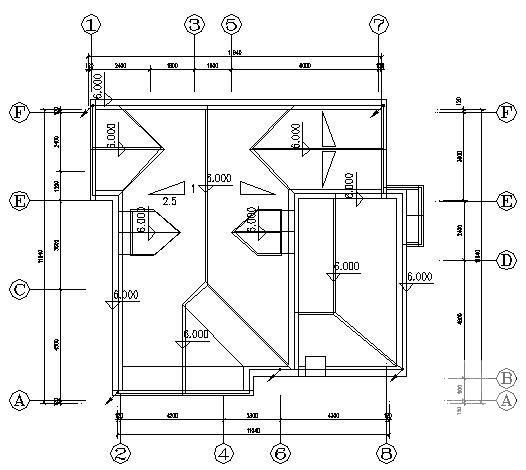

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
