15层住宅楼电气施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 图纸设计深度:施工图
  • 负荷等级:一级,二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:重庆
  • 强电设计:供配电系统,应急电源,电气照明,其它
  • 弱电设计:火灾自动报警系统,其它
该项目为重庆某住宅小区项目,由三个地块组成。本项目地块包括住宅、配套商业用房、设备用房及地下车库等,总建筑面积约16.3万平方米,总居住户数为1489户。
本子项工程为3-6#楼(住宅),一层为住宅门厅,二~十五为平层住宅,建筑高度45.15米,为二类高层住宅,住宅总户数为 176户,耐火等级为二级。

一、设计范围
供电及变配电系统;照明配电系统;动力配电及控制系统;电气消防设计;

二、图纸特点
本项目为住宅楼电气设计,专业性适中,较容易、此套该资料包含电气设计最基本的内容,且图面整洁美观,适合电气专业的学生、电气职场新人等参考学习。

三、部分内容摘录

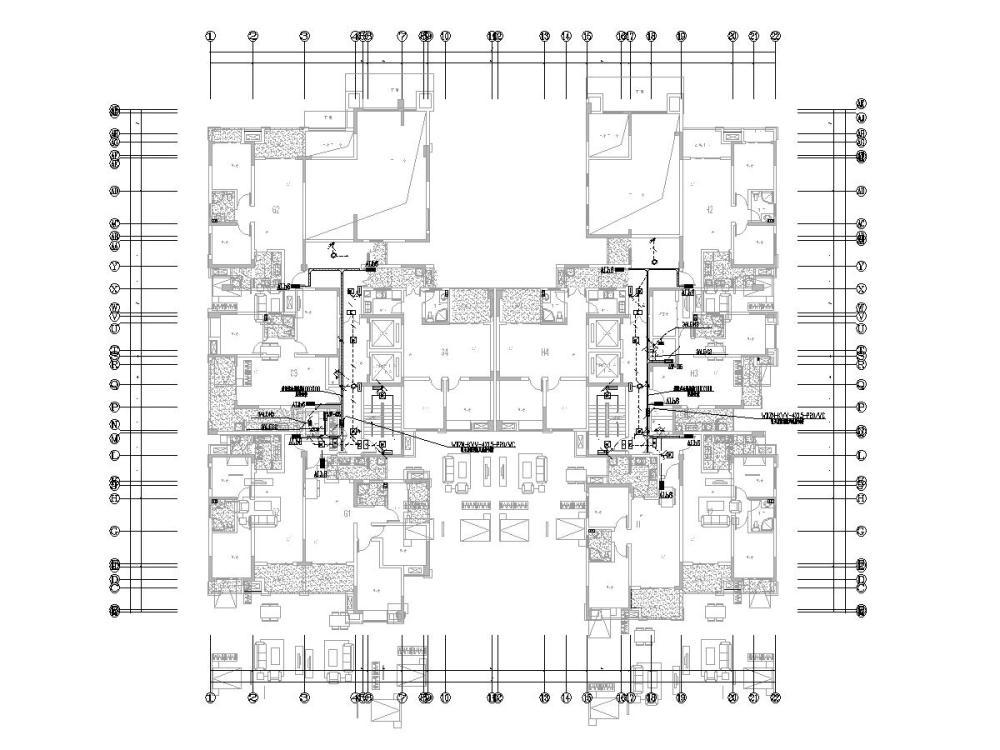

照明平面图

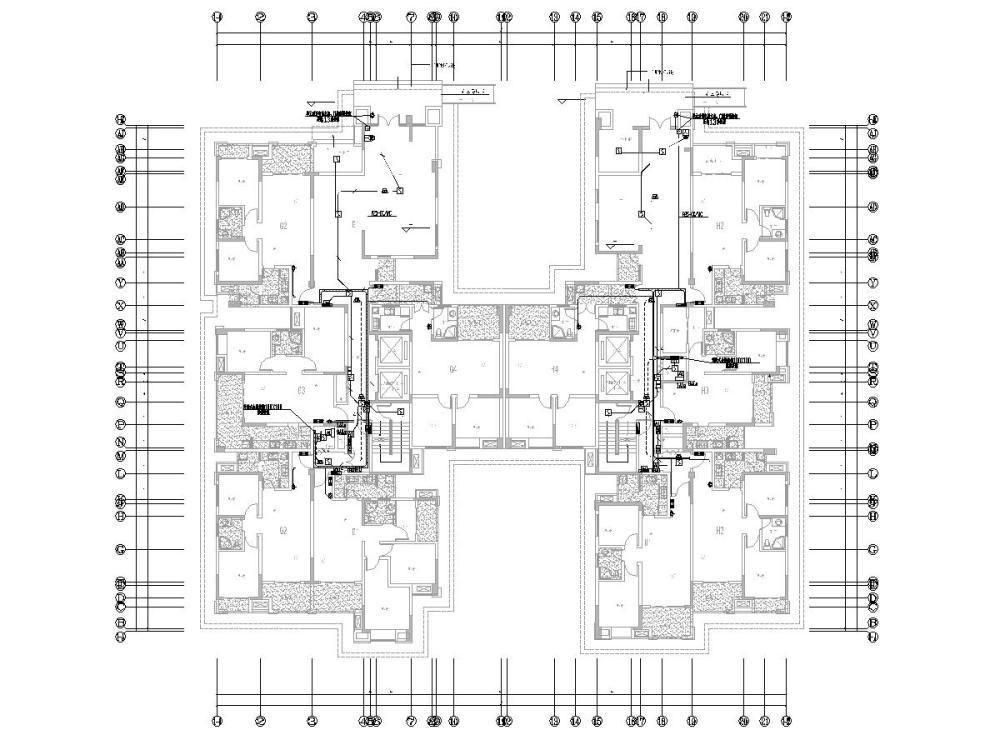

消防平面图

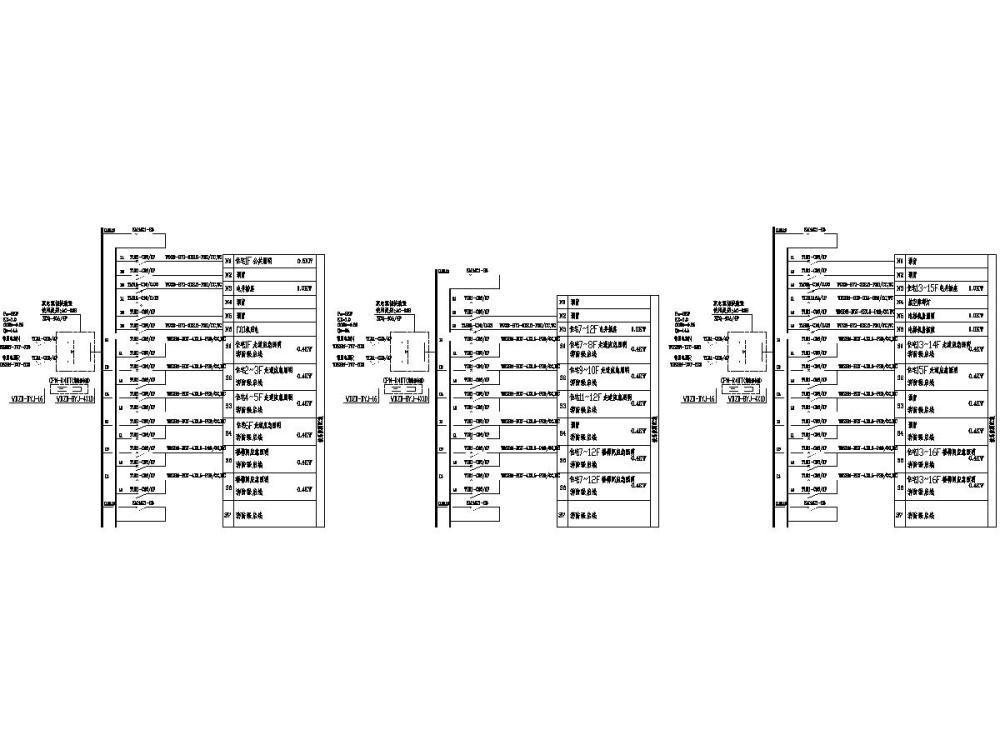

配电箱系统图




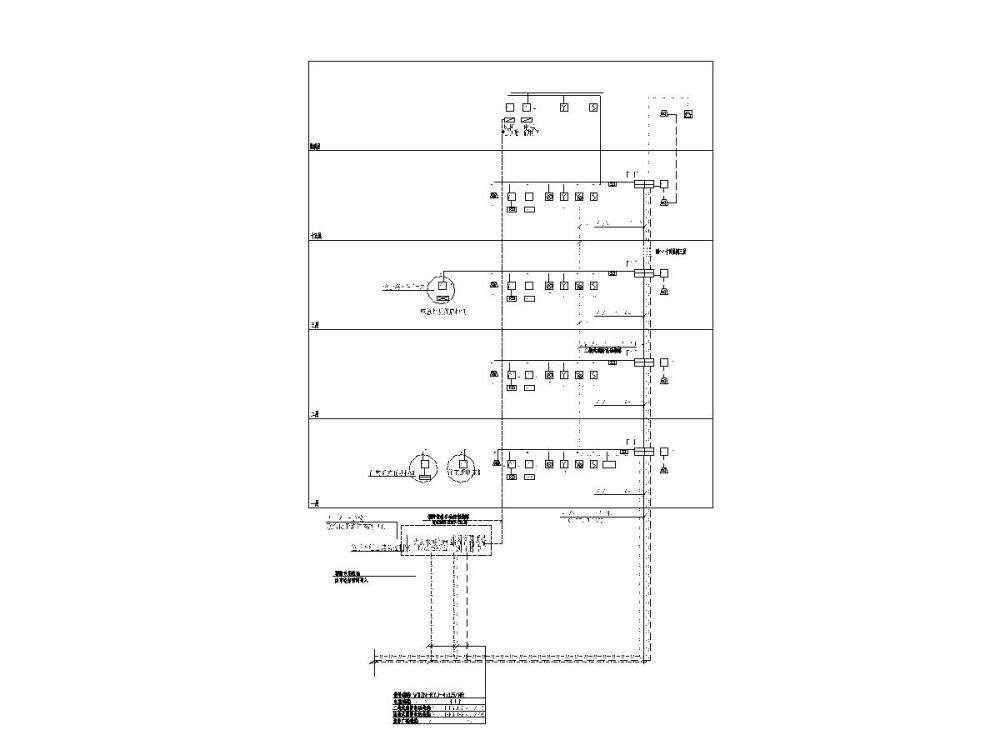

火灾自动报警及联动系统图

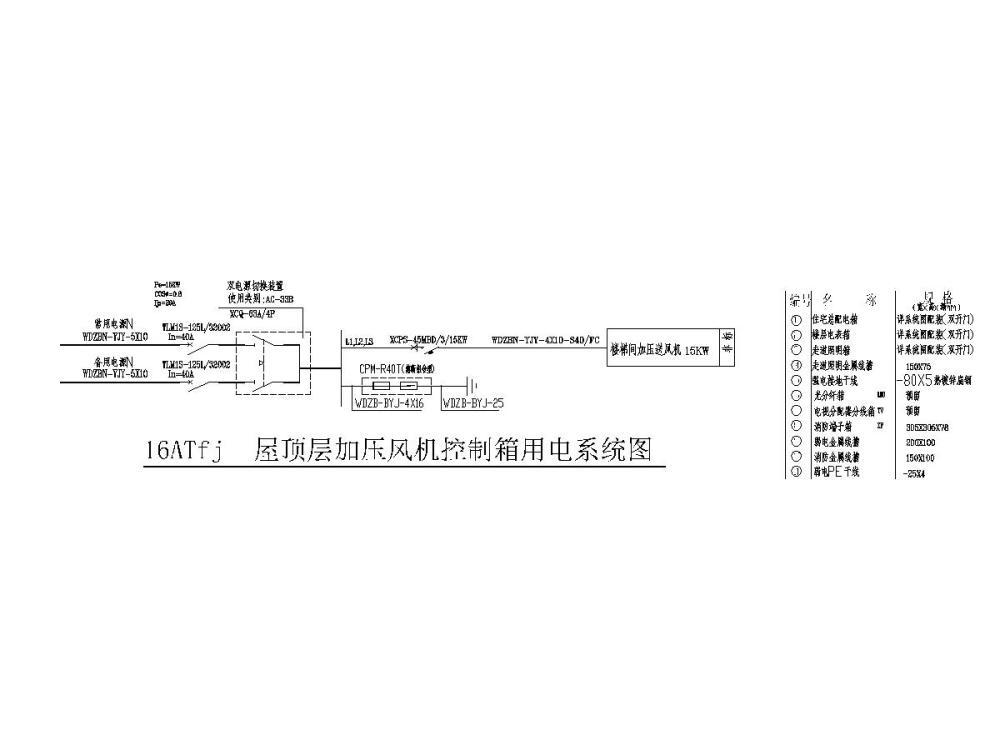

屋顶层加压风机控制箱用电系统图




消防加压送风机电气控制原理图





动力照明干线图
应急照明控制原理图




电井平面布置图





户型弱电大样图



以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 住宅楼电气图 - 1
    住宅楼电气图 - 1
  • 住宅楼电气图 - 2
    住宅楼电气图 - 2
  • 住宅楼电气图 - 3
    住宅楼电气图 - 3
  • 住宅楼电气图 - 4
    住宅楼电气图 - 4
  • 住宅楼电气图 - 5
    住宅楼电气图 - 5
  • 住宅楼电气图 - 6
    住宅楼电气图 - 6
  • 住宅楼电气图 - 7
    住宅楼电气图 - 7
  • 住宅楼电气图 - 8
    住宅楼电气图 - 8
  • 住宅楼电气图 - 9
    住宅楼电气图 - 9
  • 住宅楼电气图 - 10
    住宅楼电气图 - 10
以上是部分截图,请下载附件后查看完整高清内容
