市政隧道工程全套电气施工图纸
- 建筑类别：交通建筑
- 图纸设计深度：施工图
- 参考图纸：34张
- 设计年代：近代
- 节点大样：线槽,电缆,其它
- 负荷等级：一级
- 接地方式：TN-S
- 项目所在地：重庆
- 强电设计： 供配电系统 ,配变电所,低压配电,电气照明,接地安全,继电保护,电气控制
- 弱电设计： 火灾自动报警系统
附件详情
- 1、电气设计说明
- 2、高压供电系统图
- 3、低压供电系统图
- 4、配电房配电箱系统图
- 5、电缆沟剖面、等电位联结
- 6、变配电房设备布置平面图
- 7、变配电房 照明平面图
- 8、变配电房接地平面图
- 9、隧道照明设计参数
- 10、隧道照明平面
- 11、风机平面电气图
- 12、隧道应急疏散平面示意图
- 13、风机控制原理图
- 14、隧道接地系统构成示意图
- 15、火灾报警系统图
- 16、火灾报警隧道横断面图
附件详情
该附件是市政隧道工程全套电气施工图纸，含变配电、消防工程，总共34页。
电气设计包含10/0.4KV变配电工程设计、低压配电系统设计、照明灯具布置、动力系统、火灾自动报警系统设计、应急疏散指示、风机控制原理设计、接地系统设计等。

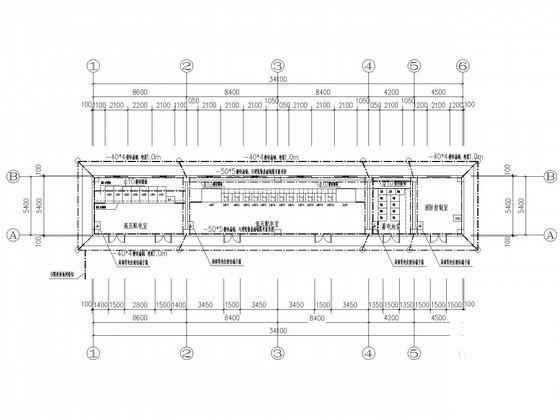

变配电房接地平面图

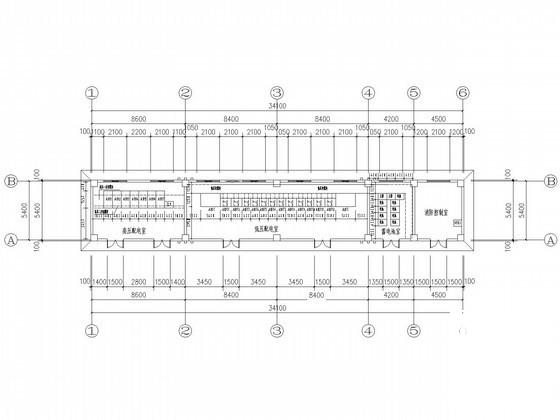

变配电房设备布置平面图

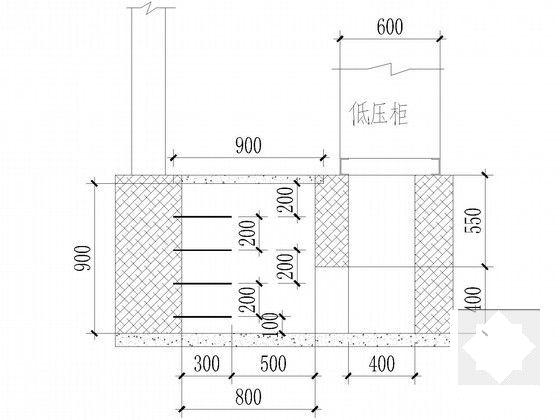

电缆沟剖面

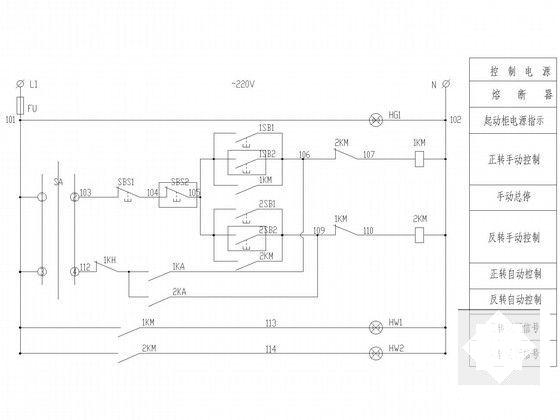

风机控制原理
隧道高压供电系统图

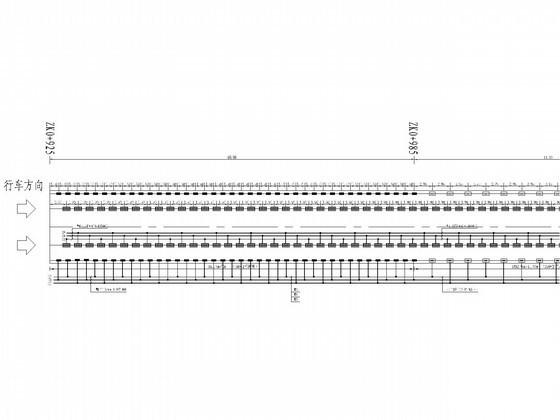

右线隧道照明平面图（全长585米）
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
工程电气全套图纸 - 1 -
工程电气全套图纸 - 2 -
工程电气全套图纸 - 3 -
工程电气全套图纸 - 4 -
工程电气全套图纸 - 5 -
工程电气全套图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
