万达地下全套电气图纸共100

一、项目概要

1.1 B地块规划占地面积5.95万平方米,是一处集购物中心、室外商业步行街及商铺、公寓、五星级酒店、地下空间于一体的大型城市综 合体。总建筑面积35.78万平米。其中购物中心地上六层(顶层为影院夹层),由百货楼、娱乐楼和室内商业步行街组成。室外步行街地上两层;办公 2栋(1,2#),公寓栋(3#~6#),层数6F~28F;其中,1#、2#、3#位于购物中心之上,为其塔楼部分,层数分别为28F、27F、27F。4~6#公寓底部二层均为商铺;地下空间为地下两层;酒店本次暂不设计。

1.2 本子项为8#地块南部、北部地下空间部分,地下两层,地下一层为5.7m,局部5.1~7.1m,地下二层为5.1m。整个地库停车2182辆,为特大型车库。地下设备、人防空间主要位于地下二层,地下一层仅在西北设计有一个防爆单元。本地块工程建筑耐火等级为一级。建筑设计结构形式为1#、2#办公、4#~6#公寓、室外街、购物中心、地下空间采用筏板基础;3#公寓采用桩基础。

1.3 本地块在地下一层共设置两个高压开闭所,十二个变配电室(按业态设置),一个弱电总机房,三个消防控制室(物业自持、塔楼办公及公寓、外售公寓),其中物业自持和外售公寓消控室兼做慧云机房;三层设有商管集中托管机房;公寓均在地下一层设有弱电进线间。设备配套用房为:消防泵房两个(自持及外售各一处),制冷机房三个(商管物业、百货、预留业态各一处),生活水泵房四个(商管物业、预留业态各一处,公寓两处),预留压缩机房一个,中水站一个,以上用房均设于地下二层;换热站六个(商管、百货、预留业态各一处设于地下二层;公寓两处,室外步行街一处,设于地下一层)。

二、图纸展示

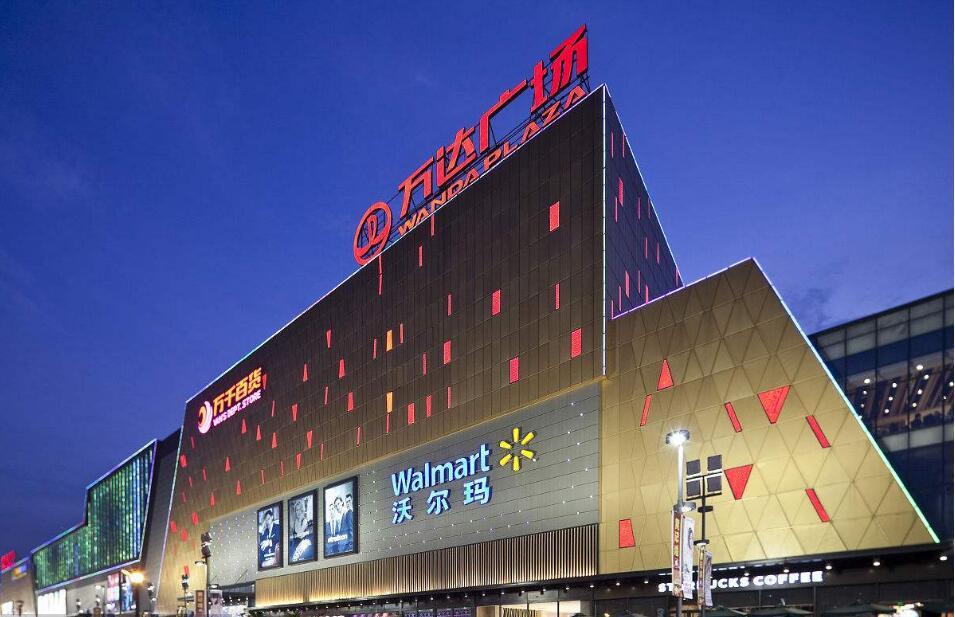

封面

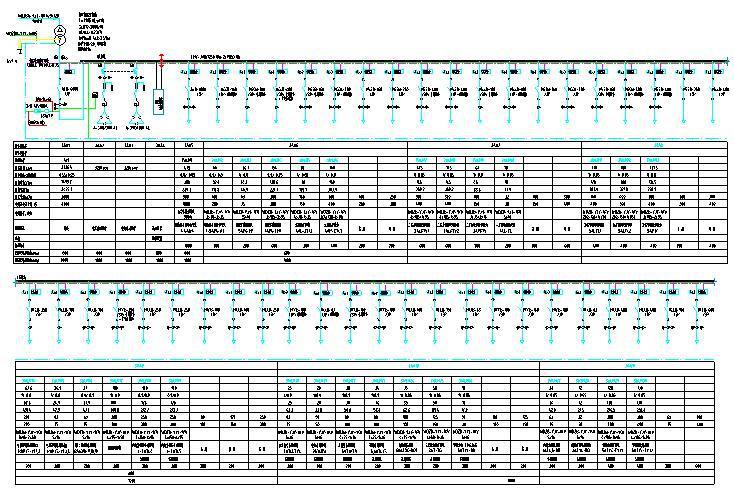

变配电室2(商管)低压配电系统图(一)

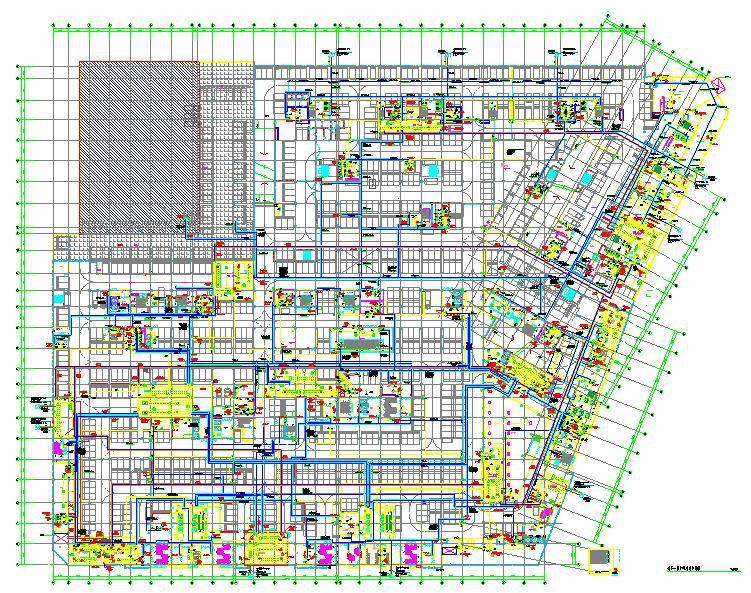

地下一层干线动力平面图

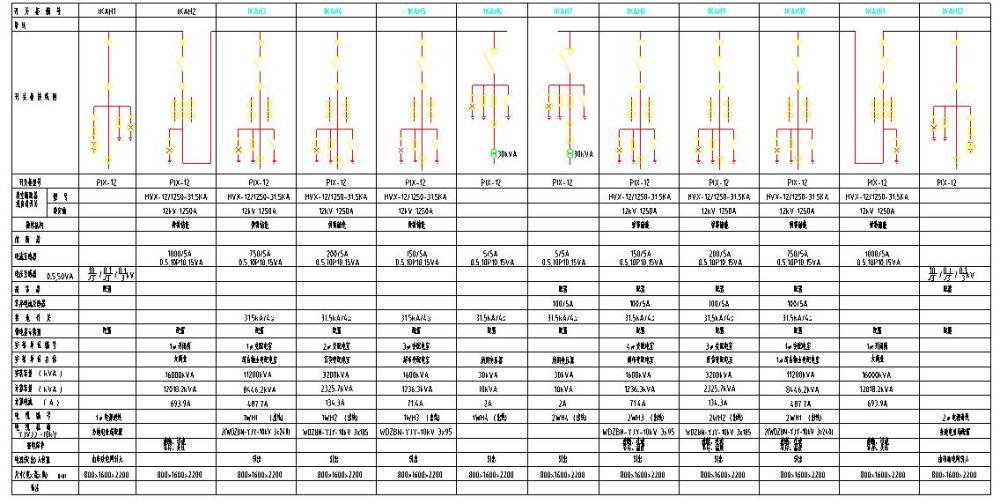

开闭所1配电系统图

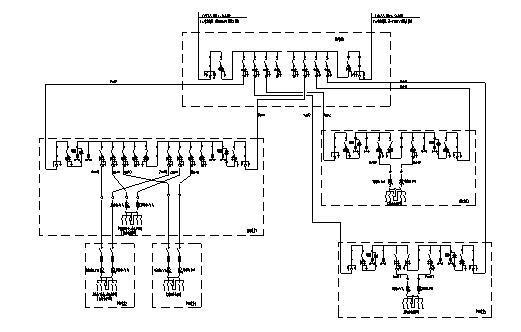

知名地产广场购物中心开闭所1-10kV供电系统单线示意图
