防火门监控系统图纸设计模板

一、系统组成

1、本系统采用海湾公司生产的防火门监控主机,包括防火门监控器、DC24V电源箱(必要时可以与消防共用)、输入输出模块。

2、每台防火门监控主机可带256只GST-LD-8308防火门监控模块。通过CAN联网通讯线将信息传输至火灾报警控制器(联动型)。

3、每台GST-DY-200智能电源箱最大输出电流为6A,可设置在电井或控制中心等处。

二、防火门监控器的设置

1、防火门监控主机应设置在消防控制室,未设置消防控制室时,应设置在有人值班的场所。

2、防火门监控主机的设置应符合火灾报警控制器的安装设置要求。

三、系统功能

GST-FH-N8001防火门监控主机,通过防火门监控模块GST-LD-8308配接防火门电磁释放器(简称释放器)、防火门电磁门吸(简称门吸)、防火门门磁开关(简称门磁)等装置,实现对防火门打开或关 闭状态的监视与控制。

1、机、机械常开防火门的控制:需设置电磁释放器、机械闭门器及门磁开关。防火门监控系统配置1只防火门监控模块GST-LD-8308。发生火灾后,防火门监控器通过防火门监控模块GST-LD-830 8使电磁释放器动作,释放链条,门扇在机械闭门器的作用下完成关闭,门磁开关吸合后,通过输入输出接口向防火门监控器反馈防火门关闭信号。

2、常闭防火门:防火门监控系统配置1只防火门监控模块GST-LD-8308。常闭防火门处于常闭状态,门磁开关吸合。防火门被开启时,门磁开关通过输入输出接口向防火门监控器发出信号,提示防火门 处于开启状态。常闭型防火门有人通过后,闭门器关闭,不需要联动。

3、双开防火门:需设置2套电磁释放器、机械闭门器、门磁开关及1个顺序器。防火门监控系统需配置2只防火门监控模块GST-LD-8308。系统工作原理与1、2、3条相同,顺序器保证两扇门按顺序 关闭。

4、没有极特殊要求不要采用电动闭门器这种方案,因为电动闭门器价格高、工耗大、后期维护难,且本身并没有额外的功能优势。

四、图纸展示

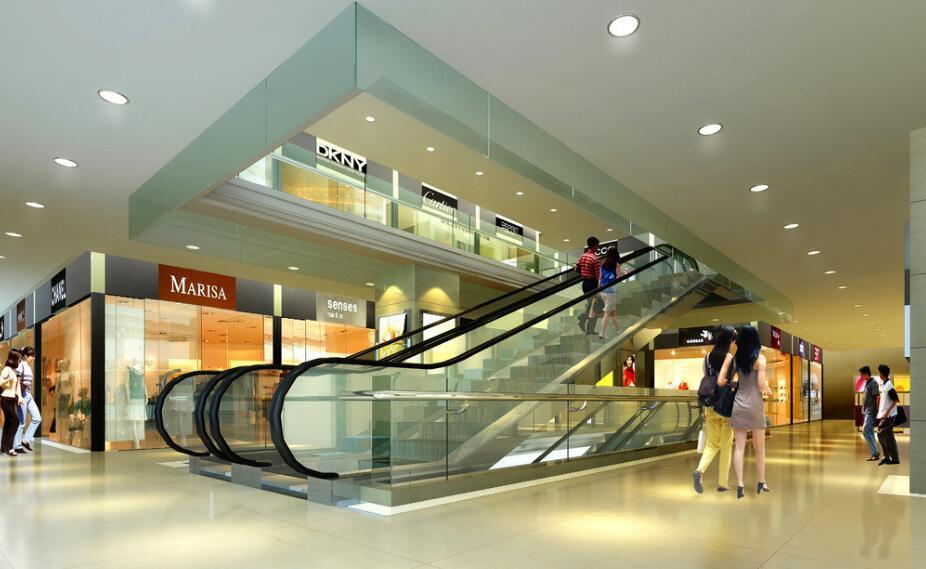

商场防火门监控项目

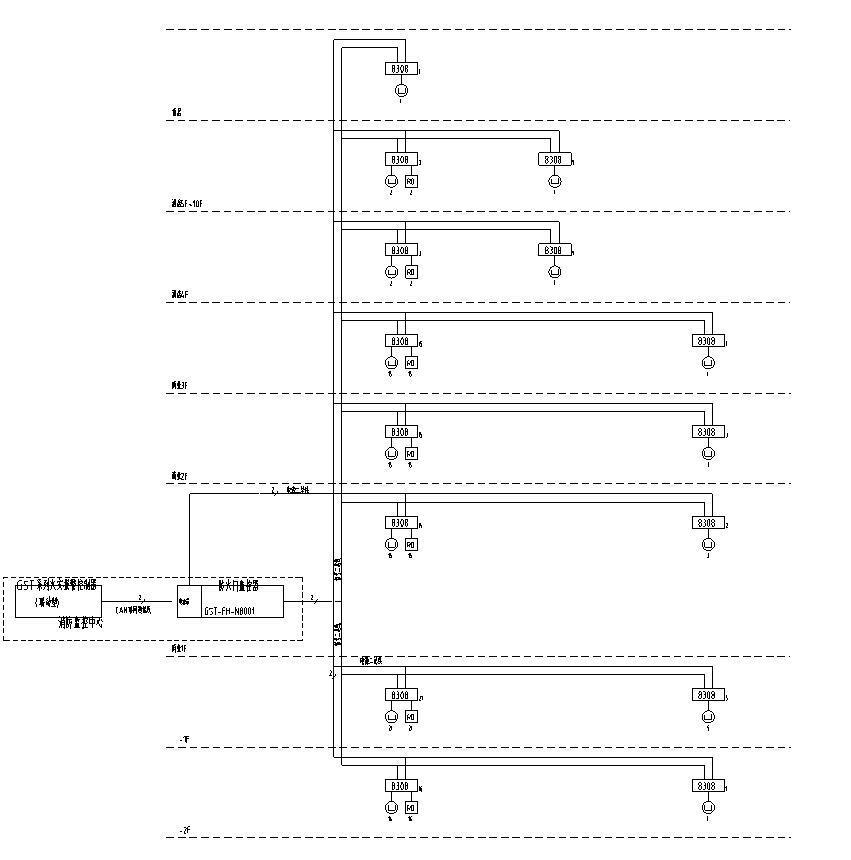

防火门监控系统图
