知名快餐厅电气施工图纸

本项目为河南郑州购物广场某知名快餐品牌麦X劳餐厅。

一、设计范围

照明配电系统；设备配电系统；防雷接地系统；

供配电系统；火灾自动报警系统；

视频监控系统；音像系统；PC网络系统；

门禁控制系统；WIFI安装系统等

二、图纸特点

本项目为餐厅设计的电气部分，专业性适中，复杂程度一般，此套图纸图面整洁美观，适合电气专业学生、电气职场新人及独立做机电项目的人员参考学习。

三、部分内容摘录

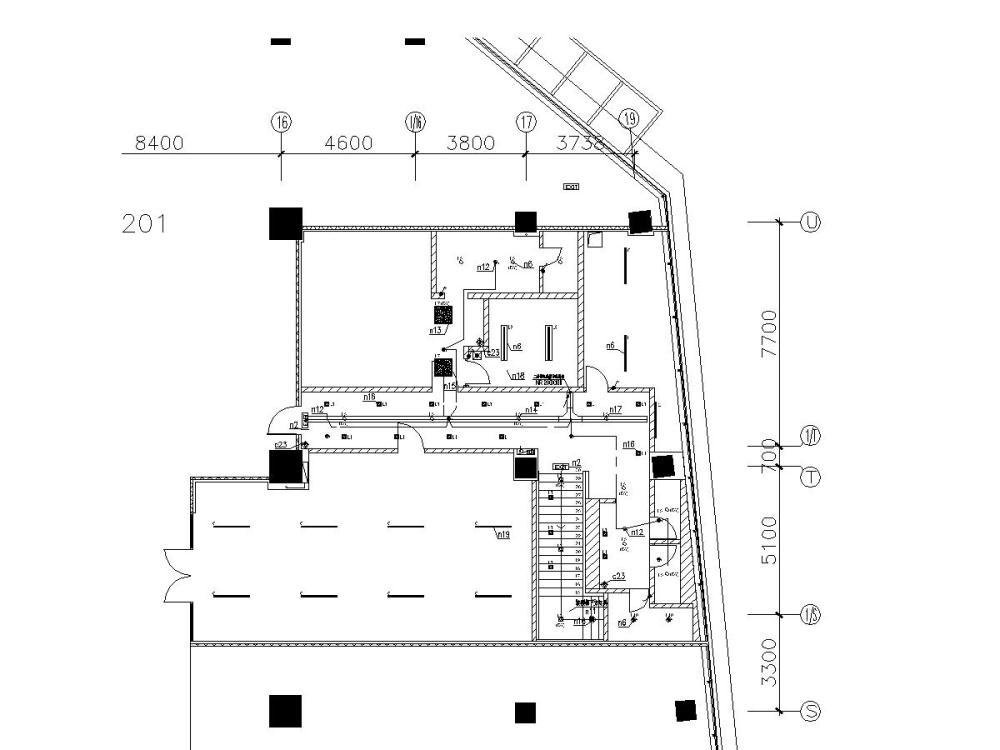

照明配电平面图

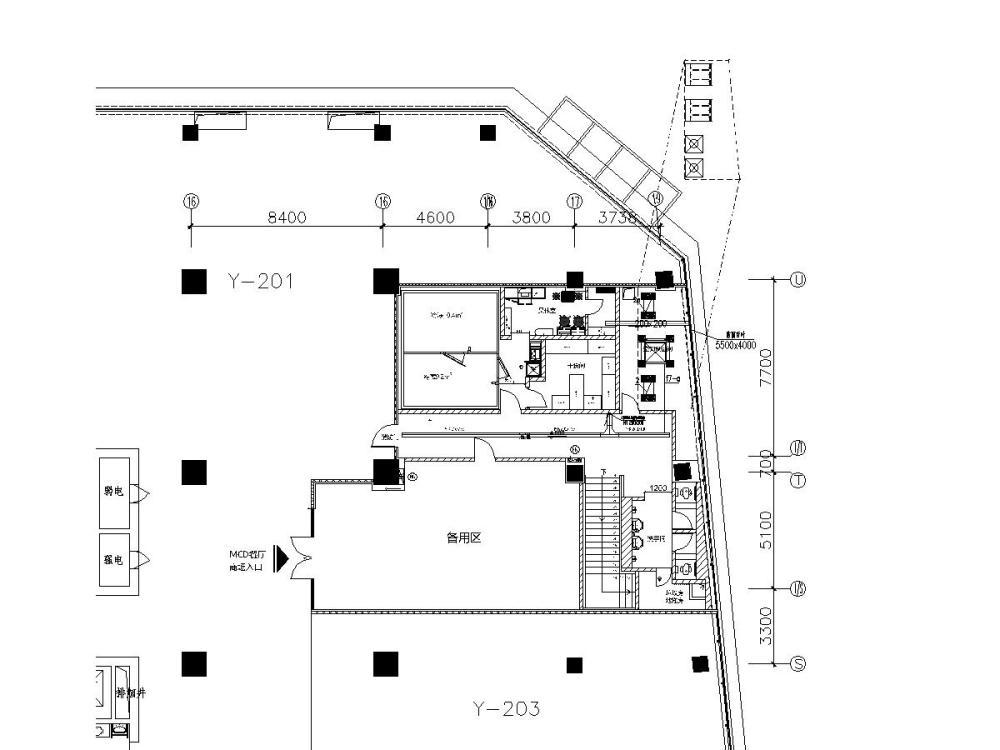

空调室外机配电平面图

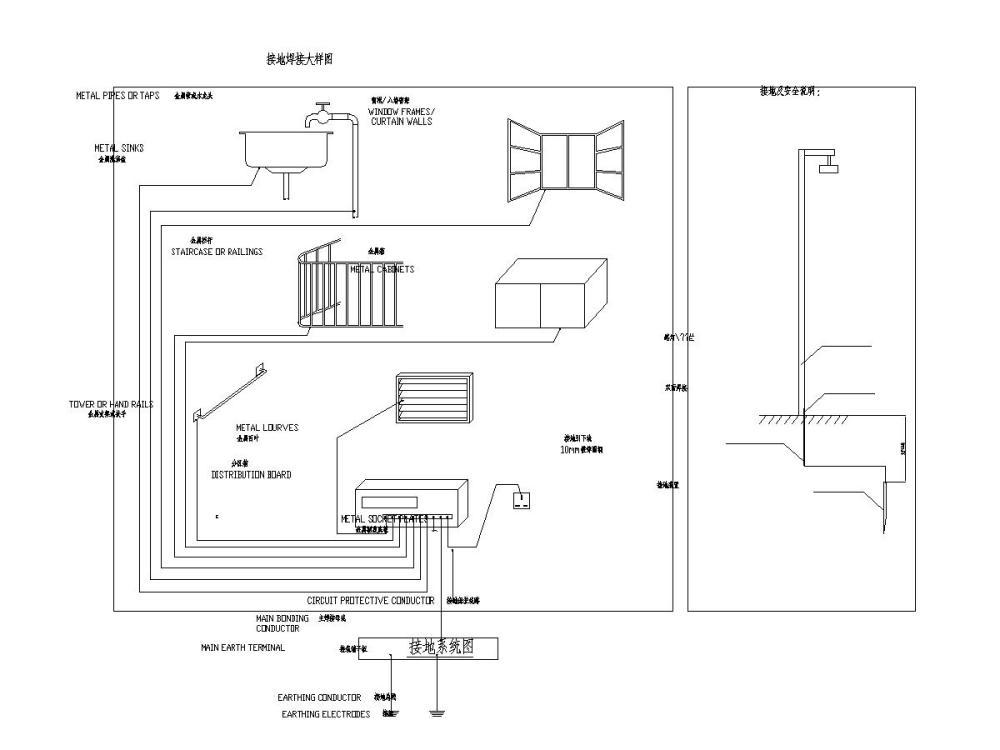

接地系统图

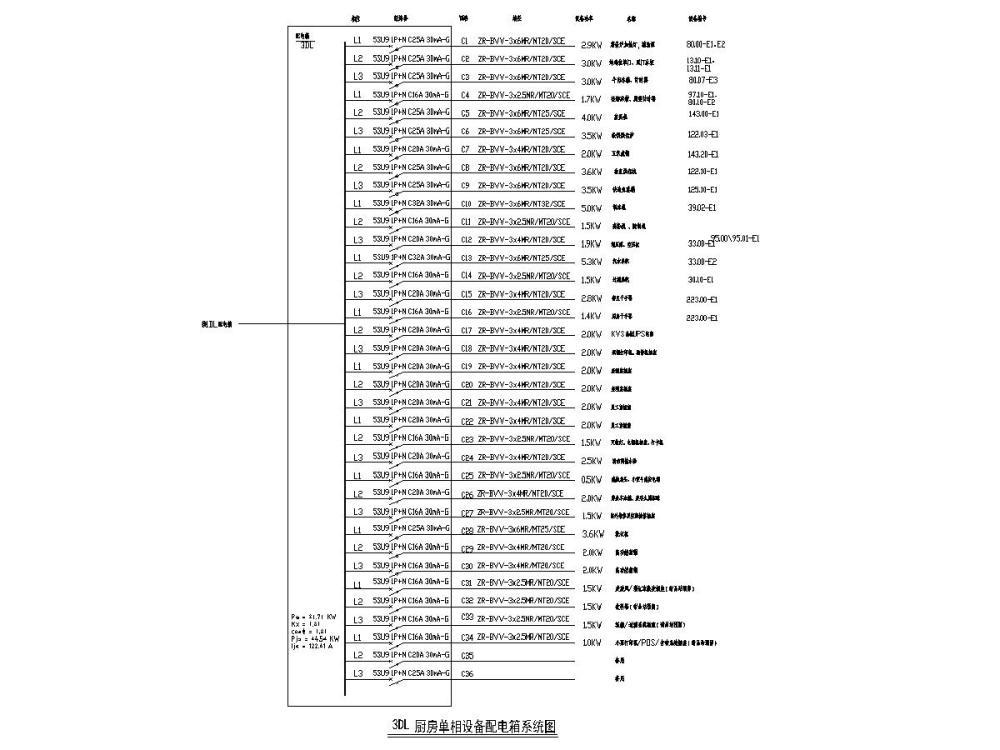

配电箱系统图

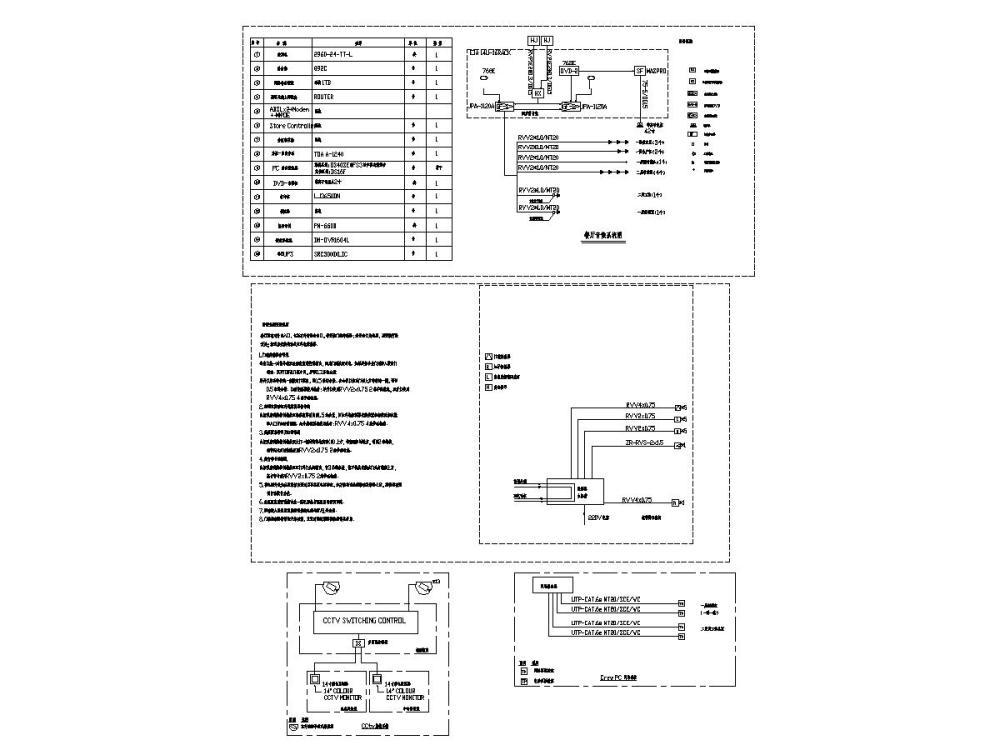

安全防范系统图

电柜过线箱电度表与电流表控制图

厨房排风机与炉具联锁控制原理

收银台线槽立面图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源

以上是部分截图，请下载附件后查看完整高清内容

餐厅电气施工图纸下载
