江南体育中心场馆监控系统施工图纸最新

附件详情:
该项目为江南体育中心场馆装修改造工程监控系统改造。体育中心占地面积约2.85万平方米,其中包含可容纳3500人的综合体育馆一个;可容纳1500人的室内游泳馆一个;1.5万平方米的青少年活动中心一个;8万平方米的体育休闲主题广场一个;本次监控改造项目仅涉及江南体育中心一期体育馆和游泳馆室内及周边室外部分。参考图纸:17张。图纸类型:DWG。设计年代:近代。

图纸展示:

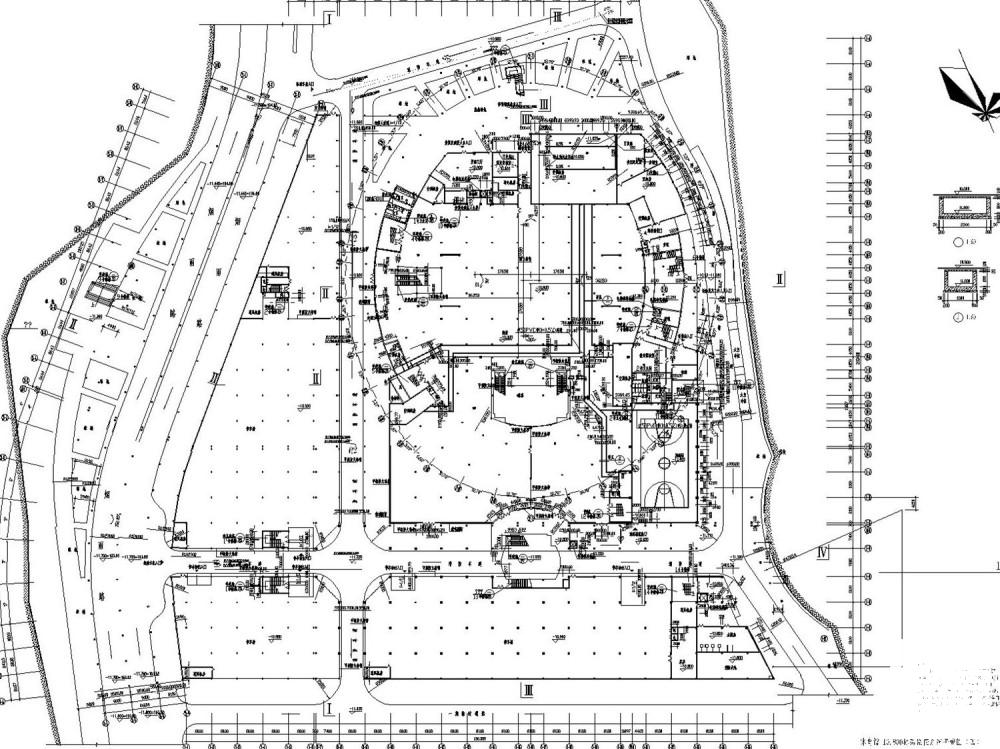

监控系统平面图

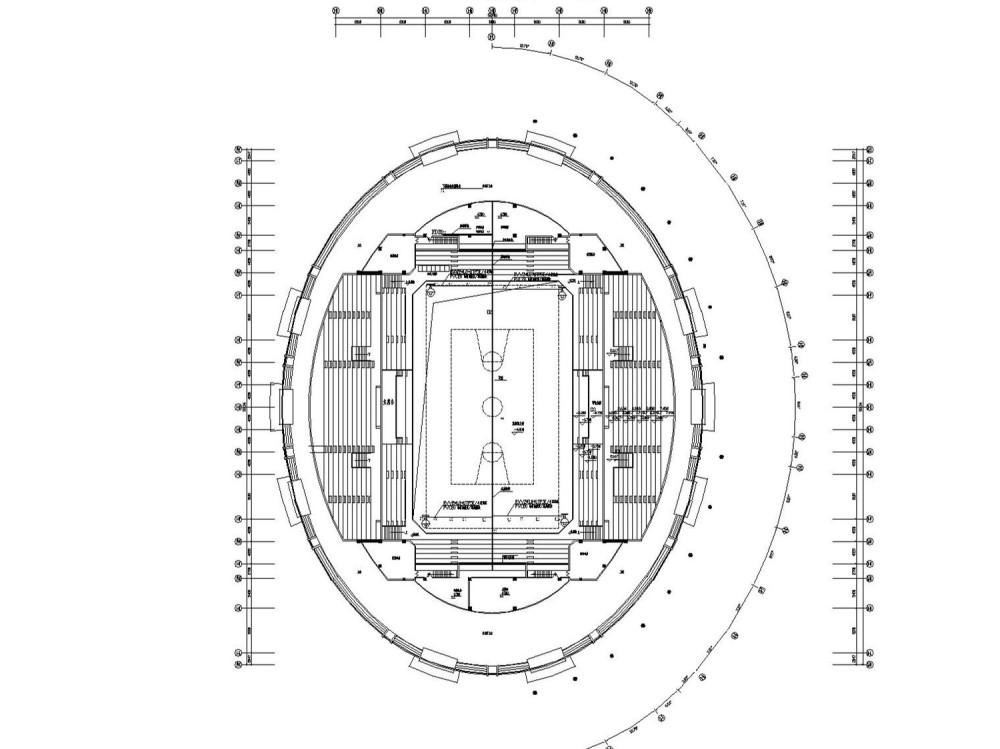

体育馆监控系统平面图

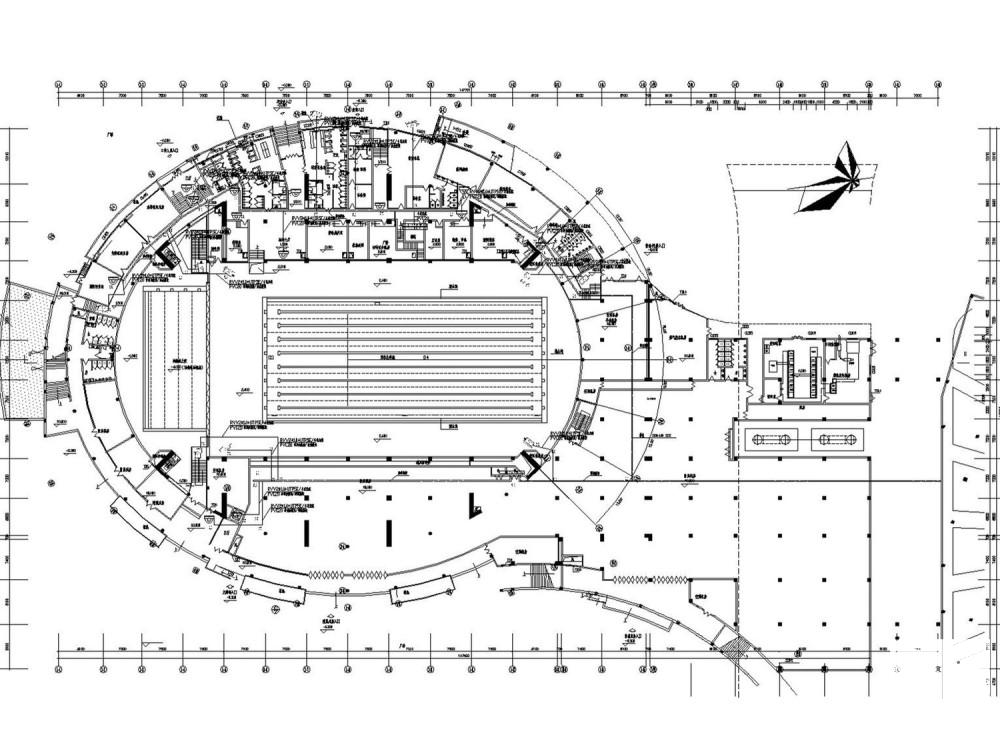

游泳监控系统平面图

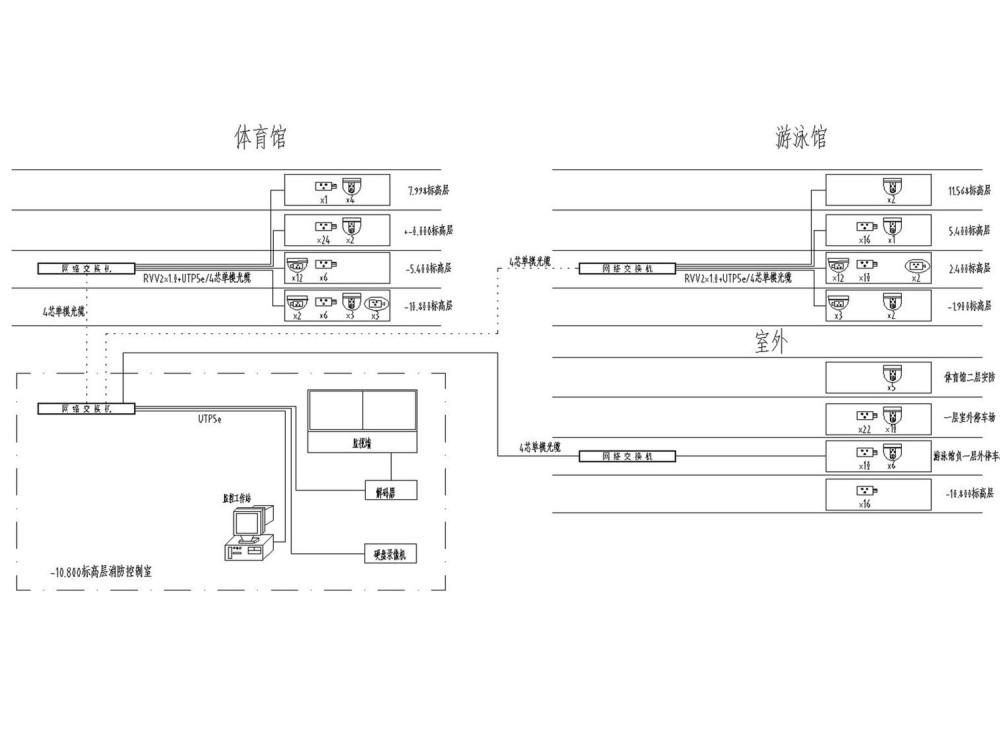

视频监控系统图
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 监控施工图纸 - 1
    监控施工图纸 - 1
  • 监控施工图纸 - 2
    监控施工图纸 - 2
  • 监控施工图纸 - 3
    监控施工图纸 - 3
  • 监控施工图纸 - 4
    监控施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
