知名呷X火锅店装饰配套电气设计图纸

  • 建筑类别:餐饮
  • 建筑高度类型:单层建筑
  • 图纸设计深度:竣工图
  • 项目所在地:天津
  • 强电设计:供配电系统,电气照明,其它
  • 弱电设计:其它

该项目为知名火锅连锁品牌呷X呷X天津某分店装饰配套电气工程。

一、设计范围
供配电系统,照明布置,插座布置,
背景音乐设备布置,监控设备布置等

二、图纸特点
本项目为快捷火锅店室内装饰配套电气设计,专业性低,较容易。此套该资料包含比较基础的室内电气内容,适合电气新人及做配合精装项目的人员参考了解。

三、部分内容摘录

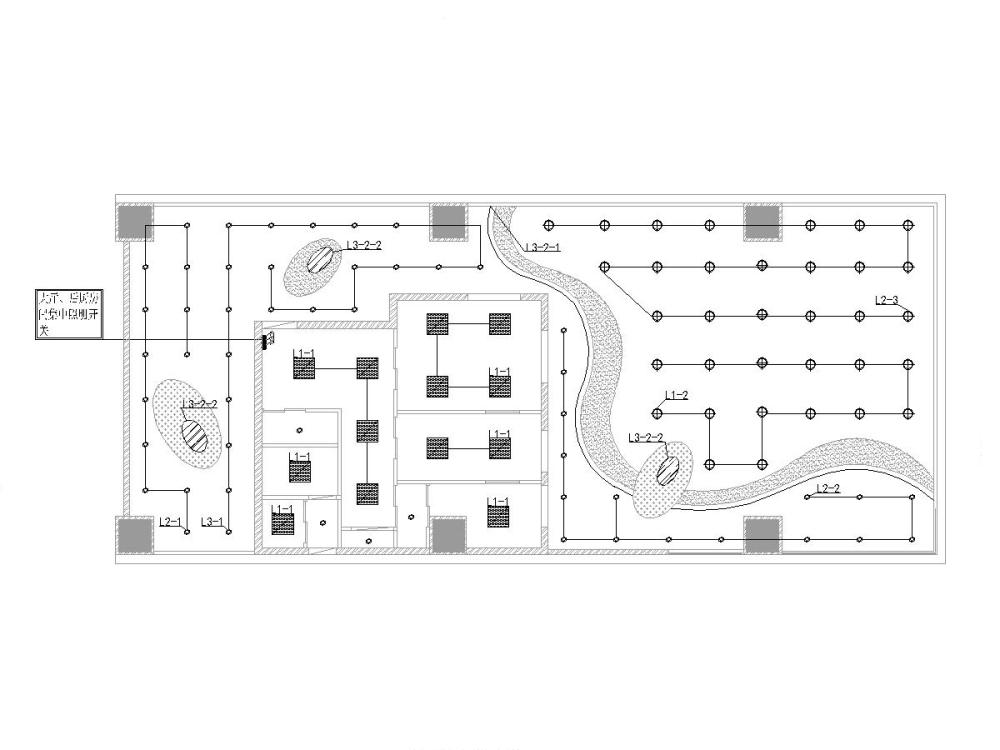

天花灯具布置图

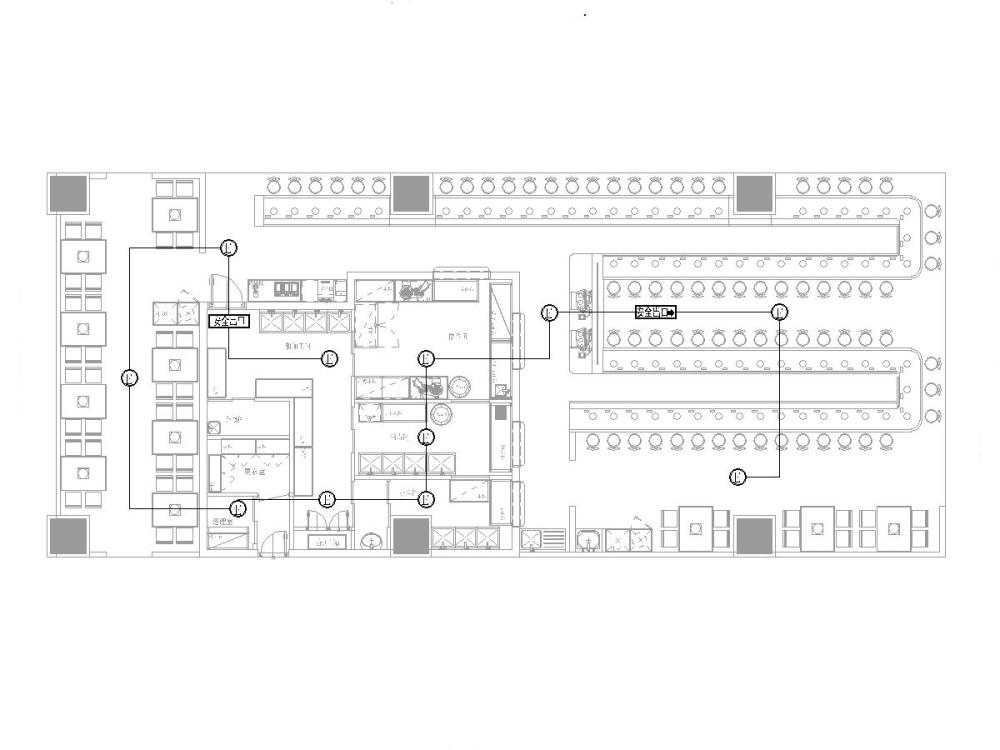

应急灯、灭蝇灯布置图

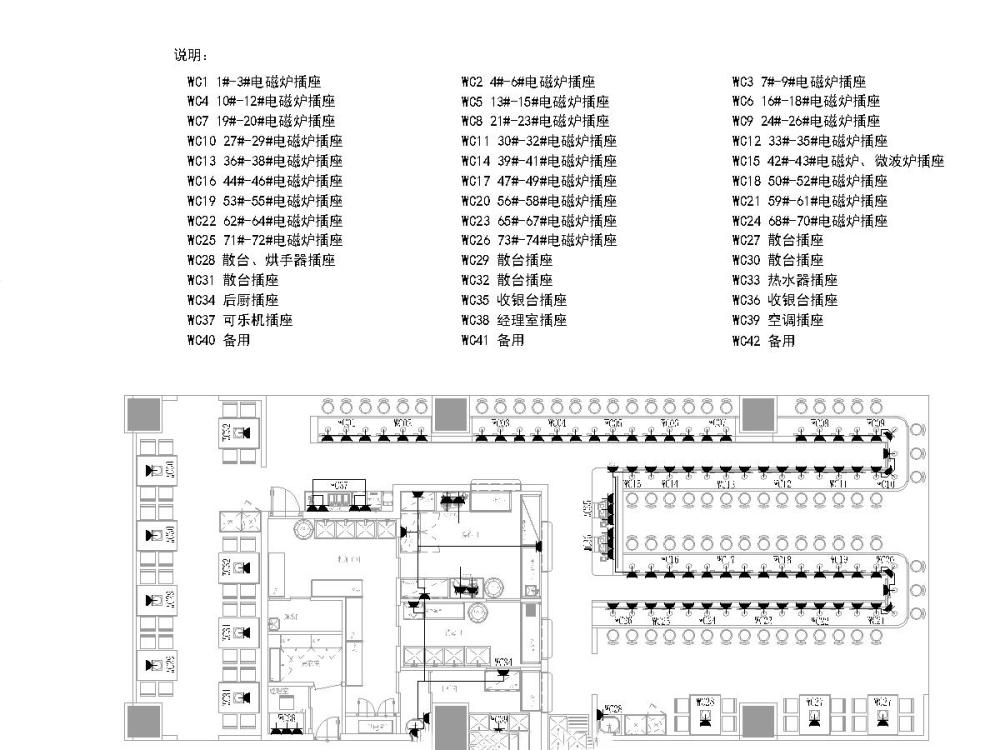

插座平面布置图

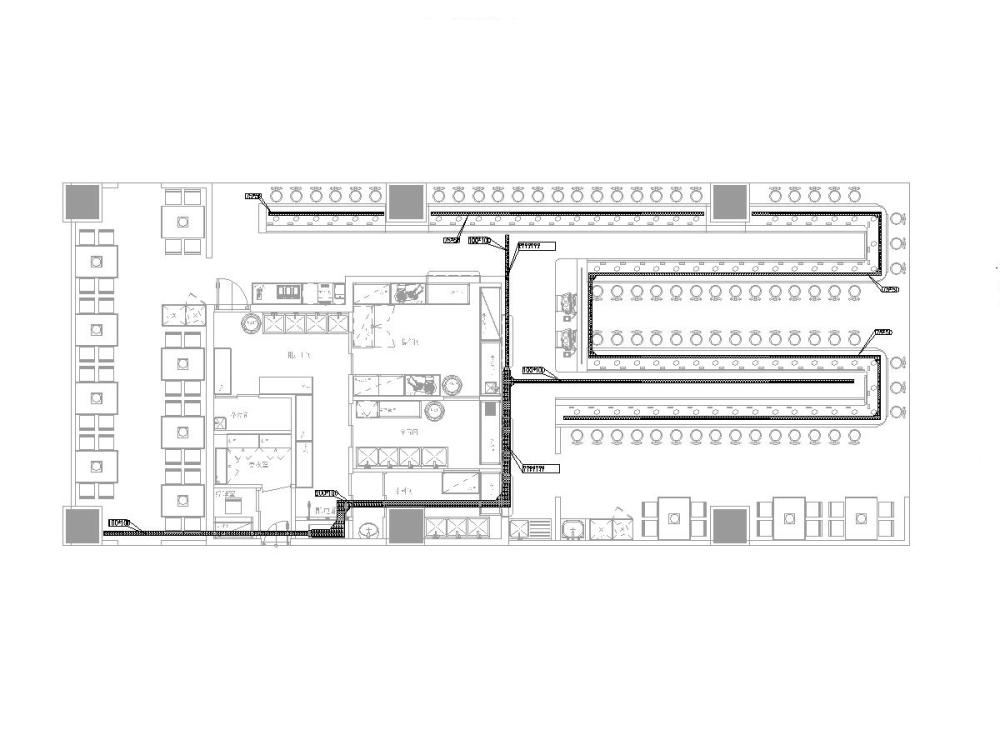

线槽布置图

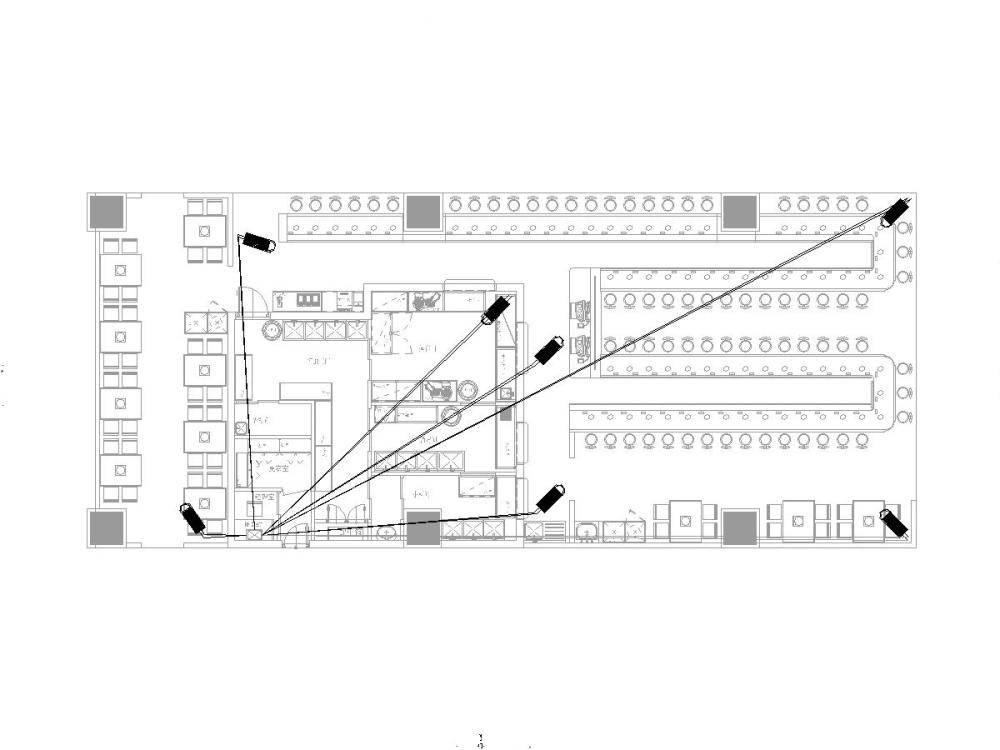

监控布置图
背景音乐布置图



系统图





以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 火锅店设计图纸 - 1
    火锅店设计图纸 - 1
  • 火锅店设计图纸 - 2
    火锅店设计图纸 - 2
  • 火锅店设计图纸 - 3
    火锅店设计图纸 - 3
  • 火锅店设计图纸 - 4
    火锅店设计图纸 - 4
  • 火锅店设计图纸 - 5
    火锅店设计图纸 - 5
  • 火锅店设计图纸 - 6
    火锅店设计图纸 - 6
  • 火锅店设计图纸 - 7
    火锅店设计图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
