住宅小区防雷接地施工大样图
-
建筑类别：住宅
-
建筑高度类型：高层建筑
-
建筑设计结构形式：其他结构
-
建筑设计面积：17694.62平方米
-
图纸设计深度：施工图
-
设计年代：近代
-
地下室用途：车库
-
节点大样：防雷接地,等电位联结
-
防雷等级：第二类
-
接地方式：TN-S
-
项目所在地：广西
-
强电设计：建筑物防雷,接地安全,其它
概况：
该项目为广西省南宁市某住宅小区项目。本案总占地面积104181.71平方米，本次二期2标段工程，由6栋一类高层住宅建筑(14＃~19＃)及其一层的地下汽车库组成，其中15~18＃为35层住宅楼，14、19＃为34层住宅楼。2标段面积17694.62平方米。本项目建筑设计结构形式为框架结构，住宅塔楼为复合地基+筏板。
设计范围：
防雷及接地系统
部分内容摘录：

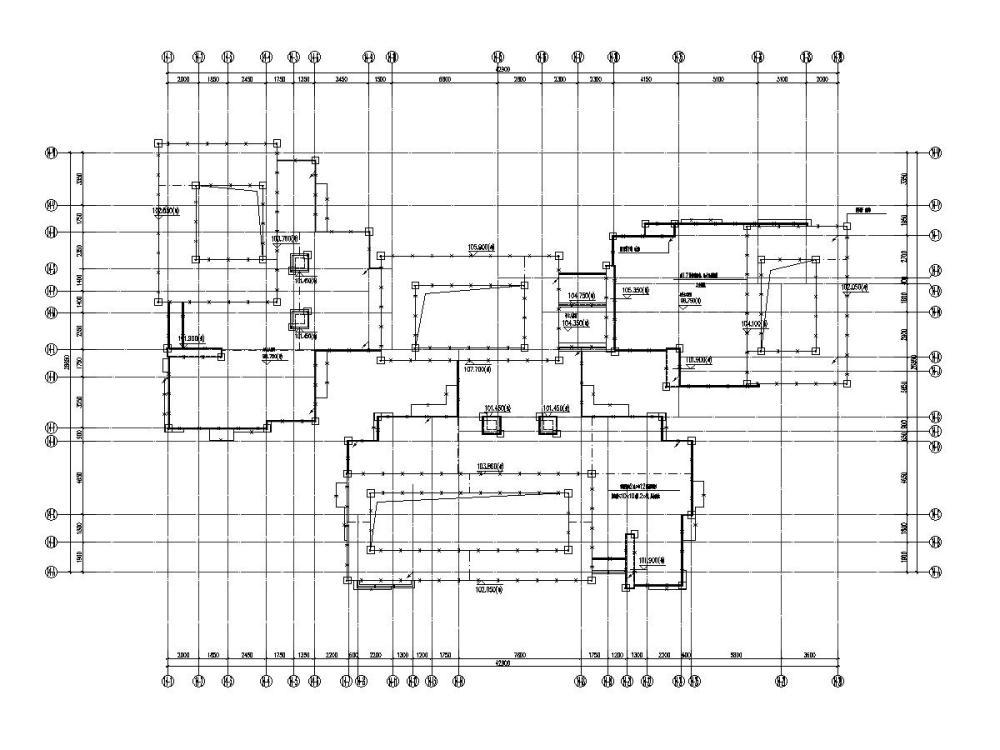

屋面防雷平面图

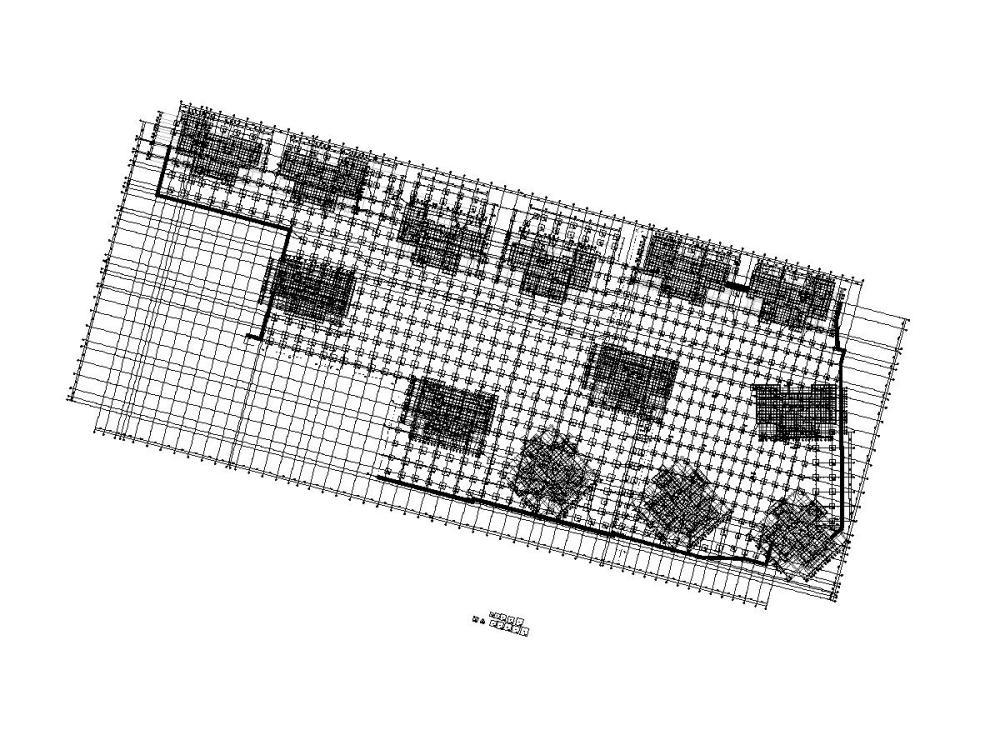

基础接地平面图（全小区）
楼层平面图示意图

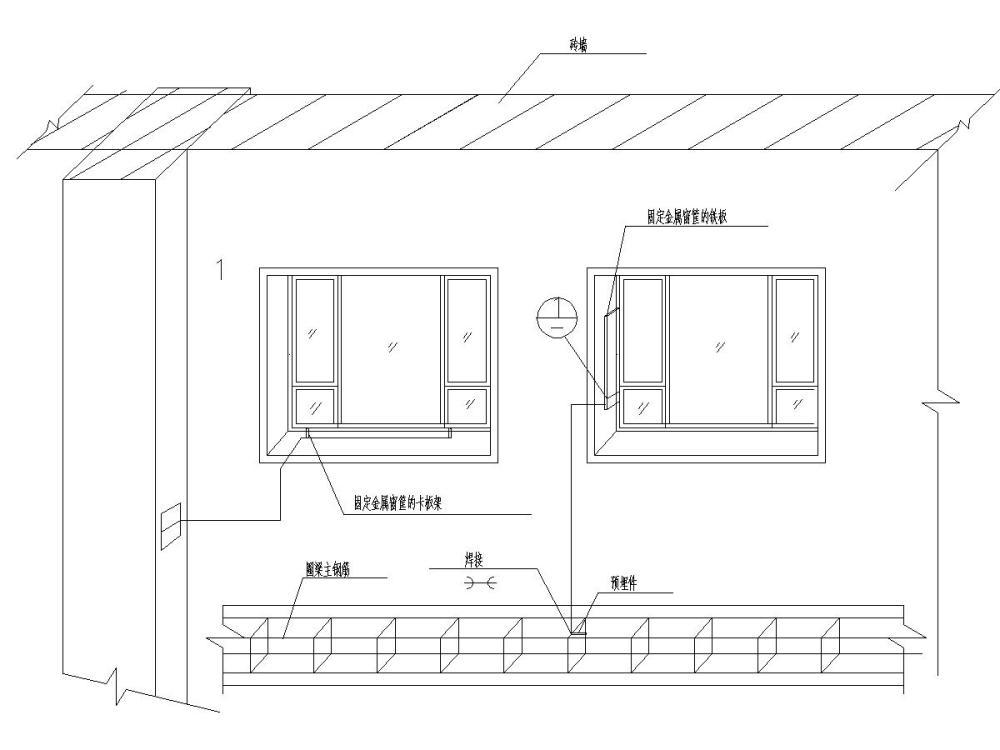

金属窗与建筑物金属体连接示意图

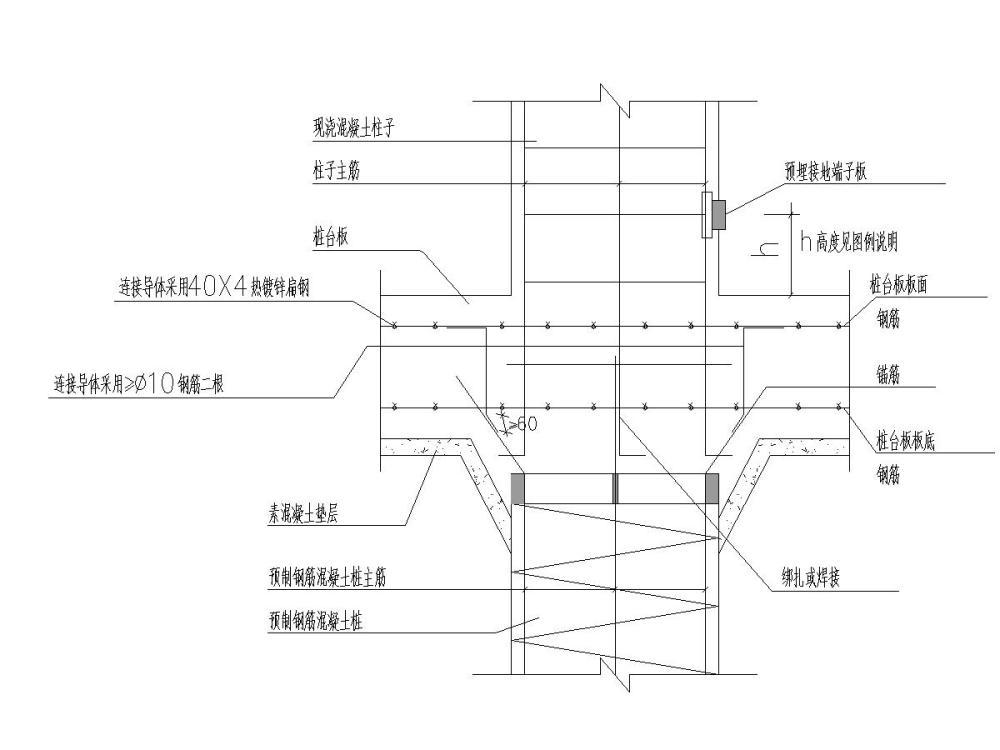

利用建筑物内钢筋（柱内，基础内）连接大样图
接闪杆
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
防雷接地大样图 - 1 -
防雷接地大样图 - 2 -
防雷接地大样图 - 3 -
防雷接地大样图 - 4 -
防雷接地大样图 - 5 -
防雷接地大样图 - 6
以上是部分截图，请下载附件后查看完整高清内容
