3层1.3万平厂房电气施工图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：多层建筑
  • 建筑设计面积：13048平方米
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 负荷等级：三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：天津
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,综合布线系统,通信系统,信息网络系统,其它

概况：
该项目为天津市轨道交通信号智能电源产业化项目-厂房，总建筑面积13048m，地上三层。

设计范围：
照明插座；低压配电；电话与网络系统；
防雷接地及等电位联结；预留动力电量；卷帘系统。

部分图纸摘录：

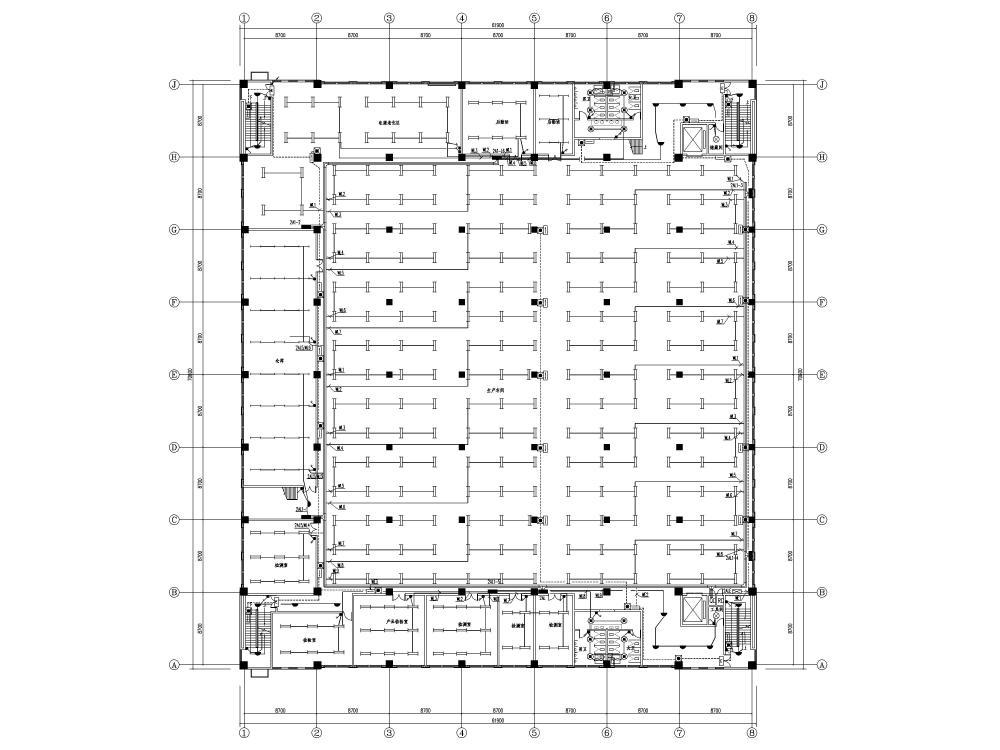

照明平面图

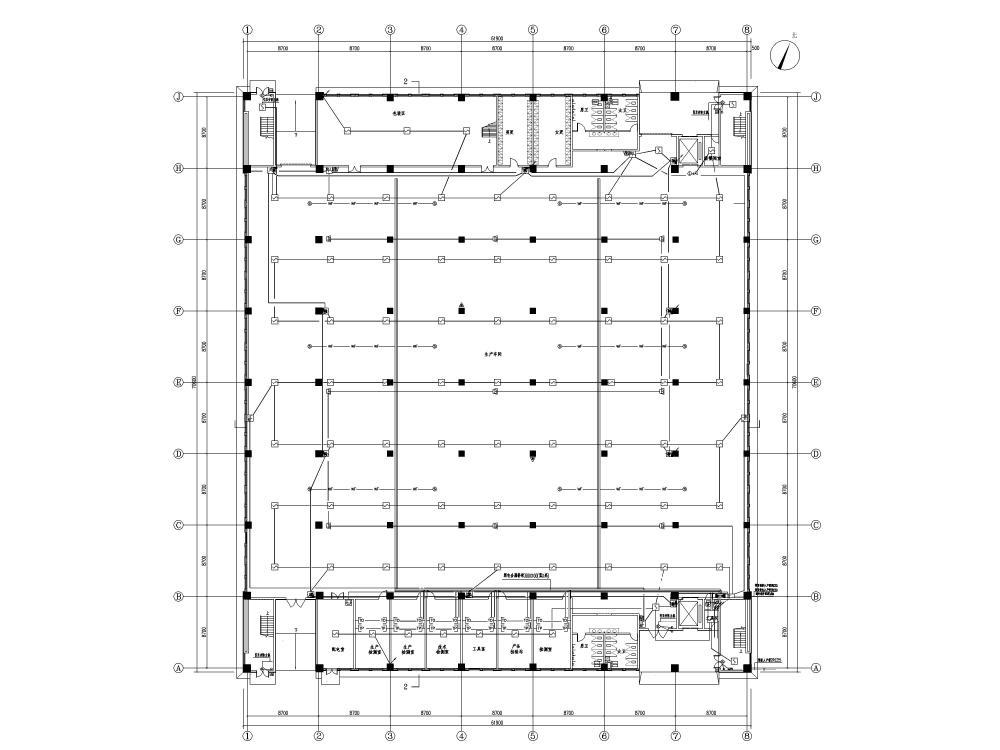

电气平面图

火灾自动报警及弱电平面图

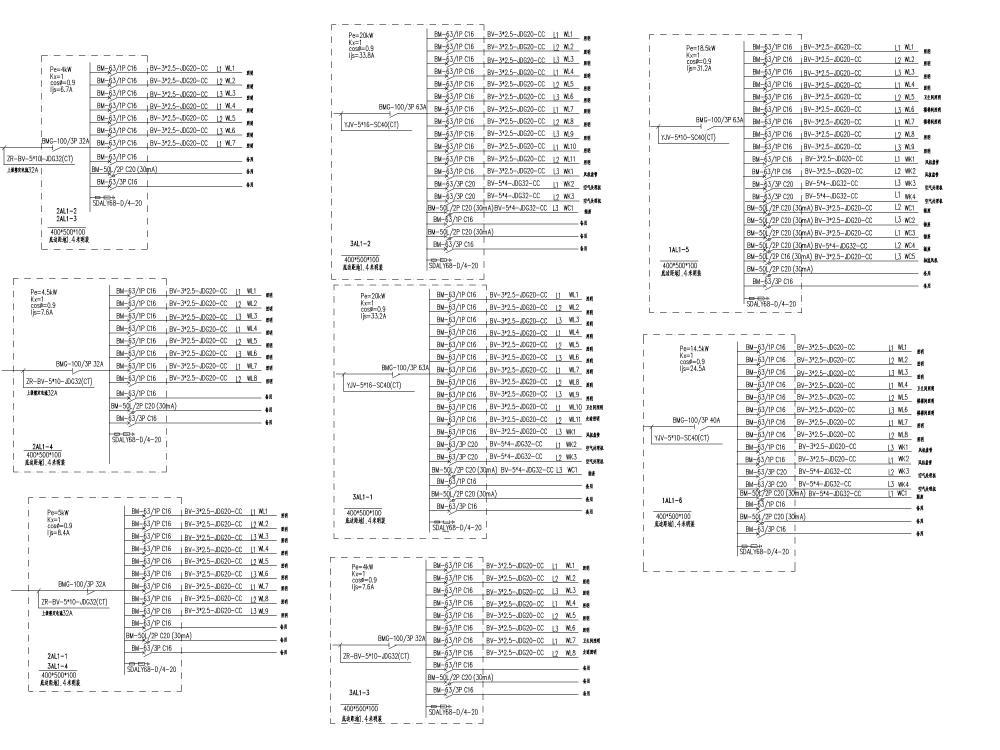

配电箱系统图

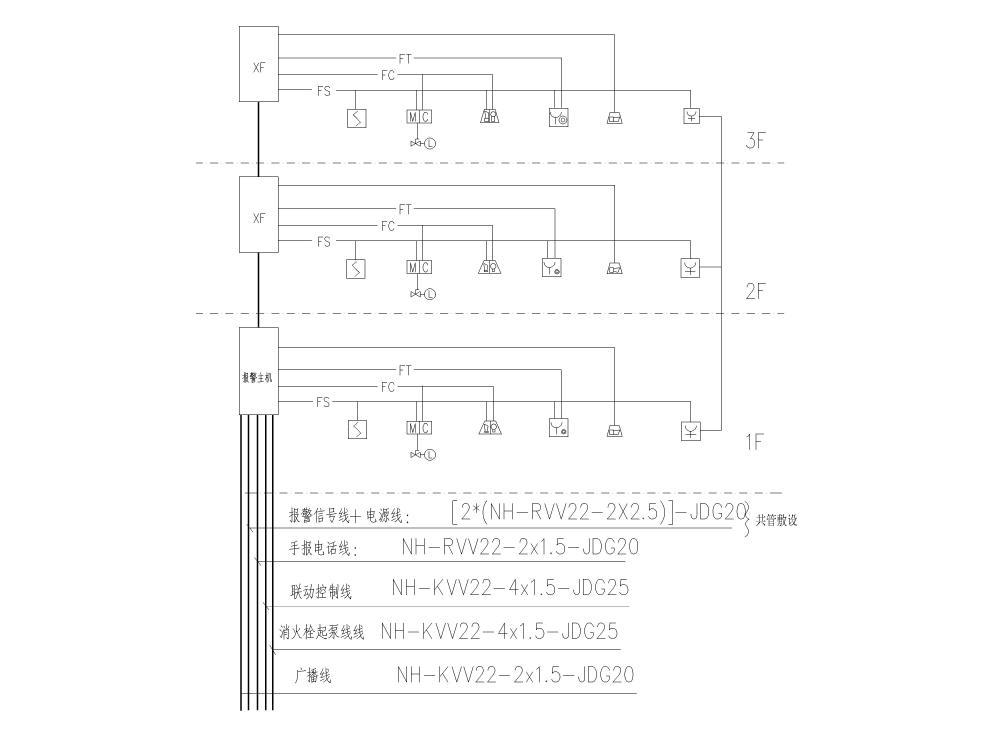

火灾自动报警系统图


综合布线系统图
卷帘系统图
