15层普通住宅给排水设计图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:15层
  • 参考图纸:15张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:雨水系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:两区
  • 大样节点:卫生间,集水坑

附件详情

一:项目概要:
1:本建筑共15层,
2:本建筑总高42.00米,属于二类高层普通住宅。
该资料为内容包括给水系统、排水系统、消火栓系统.
给水系统:
1:生活给水系统分低区和高区,1至6层为低区,采用市政给水供水,(市政水压按0.25Mpa设计)7层及以上为高区.高区由变频设备供水,采用下行上给式,
2:地下生活水池采用不锈钢焊接水箱,有效容积10立方
3:生活给水管道干管采用衬塑钢管,卡环式快装接头连接。室内支管采用PPR管热熔联接。
排水系统:
1:排水系统采用雨污分流制。
2:室内污水管(包括出户管)及管件采用螺旋排水管,粘接.雨水管及管件采用PVC-U雨水管,粘接
3:排水管和出户管连接应该用两只45°弯头,支管与主管连接采用顺水三通或者斜三通。
4:雨水采用PN1.00MPa的排水用UPVC管,柔性连接,橡胶圈密封,隔层设一伸缩节。
5:排水管穿越楼层,防火墙,管道井时设置阻火圈。
6:屋面雨水斗采用87型雨水斗。
消火栓系统:
1:室内消防用水量10L/S,由消防水池和屋顶水箱联合供水。室外消防用水15L/S由市政给水管网和消防水池联合供水。
2:采用SN65型消火栓,消火栓口离地1.1米安装,箱内设置启动消防泵按钮,配备25米DN65衬胶水带,?19铝合金水枪。消火栓内带卷盘
3:消防水池有效容积72立方。屋顶水箱12立方3#楼6立方4#楼6立方,泵房在5#楼
灭火器配置:
1、灭火器配置按A类中危险等级设置。
2、灭火器采用磷酸铵盐干粉灭火器MFA4型,设置位置按消火栓的密度设置两只

某十五层普通住宅给排水设计图

某十五层普通住宅给排水设计图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

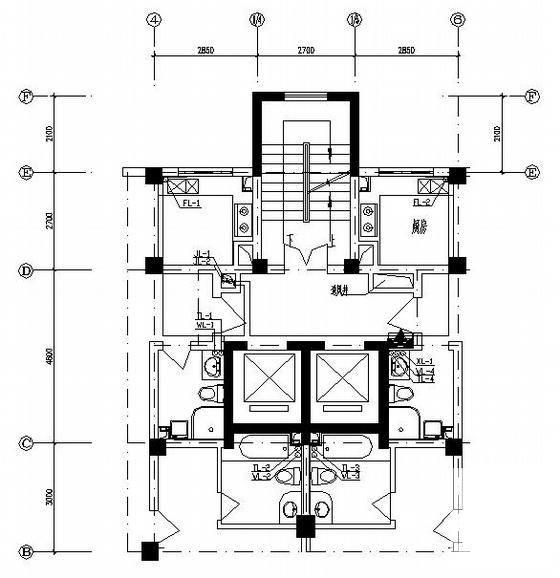

  • 普通住宅给排水 - 1
    普通住宅给排水 - 1

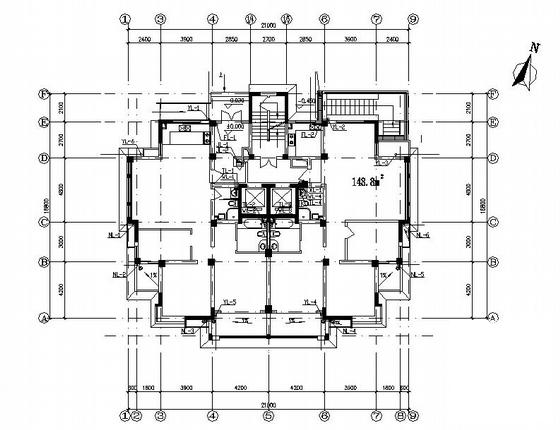

  • 普通住宅给排水 - 2
    普通住宅给排水 - 2

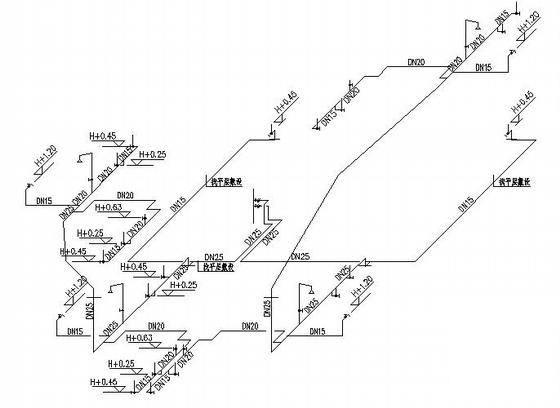

  • 普通住宅给排水 - 3
