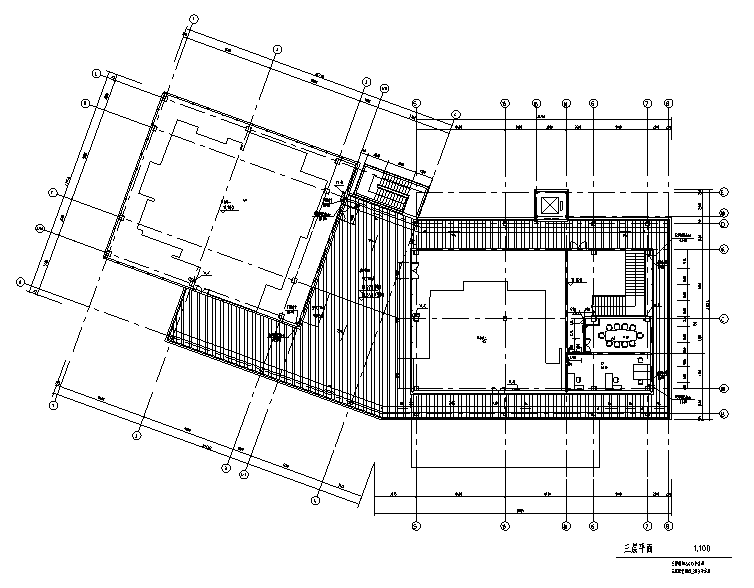

3层售楼处施工图纸

生活给水冷水系统

该项目最高日生活用水量为15立方/日。市政给水管网接出两根dn200管道，在基地周围环通形成环状管网，供该项目使用。市政供水压力不低于0.25mpa。该项目由市政管网压力直接供水。

饮水系统

设置自动饮水机供应开水。

消火栓给水系统

室内消火栓用水量为15l/s，室外消火栓用水量为20l/s，室内外消防总用水量为35l/s。室外消防用水由基地供水管网直接供给；室内消火栓系统由消防泵抽吸消防水池中水供给；本期建筑消防供水按一次火灾考虑，消火栓给水泵房集中设置，位于住宅地下车库内，高位消防水箱位于最高的一栋单体屋面，具体设置由总体设计统一考虑。

建筑物内每层设置单栓自救式消防卷盘组合型消火栓箱，内配６５室内消火栓，６５／２５ｍ衬胶水龙带及１９水枪各一副，jps0.8-19型自救式消防卷盘一套，启泵按钮一只。

设置sqs100型水泵接合器一座，材料详见国标99s203/11，设置位置由总体设计而定。

灭火器及其它灭火系统

消火栓设置位置同处配5ｋｇ磷酸铵盐手提式灭火器两具；空调机房及配电间内均应设置手提磷酸铵盐灭火器，位置见平面图。

排水系统

室内排水为生活污、废水合流。室内生活排水经过化粪池处理后接入污水管道，最后排入市政污水管。化粪池位置由总体设计而定。
