16m装配式先张法预应力简支空心板上部通用图纸

资料简介
赚取积分

附件详情

说明
设计图纸
一孔预制空心板材料数量总表
一孔桥面铺装材料数量总表

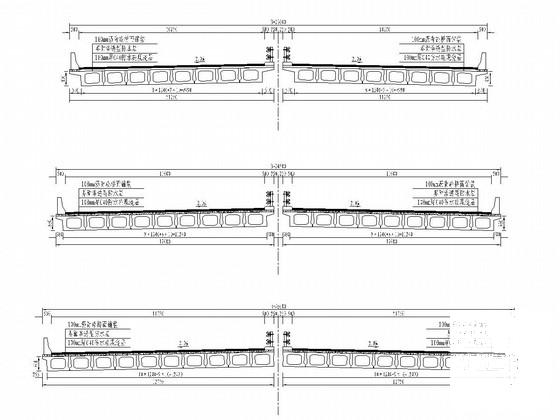

标准横断面

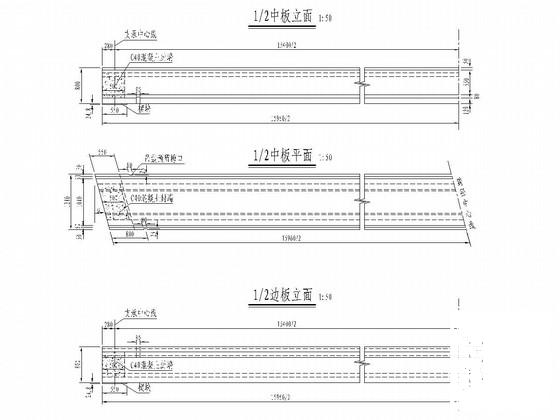

空心板一般构造图

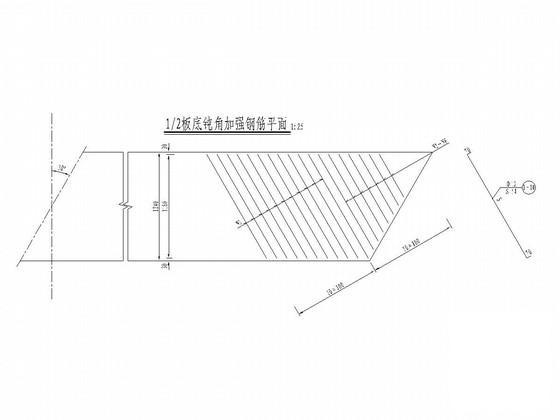

空心板底板加强钢筋构造图
桥面连续钢筋构造图

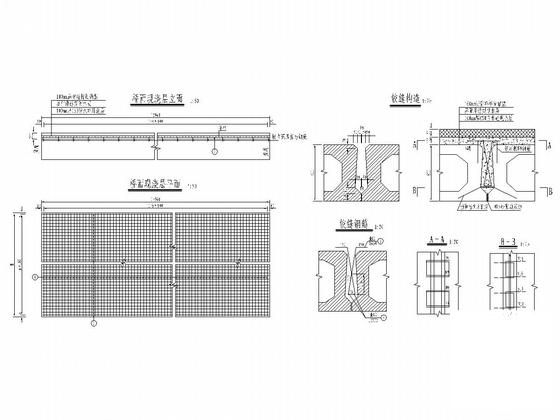

桥面现浇层及铰缝钢筋构造图
中板普通钢筋构造图（α=0°)
中板普通钢筋构造图（α=15°)
中板普通钢筋构造图（α=30°)
边板普通钢筋构造图（C=0、α=0°)
边板普通钢筋构造图（C=0、α=15°)
边板普通钢筋构造图（C=0、α=30°)
边板普通钢筋构造图（C=255mm、α=0°)
边板普通钢筋构造图（C=255mm、α=15°)
边板普通钢筋构造图（C=255mm、α=30°)
边板普通钢筋构造图（C=380mm、α=0°)
边板普通钢筋构造图（C=380mm、α=15°)
边板普通钢筋构造图（C=380mm、α=30°)
边板普通钢筋构造图（C=505mm、α=0°)
边板普通钢筋构造图（C=505mm、α=15°)
边板普通钢筋构造图（C=505mm、α=30°)
边板普通钢筋构造图（C=630mm、α=0°)
边板普通钢筋构造图（C=630mm、α=15°)
边板普通钢筋构造图（C=630mm、α=30°)

附件详情

技术指标：
跨径：16m
斜交角：0°、15°、30°
荷载：公路－Ⅰ级
桥面宽度：2×11.25、2×12、2×12.75、2×13.5、2×16.5、2×16.75m
......
设计要点：
1、本通用图的结构体系为简支结构，按部分预应力A类构件设计。
2、设计计算采用平面杆系结构计算软件计算，桥面现浇层参与结构受力，荷载横向分配系数采用铰、刚接板法计算，并用梁格法进行检算。空心板顶板计算按单向板和悬臂板计算。并采用空间结构计算软件复核。
3、设计参数详见设计说明。
......
适用范围：
1、处于曲线段上的桥，可通过改变预制板长来适应。本册图纸适用于预制板长变化范围在±200mm范围内，若板长变化超过此范围需根据各桥具体情况进行计算调整。
2、本册图纸采用80型伸缩缝或160型伸缩缝。使用本通用图时，应根据桥位处气象条件，选择不超过160型伸缩缝所适宜的一联长度。施工时应根据伸缩缝安装时的温度来确定其安装宽度。
......
设计于，共49张CAD设计图，3张设计说明，计算书103张。
