11层温泉小镇住宅楼地暖设计施工大样图

资料简介
赚取积分

设计说明：有
建筑类别：住宅
建筑高度类型：多层建筑
地上层数：11层
地下层数：1层
图纸设计深度：施工图
参考图纸：10张
设计年代：近代
设计内容：采暖,其它
冷热源：太阳能
采暖系统：热水辐射,户式燃气炉
水系统：同程式,异程式
项目所在地：河北

附件详情

设计施工总说明
主要设备材料表
采暖系统图
采暖通风平面图
设备安装详图
施工设计图

附件详情

1、该住宅楼地下一层储藏间，地上2层商业，其余为住宅层，檐口建筑高度是33.6米。
2、采暖系统：住宅部分采暖热媒由换热站提供。供回水温度为55/45℃，采用低温地板辐射采暖，采暖系统采用下供下回双管系统，采暖系统不分区；商业部分分户燃气炉供暖系统，供回水温度为80/60℃，采用散热器采暖，同程式（局部异成）双管系统。
3、热负荷：该项目住宅供暖耗热量152.19kW，商业供暖耗热量29.3kW，采暖单位面积热指标......
4、通风排烟系统：有外窗卫生间采用可开启外窗进行自然通风，商业部分无外窗卫生间采用排气扇进行机械通风......

，图纸共10张。

河北温泉小镇住宅楼地暖设计施工

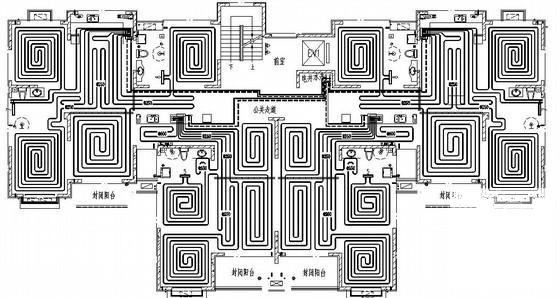

采暖通风平面图

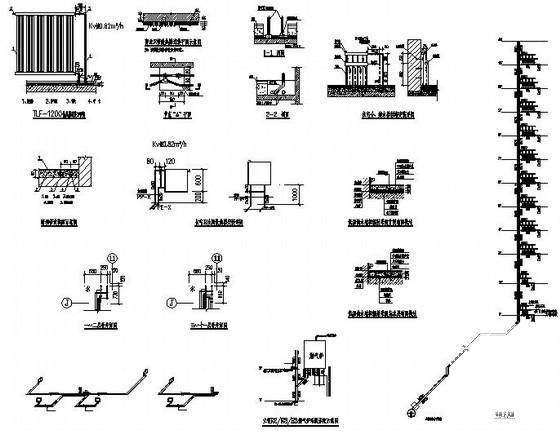

设备安装大样图

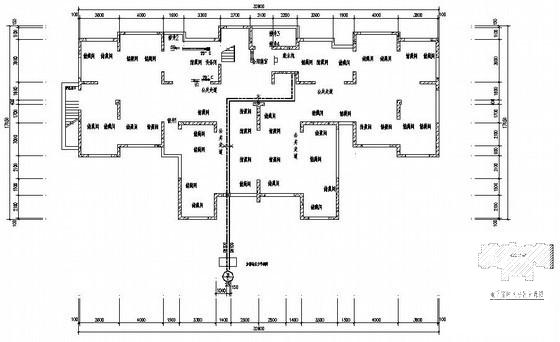

施工平面图

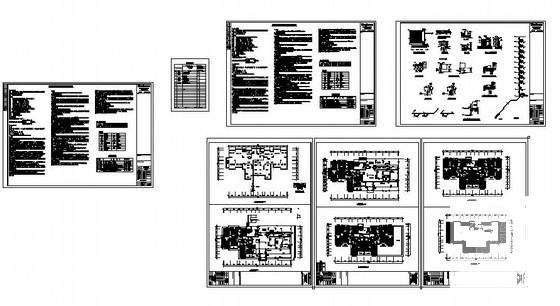

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
