单层轻钢结构厂房结构施工图纸平面布置图
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
抗震设防烈度：6度抗震
-
风压：0.35kN/平方米
-
雪压：0.5kN/平方米
-
参考图纸：10张
-
设计年代：近代
该附件为
单层轻钢结构厂房
结构施工图
项目概要：该项目位于湖北省武汉市,为仓库类单层轻钢结构厂房,厂房内无振动冲击设备或腐蚀性介质对结构的影响。

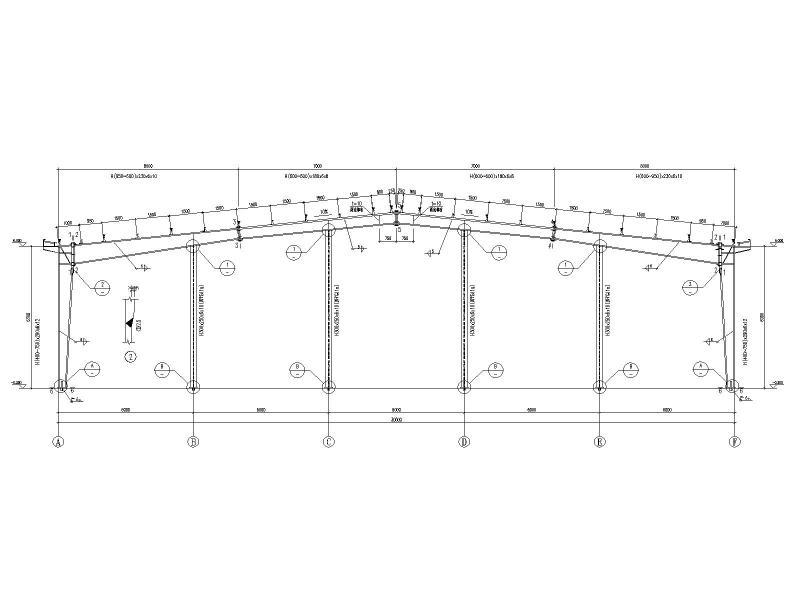

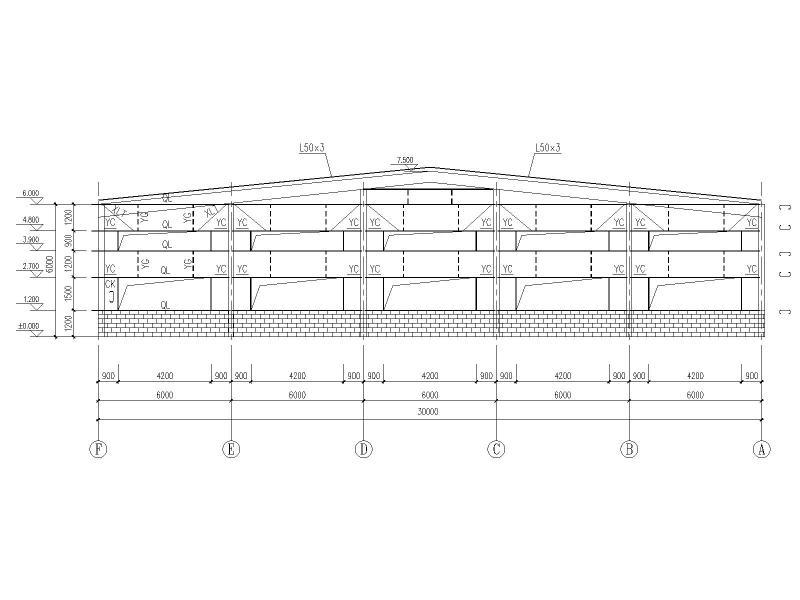

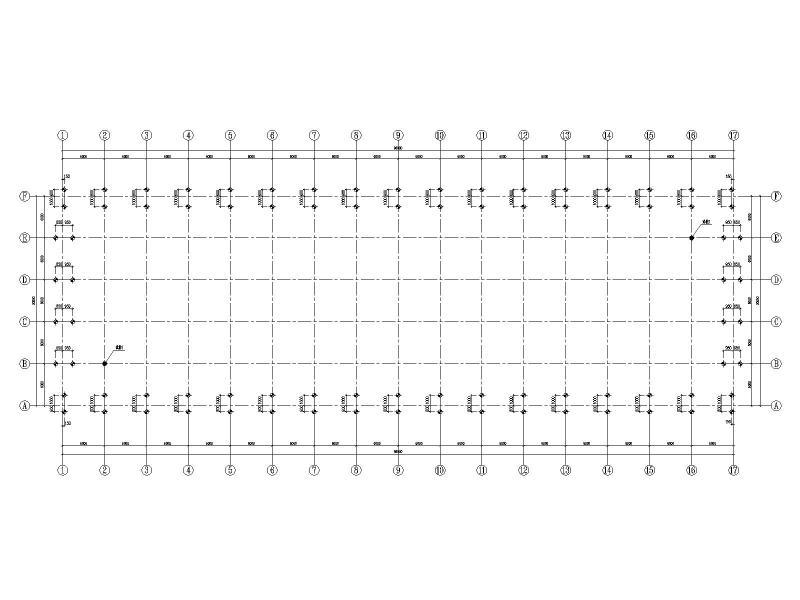

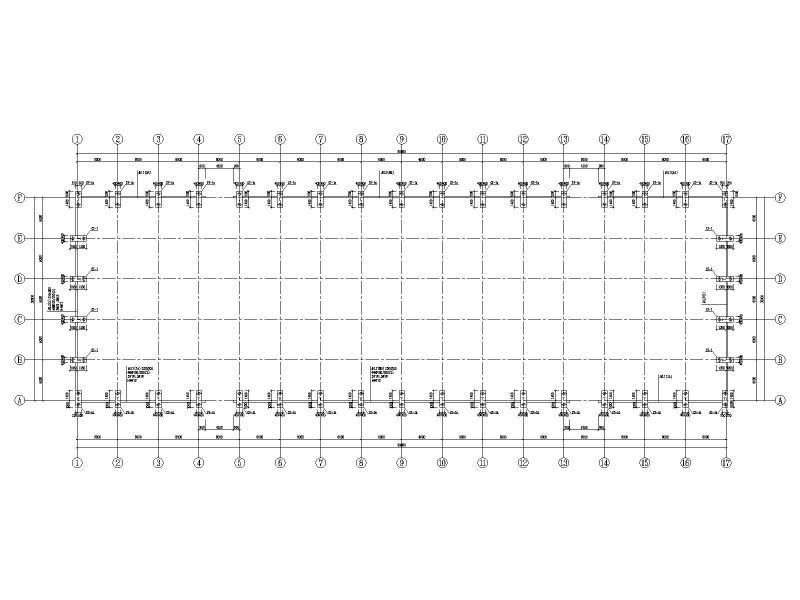

主要包括：桩基础平面布置图、承台平面布置图、柱脚螺栓平面布置图、柱及柱间支撑布置图、刚架及屋面支撑布置图、屋面檩条布置图、墙面檩条布置图、墙面檩条
节点详图
等
CAD格式，10张图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
轻钢结构厂房施工图 - 1 -
轻钢结构厂房施工图 - 2 -
轻钢结构厂房施工图 - 3 -
轻钢结构厂房施工图 - 4 -
轻钢结构厂房施工图 - 5 -
轻钢结构厂房施工图 - 6 -
轻钢结构厂房施工图 - 7
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-12
- 评论次数：0
- 浏览次数：0
- 文件大小：1.19 MB
- 收藏次数：0
-
文件名称：
附件-996509985788886760.dwg
