28层A5地块1号楼幕墙、门窗施工大样图平面图

  • 建筑类别:办公
  • 建筑高度类型:高层建筑,超高层建筑
  • 建筑地上层数:28层
  • 图纸设计深度:竣工图
  • 民用建筑设计使用年限:25年
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:110张
  • 设计年代:近代
该附件为 28层102米办公楼幕墙、门窗 结构施工图
项目概要:工程地点:贵阳市;建筑高度:102.00m;深化设计范围:铝合金门窗;设计使用年限:25年

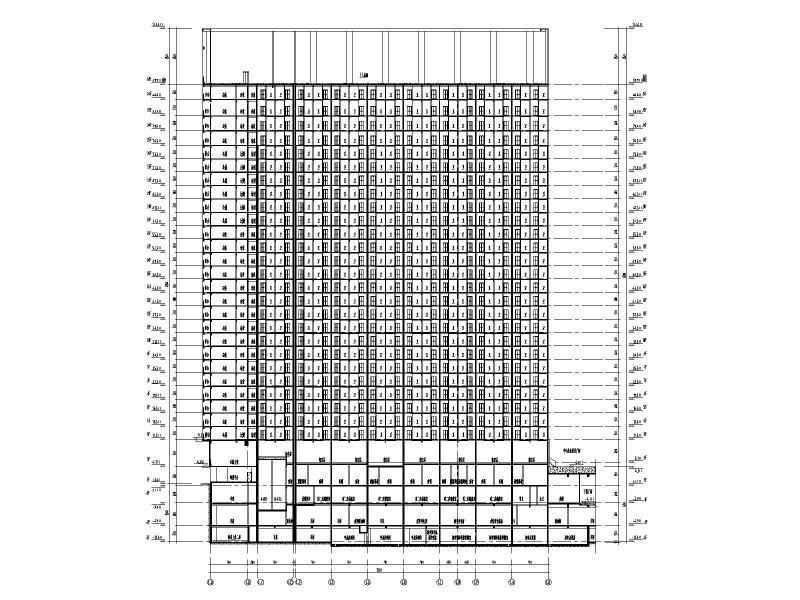

主要包括:立面图、剖面图、平面图、局部大样图、墙身剖面图、雨棚大样图、幕墙展开大样、 节点图 、埋件说明及埋件大样、型材表等。
CAD格式,110张图纸

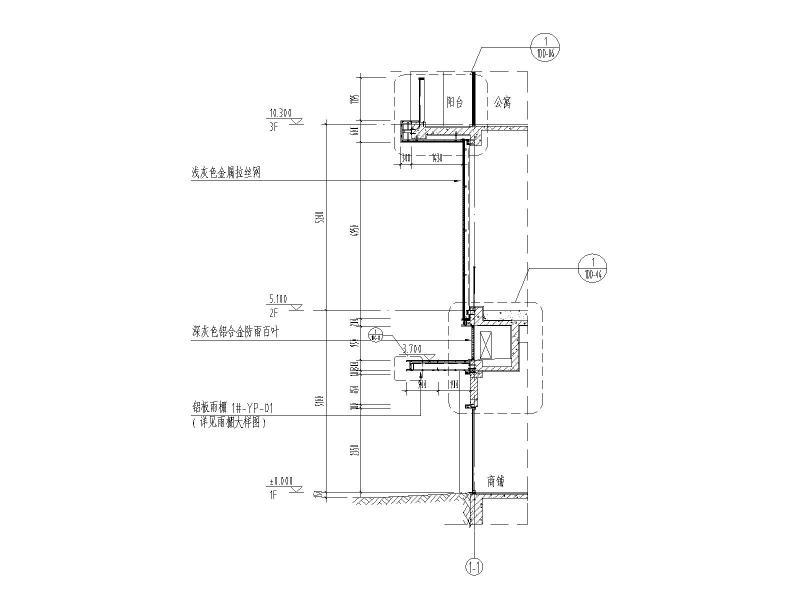

1#楼 1-1 剖面图.jpg

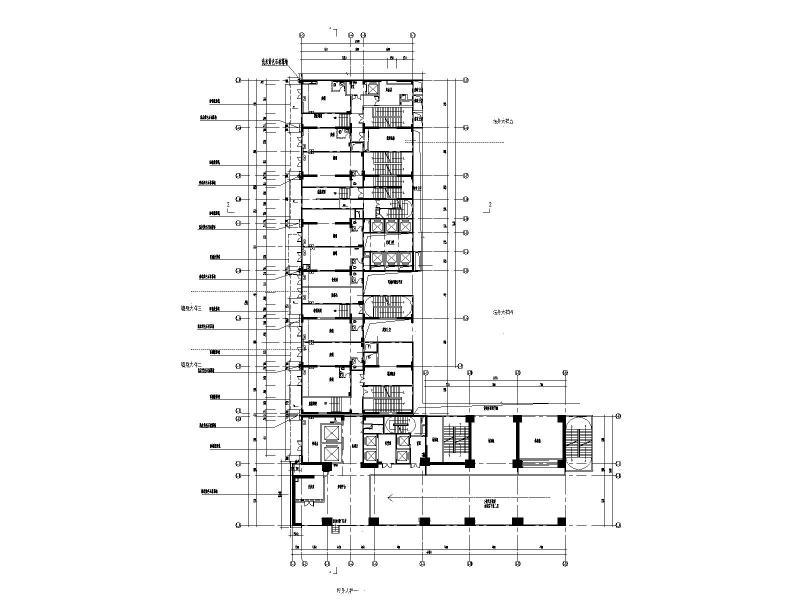

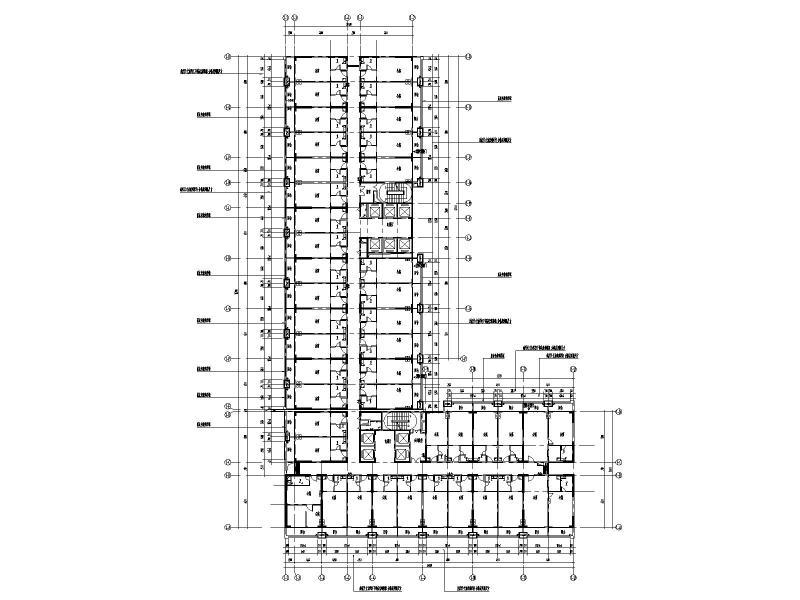

1#楼 五~十七层平面图.jpg

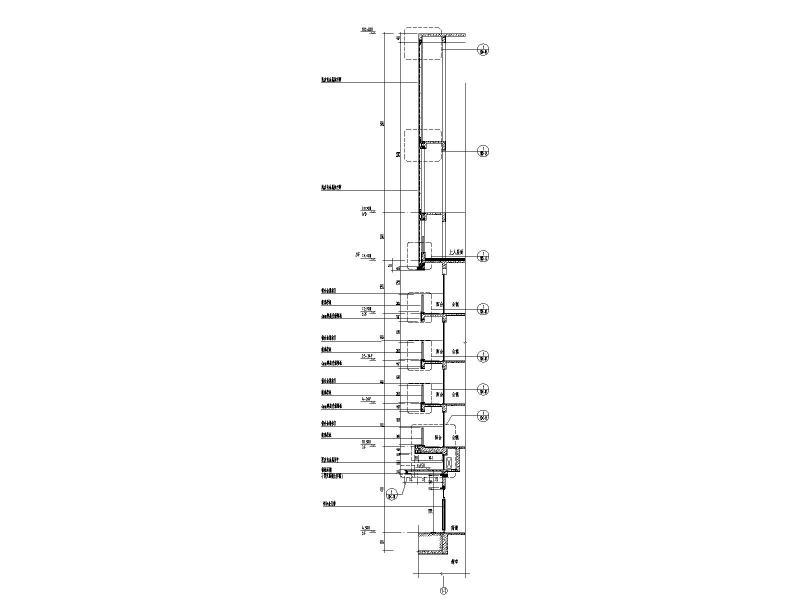

B-B 剖面图.jpg

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 门窗施工大样图 - 1
    门窗施工大样图 - 1
  • 门窗施工大样图 - 2
    门窗施工大样图 - 2
  • 门窗施工大样图 - 3
    门窗施工大样图 - 3
  • 门窗施工大样图 - 4
    门窗施工大样图 - 4
  • 门窗施工大样图 - 5
    门窗施工大样图 - 5
以上是部分截图,请下载附件后查看完整高清内容
