21米宽城镇过境公路设计大样图24张布置图及路基处理图

资料简介
赚取积分

车道数：四车道
位置：重庆
设计年代：近代

附件详情

设计说明
设计弯沉和竣工弯沉计算书
平面交叉设置及工程数量一览表
人行道工程数量表
升级改造工程旧路回弹弯沉值检测报告
路基标准横断面图
一般路基设计图
路基横断面设计图(右线)
路基横断面设计图(左线新)
新老路结合部处理图
挖淤泥排水数量表
特殊路基处理图
右线土石方数量表2
路基防护工程数量表
路基支档、防护工程设计图2
路面工程数量表
路面结构设计图
检查井周围路面板加固图
路面雨水口加固图
人行道布置图
无障碍设计
树池大样图
人行道栏杆大样图
停车港

附件详情

设计依据：《公路工程地质勘察规范》（JTGC20-近代）；

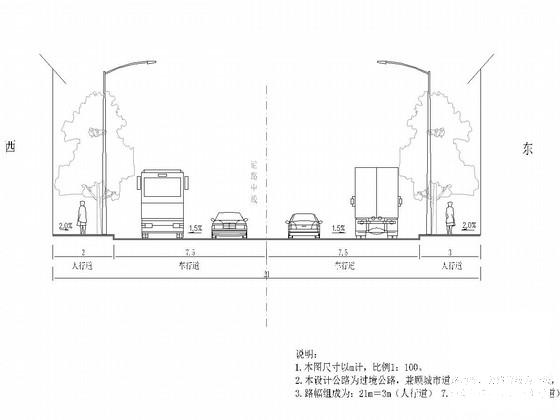

本段公路为城镇过境公路，所以路基设置时取消了路肩形式，增加了人行道。路基宽度采用21米和24.5米两种形式。正常段即21米路基=3米人行道+15米车行道+3米人行道。行车道路拱横坡为1.5%，人行道采用2%的反向横坡。停车港段为24.5米路基=人行道3米+3.5米停车港++7.5(车行道）+7.5m（车行道）+3米人行道。公路等级为一级，设计时速为60km/h。
为了减少路基纵、横向填挖交界处的不均匀沉降，在路床以下设置三层土工格栅，层间距0.3米，伸入挖方区4米，伸入填方区8米，采用双向玻纤高强格栅，抗拉强度≥80KN/m,延伸率≤3%，焊点剥离力≥30N。
……
共计24张，

新老路结合部处理图

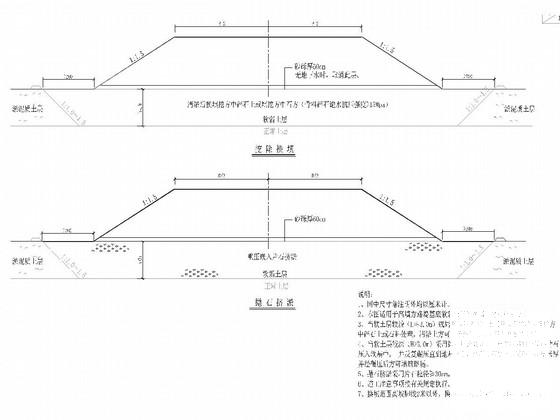

特殊路基处理图

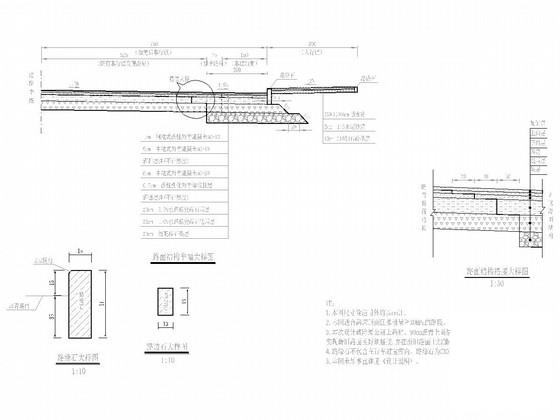

路面结构设计图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
