5x20m跨河桥面连续简支T梁桥工程施工图纸设计构造图,布置图

设计依据:《公路工程技术标准》 (JTG B01-近代);《公路桥涵设计通用规范》 (JTG D60-近代);《公路钢结构桥梁设计规范》(JTG D64-近代)

道路等级:近期城市主干路,设计车速60km/h。跨河桥采用5x20m 简支T梁 桥,桥面连续,两幅桥设置,桥梁全长为108.72m(两耳墙边线),台后设置8.0m长搭板。20m跨径预应力混凝土T梁梁高为1.5m,中梁预制部分顶宽1.7m(肋板中心线到两侧边缘距离均为0.85m),边板预制部分顶宽1.975m,T梁顶板肋中心线处厚0.25m,翼板边缘厚0.16m,跨中肋板厚0.22m,支点处肋板厚为0.5m。桥梁设计横断面为:北侧2.27~2.55m人行道(含栏杆)+5m多功能车道+2m侧分带+20.5m机动车道+2m中央分隔带+18.5m机动车道+2m侧分带+7m辅道+2.95~3.23m人行道(含栏杆)南侧=62.5m。桥墩采用桩柱式桥墩。本桥施工图设计的主要工程内容包括:桥梁总体布置、上部及下部主要结构、附属工程设计及 施工方案 等内容。该资料采用全封闭施工。由于桥梁结构为简支体系,下部结构施工时,同时预制上部结构T梁,可以大大缩短工期。

主要材料:C50混凝土、C35混凝土、C30水下混凝土、C15素混凝土、C40细石混凝土。预应力钢绞线采用Φs15.2高强度低松弛钢绞线。普通钢筋采用HPB300、HRB400级。钢绞线孔道采用桥梁用金属波纹管。钢板采用Q235B普通碳素结构钢。

……

共计45张。

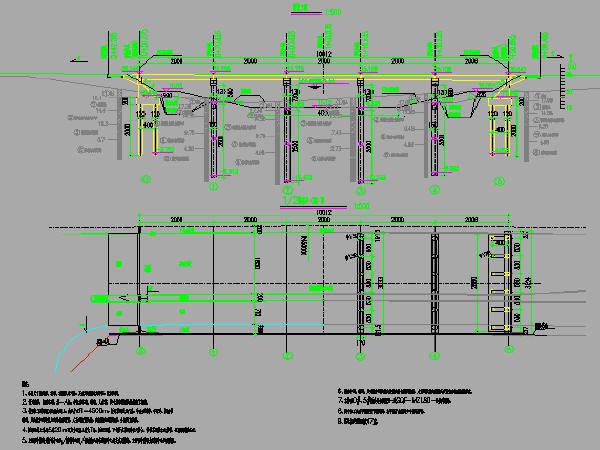

简支梁桥总体布置图

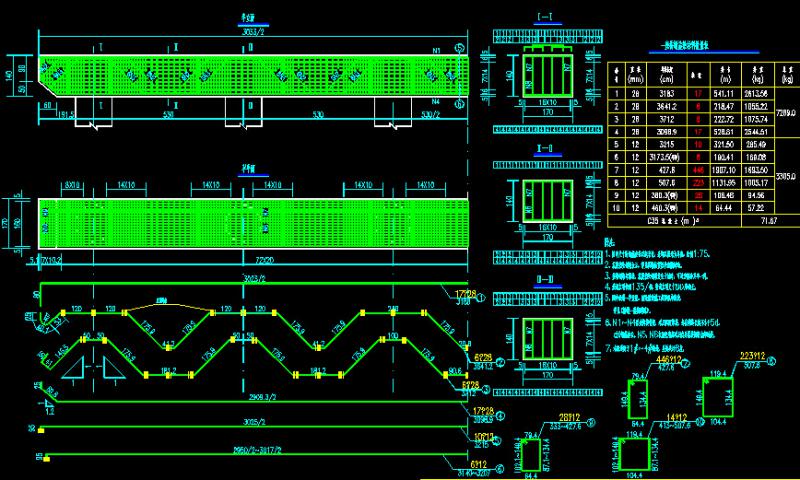

桥墩盖梁钢筋构造图

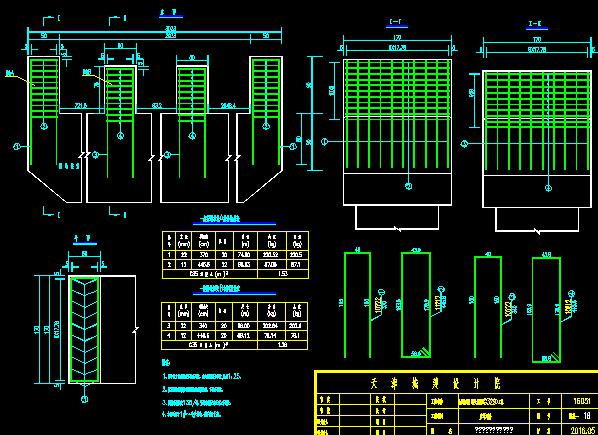

桥墩抗震挡块钢筋构造图

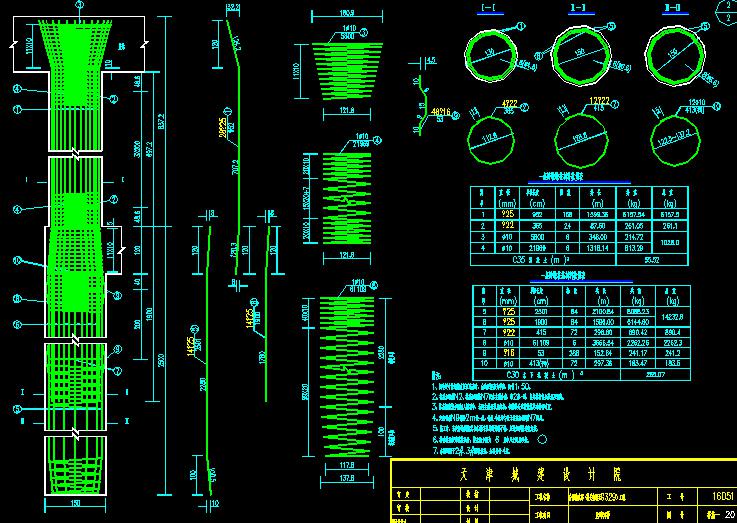

桥墩桩柱钢筋构造图

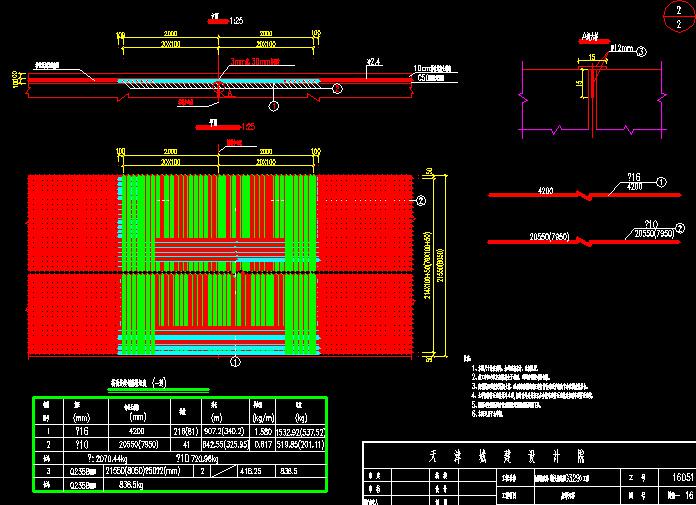

桥面连续构造图

20m T梁预应力钢束布置图

桥台一般构造图


以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 跨河桥面连续简支T梁桥设计图 - 1
    跨河桥面连续简支T梁桥设计图 - 1
  • 跨河桥面连续简支T梁桥设计图 - 2
    跨河桥面连续简支T梁桥设计图 - 2
  • 跨河桥面连续简支T梁桥设计图 - 3
    跨河桥面连续简支T梁桥设计图 - 3
  • 跨河桥面连续简支T梁桥设计图 - 4
    跨河桥面连续简支T梁桥设计图 - 4
  • 跨河桥面连续简支T梁桥设计图 - 5
    跨河桥面连续简支T梁桥设计图 - 5
  • 跨河桥面连续简支T梁桥设计图 - 6
    跨河桥面连续简支T梁桥设计图 - 6
  • 跨河桥面连续简支T梁桥设计图 - 7
    跨河桥面连续简支T梁桥设计图 - 7
以上是部分截图,请下载附件后查看完整高清内容
